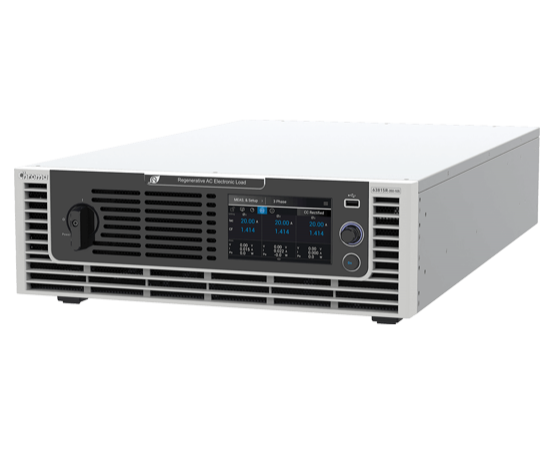

能源回收式交流电子负载 Model 63800R Series

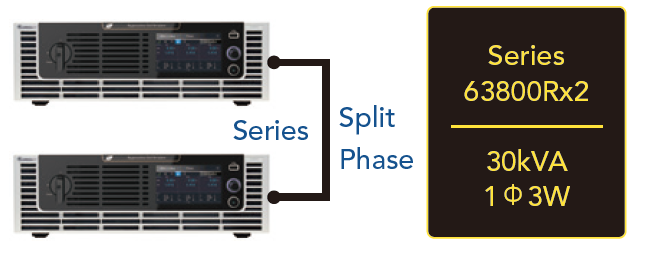

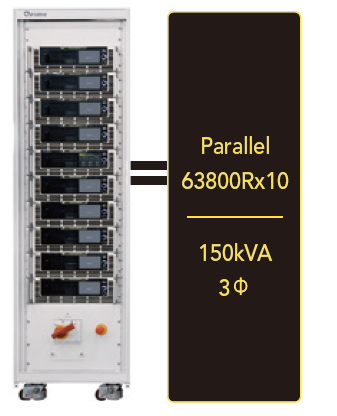

Chroma 63800R系列产品为具备能源回收功能的交流电子负载，依使用功率9kVA/12kVA/15kVA分为三个型号。此系列产品以3U机体高度具备最大15kVA拉载功率，实现高功率密度设计；单一机体就具备单相、三相拉载模式，可泛用于各类型交流电压源产品；透过主从控制，可实现多台单机并联组合，提供更大的拉载功率满足测试需求。

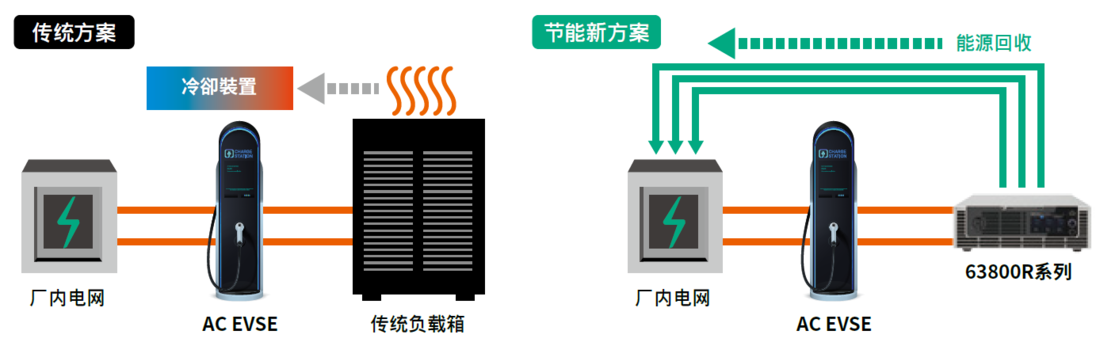

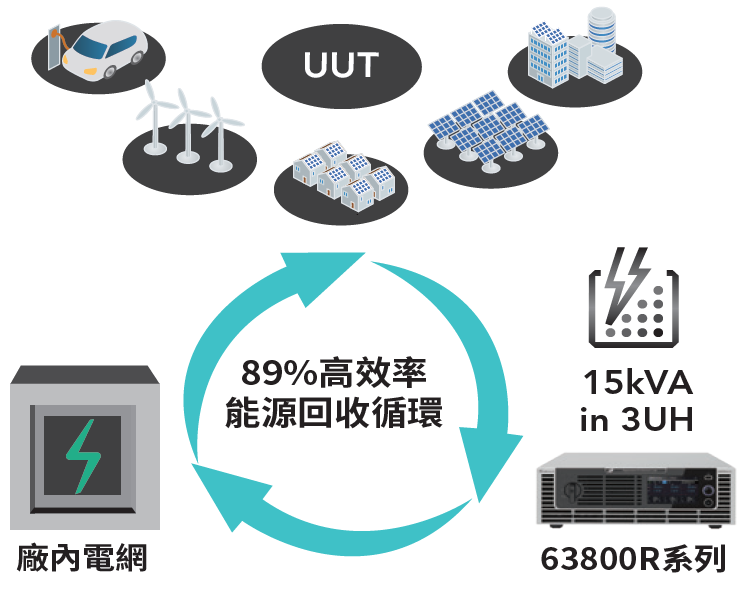

63800R系列可提供用户完善的节能方案，透过其能源回收机制，待测物在拉载测试中所消耗的能量可高效率经由机器回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。藉此，63800R系列可适用于市面上各项绿能相关产业测试，如储能系统ESS、混合型太阳能逆变器（Hybrid PV Inverter）、电动车交流充电设备（AC EVSE），以及双向车载充电器（BOBC）的V2L、V2H应用等。

此外，针对不断电系统UPS测试，对比传统的交流负载多是以耗能原件将功率消耗，63800R系列藉由能源回收功能，不仅无废热问题，在大功率测试时也可大幅节省电费； 同时Chroma 63800R系列也可符合IEC 62040-3 UPS Efficiency Measurement non-Linear测试要求规范，提供UPS测试完整的解决方案。

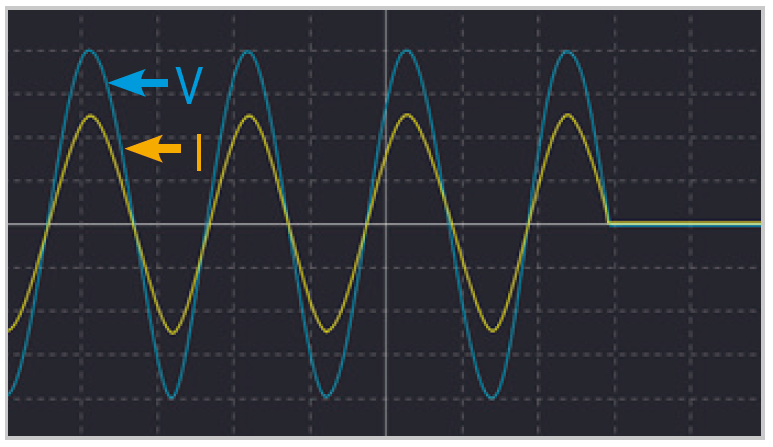

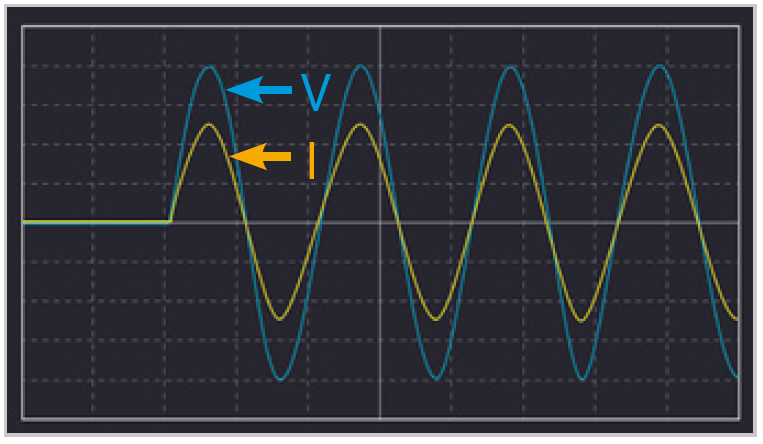

Chroma 63800R系列使用先进的全数字式控制技术，除基本拉载设定外，还可提供拉载/卸除角度、拉载电流Slew Rate等进阶设定，且拉载时可达到线性负载等级的高精准度。为配合待测物电压源的快速变动，Chroma 63800R系列开发全新的Stand-By待机投入功能，可在待测物于待载、切离时保持Load On，并等电压源启动后瞬间拉载，此功能可取代人为介入调整负载的设定或保护，适用于全自动化智能工厂的测试流程。

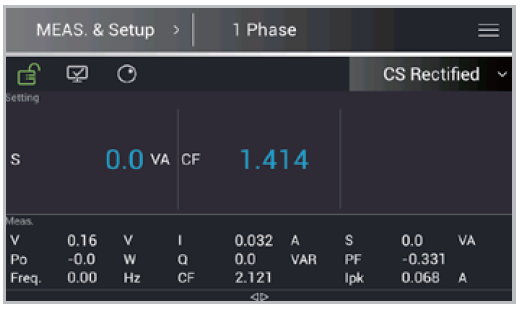

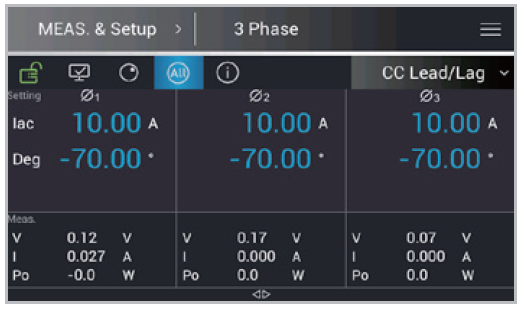

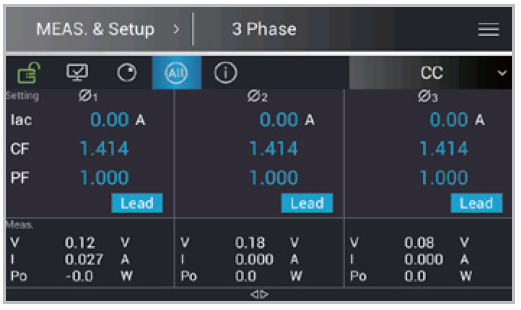

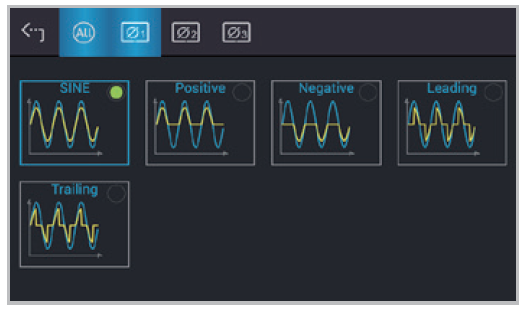

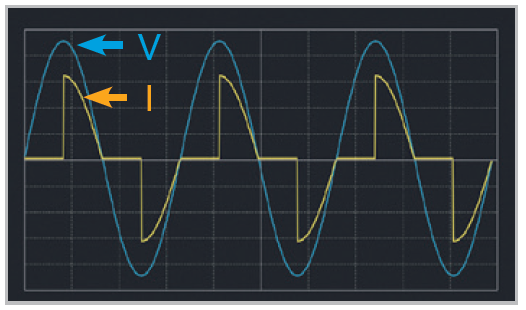

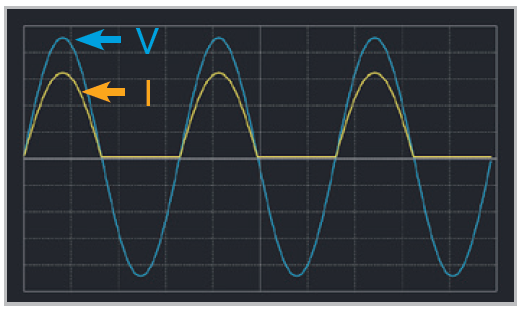

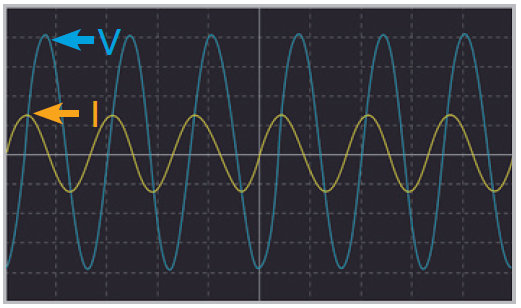

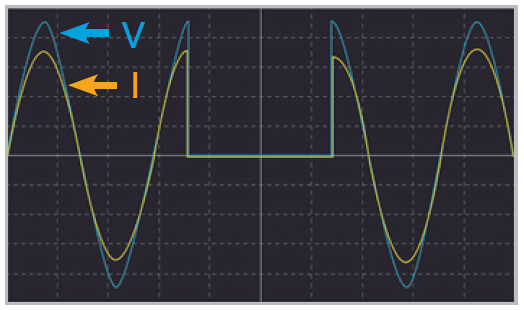

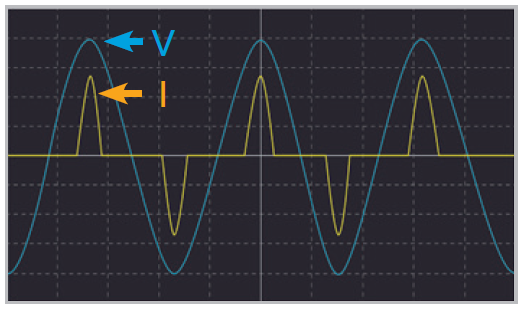

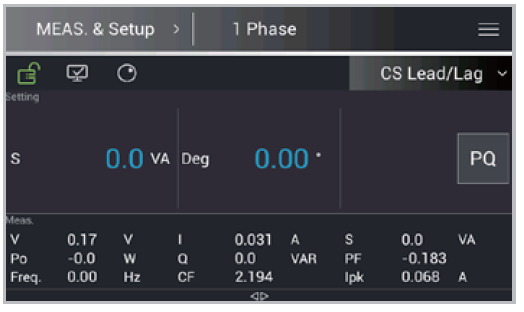

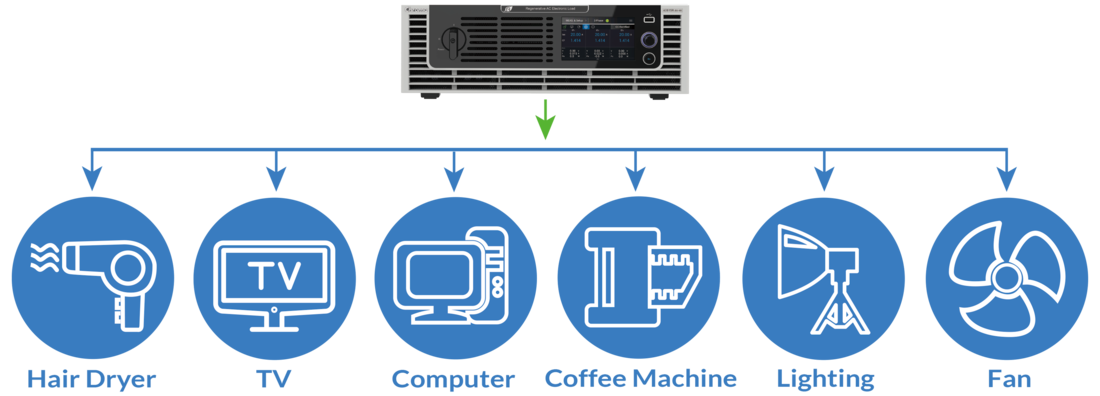

除定电流、定功率、定阻抗等基本功能之外，Chroma 63800R系列还具备Rectified、Lead/Lag等进阶操作模式，藉此可仿真整流性负载和电容性、电感性负载特性。此外也可透过独特的半周拉载功能，仿真SCR和TRIAC组件特性，针对调温、调光的家用电器、保护开关等负载特性做仿真，测试电压源的输出稳定度。

63800R系列使用5吋LCD全触控屏幕，搭配直观简便的UI接口可让用户快速熟悉仪器操作；远程接口则有USB、LAN、及选配的GPIB或CAN接口，可藉由计算机和Chroma SoftPanel软件进行快速的数字控制；此外Chroma也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程序整合应用。

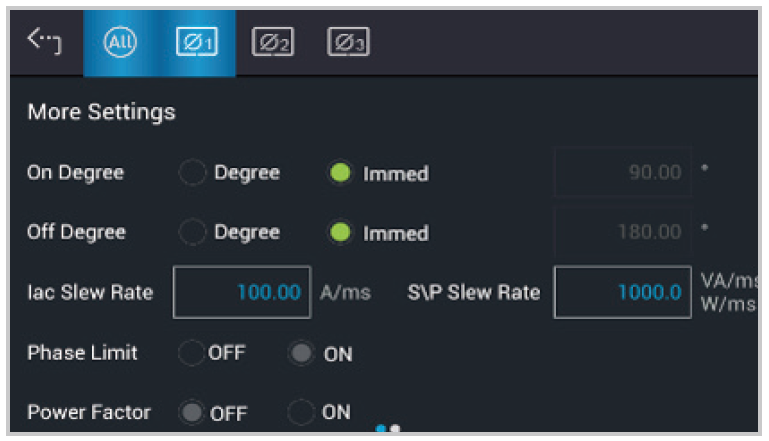

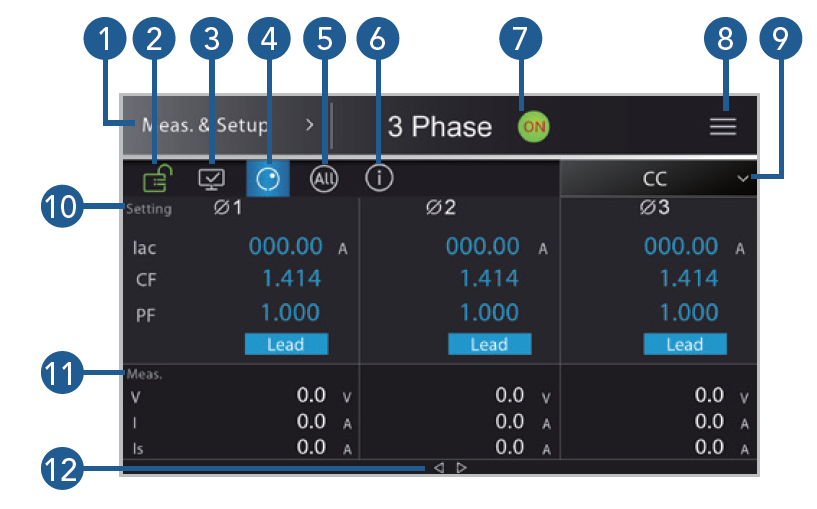

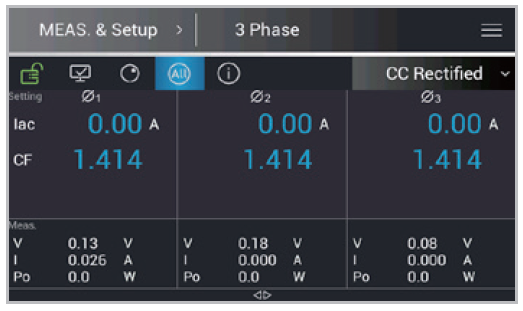

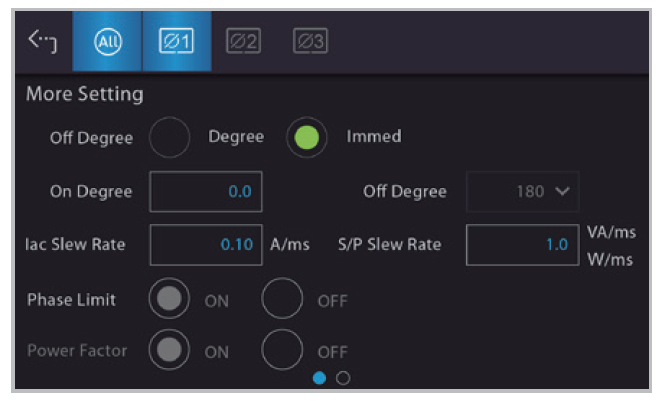

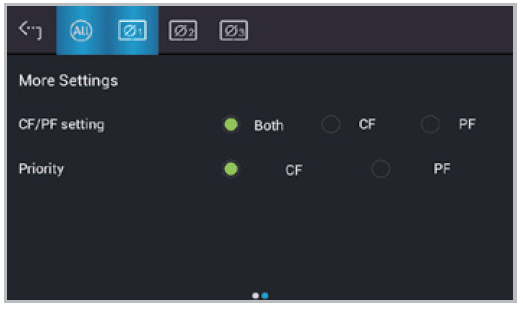

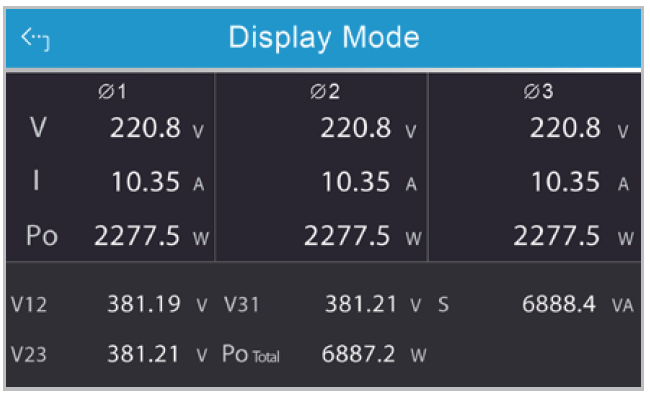

63800R系列能源回收式交流电子负载配备触控式操作屏幕，提供直观的UI接口让用户快速进行多项设定和操作。交流负载的进阶设定功能如拉载/卸除角度、拉载电流Slew Rate等设定，皆隐藏于右上角More Setting功能，使主设定画面简洁干净。而透过全屏模式，可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供用户更清楚的量测参数画面。

Chroma 63800R系列能源回收式交流电子负载具备并网及能源回收功能，且针对能源回收的设备入电端设计完整的保护措施。当63800R系列侦测到并网端的交流电有过电压、欠电压、频率异常、三相不平衡、过电流等异常情形，会瞬间跳出警告并停止拉载，同时使并网端的电源模块进入闭锁状态以维护用户安全，在确认电网状态正常后重启机器以再次并网，实现完善的并网保护机制。

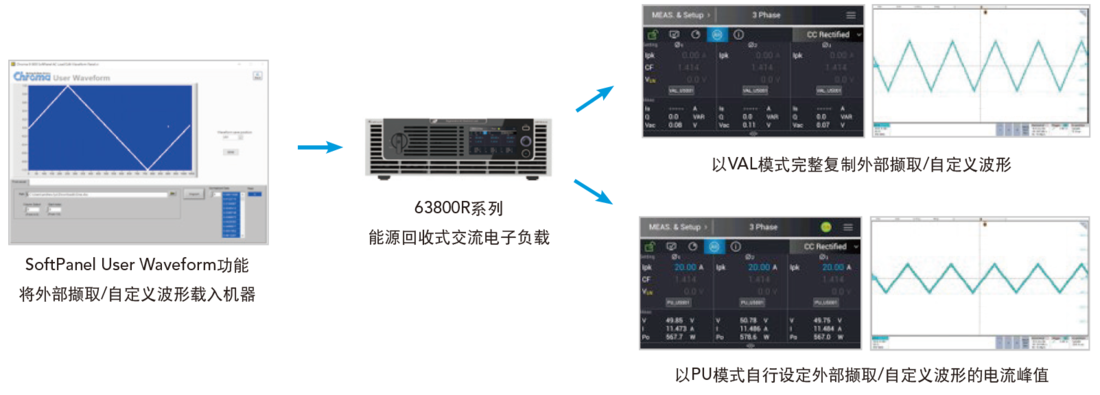

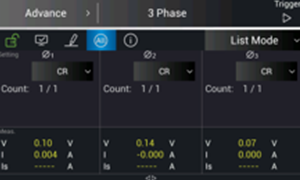

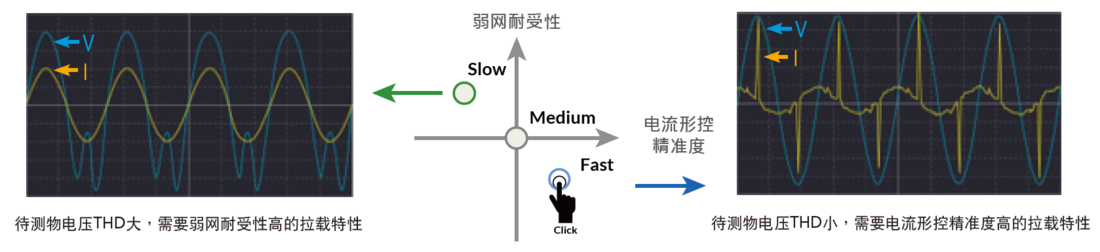

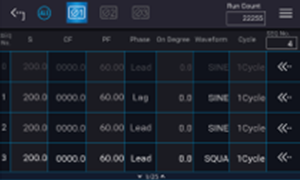

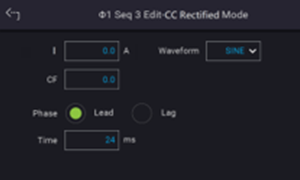

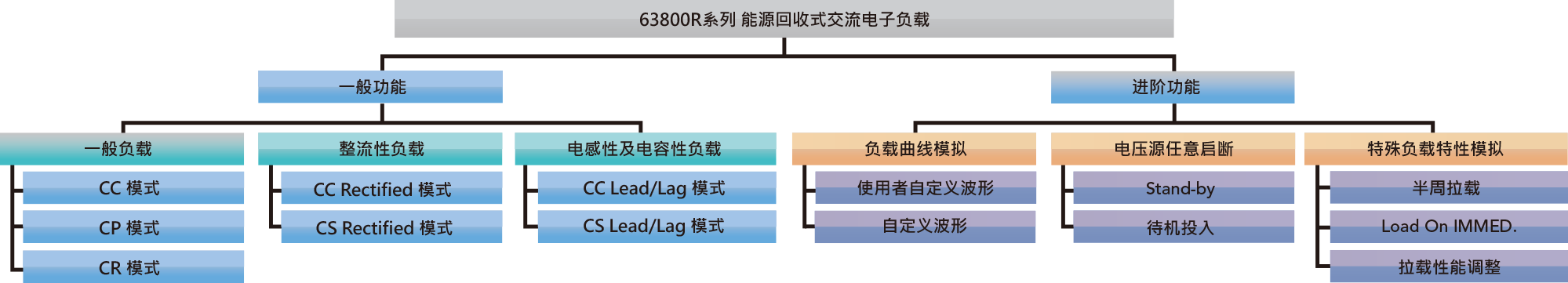

Chroma 63800R系列能源回收式交流电子负载具备全面的模式及功能，针对一般负载、整流性负载、及电感性/电容性负载，分别具备不同操作模式来进行负载仿真。此外也提供进阶拉载功能如：用户自定义波形、List编辑模式、Stand-By待机投入功能、半周拉载功能、Load On IMMED.、拉载性能调整功能等。
