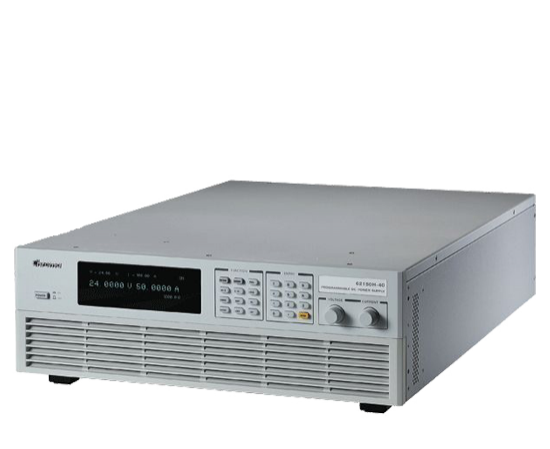

可程控直流电源供应器(太阳电池阵列模拟功能) Model 62000H-S Series

产品特色

• 电压输出范围：0 ~150V/600V/1000V/1800V
• 交流输入电压范围：200/220Vac, 380/400Vac , 440/480Vac
• 3U/18kW高功率密度模块可简易主/从并联
• 太阳电池数组仿真I-V功能 (内建EN50530 & Sandia之I-V曲线数学式)
• 可模拟多种太阳电池的输出特性 (Fill Factor)
• 可仿真不同温度及照度下的I-V曲线
• 具有非常小的Leakage Current (<3mA)
• 精准的电压及电流量测
• 可仿真太阳面板屏蔽下 I-V 曲线 (可达4096点)
• 具有100条I-V曲线自动编程控制
• 可测试Static & Dynamic MPPT效能(能量积分量测)
• 可模拟各地区实际天候(天/月/年)I-V曲线
• 具有数据记录于Softpanel
• 支持Ethernet / USB / RS232 / RS485 / GPIB / APG 控制接口
• 实时的最大功率追踪状态显示于Softpanel
• 具有图形化操作软件Softpanel
• 可支持控制10台太阳电池电源于多通道MPPT测试
• 具EN50530、Sandia、CGC/GF004、CGC/GF035、NB/T 32004动态MPPT测试程序及报表生成功能

产品介绍

致茂电子最新推出太阳电池数组仿真电源，型号62000H-S系列提供最高可仿真太阳电池数组的开路电压(Voc)达1800V及短路电流(Isc)达30A于3U高电源模块，且具有响应快速之设计以模拟太阳电池的输出I-V曲线，此可应用于光伏逆变器、微逆变器及太阳能充电器的最大功率追踪(MPPT)效能测试。

此62000H-S系列具有高速100kHz的数字化数据撷取连续量测线路及数字滤波机制，及高速25kHz的D/A控制，此可精准地仿真I-V曲线，并且可响应光伏逆变器的拉载市电涟波效应于I-V曲线仿真时，单机内建EN50530 & Sandia太阳电池数学模型，用户可简单地于单机前面板设定太阳电池I-V特性(Voc/Isc/Vmp/Imp)后输出一仿真太阳电池数组I-V曲线予光伏逆变器测试其静态MPPT效能。

另外实际太阳电池(Solar Array)数组会因天候如照度、温度、云遮或下雨而影响输出I-V曲线，此62000H-S系列单机可让用户储存100条I-V曲线，且可设定每条曲线欲执行输出时间，此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。

62000H-S系列具备16bit高分辨率的数字控制及精准的电压及电流量测机制，并搭配图形化操作软件(Softpanel)，此可实时地测试及显示光伏逆变器的最大功率追踪状况，且测试MPPT EFF%读值，另外使用者可选择欲储存的量测读值于软件上。

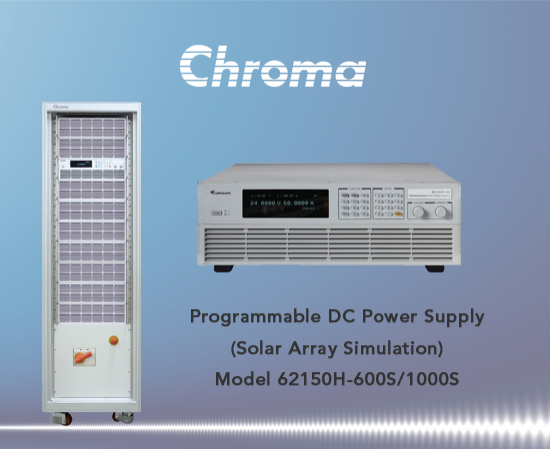

大功率太阳电池数组仿真需求于商业用及发电站用光伏逆变器测试时，使用者可简单地并联方式连接二台或多台电源模块以达到1.5MW。62000H-S系列电源供应器具有主/从并联控制模式达16台288kW输出，使并联操作模式快速又简易，在此模式中，用户只需透过前面板或远程数字控制主(Master unit)单机，系统会自动将设定数值下载数据到从属(Slave unit)单机，具有高速同步讯号控制处理，且系统具有自动均流控制。

62000H-S系列直流电源供应器操作非常简单，从前面板按键或远程控制器经由Ethernet/ USB/RS232/RS485/GPIB/APG控制接口。其具有3U精巧尺寸，可毫无困难的以标准机架堆栈于机台上。

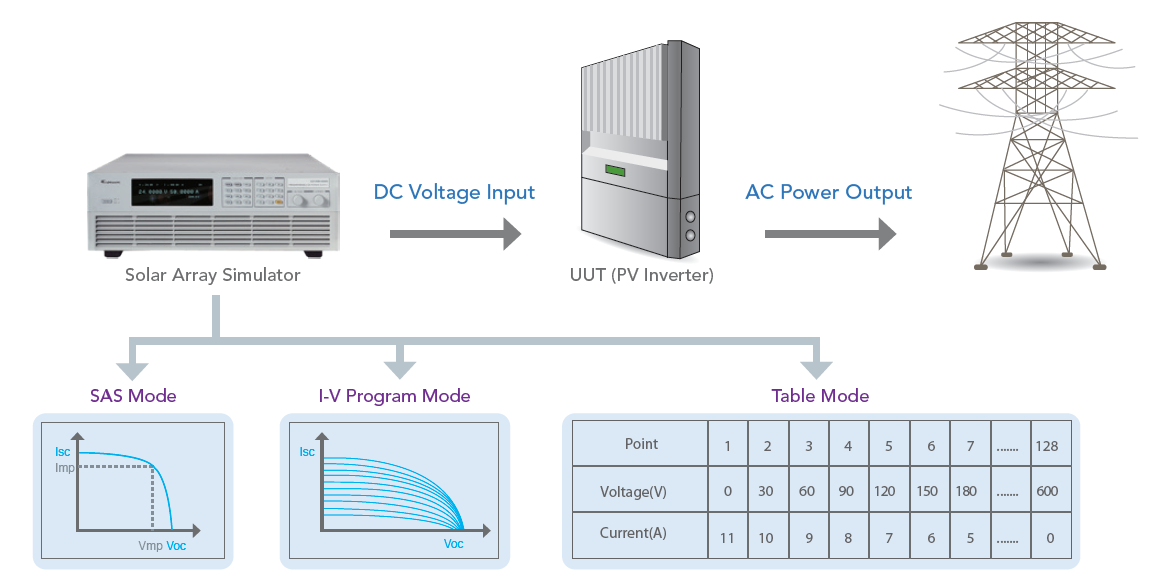

型号62000H-S系列具有响应快、可控制、重复性、高稳定性及精准性的仿真I-V曲线直流电源，于单机内建EN50530 & Sandia的SAS模型可简单且方 便设定Voc、Isc、Vmp及Imp等参数后产生一I-V曲线输出，另外具有I-V Program功能可储存100条不同照度及温度下的I-V曲线于内存内，并且可 以设定每一条I-V曲线运行时间(1-15,000S)，此外也提供一Table模式允许用户透过数字接口存入128~4096点的V&I 数组功能，可让用户编辑任 何屏蔽的I-V曲线，以上非常适合验证光伏逆变器(PV Inverter)如下性能:

• 设计&验证光伏逆变器的最大功率追踪线路及演算机制
• 验证逆变器可允许的操作输入电压上&下限
• 验证逆变器的最大功率点可允许的操作输入电压上&下限
• 验证逆变器的静态最大功率追踪效率
• 量测及验证逆变器的Overall E‑% & Conversion E‑% *
• 验证逆变器于动态曲线变化的最大功率追踪效能 (内建EN50530, Sandia, CGC/GF004, CGC-GF035, NB/T 32004 法规测试)
• 验证逆变器于早晨至黄昏变化下的最大功率追踪效能
• 验证逆变器的最大功率追踪机制于太阳电池被云或树屏蔽下的I-V曲线
• 仿真实际环境温度下的I-V曲线搭配烧机房做逆变器崩应测试
  *需搭配额外功率分析仪做量测。

型号62000H-S提供一绝佳的虚拟仪控面板透过数字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel软件编辑I-V曲线后下载至单机内存储器(1-100)，并且可实时输出&量测显示光伏逆变器的最大功率追踪状况及读值记录。

光伏逆变器工作目的为将太阳电池可输出之最大功率 (直流)转换至市电(交流)，而太阳电池又会依实际照度及温度大小而改变输出I-V曲线，此时光伏逆变器需内建一最大功率追踪(MPPT)机制于机器内，此可实时地追踪太阳电池最大输出功率馈入电网或电池内储存以建立最佳效能的光伏发电系统。MPPT追踪效能将是光伏逆变器非常重要的指针规格，此Softpanel 具有可编辑多种太阳电池(Thin-film、Standard Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V输出特性Fill Factor*，此可让使用者方便设计&验证太阳逆变器的最大功率追踪线路、演算机制及追踪准确度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
