规格型号价格
规格参数
产品简介
应用
用于所有的平面或均匀曲面（凹面和凸面）
测试原理
碟型测量仪器（图1）在湿膜表面滚动，在此过程中两个滚花，对中轮缘（1）在基材上滚动，在轮缘到凸轮的距离等于被测湿膜厚度时偏心凸轮（2）则会粘上涂料。
设计和功能
加硬、精确磨制的不锈钢测量盘直径为50mm，厚11mm。它包含一个铝制自由旋转滚轮使仪器能在表面滚动。
共有8种不同型号和测量范围。
读数刻度刻在盘的一侧。
测量程序
测量一：用姆指及食指捏住仪器的导向滚轴，将仪器的最大量程点放在被测表面，轻压向零点滚动，找到偏心轮开始接触到涂料的位置；
测量二（验证）：如上述方法，但是相反方向滚动，找到接触点，与刚才测得点相加再平均，得出精确厚度值。
技术参数

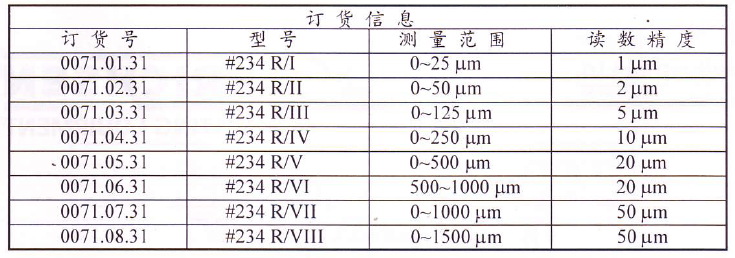

| 订货信息 | |||
| 订货号 | 型号 | 测量范围 | 读数精度 |
|---|---|---|---|
| 0071.01.31 | #234 R/I | 0~25μm | 1μm |
| 0071.02.31 | #234 R/II | 0~50μm | 2μm |
| 0071.03.31 | #234 R/III | 0~125μm | 5μm |
| 0071.04.31 | #234 R/IV | 0~250μm | 10μm |
| 0071.05.31 | #234 R/V | 0~500μm | 20μm |
| 0071.06.31 | #234 R/VI | 500~1000μm | 20μm |
| 0071.07.31 | #234 R/VII | 0~1000μm | 50μm |
| 0071.08.31 | #234 R/VIII | 0~1500μm | 50μm |
❓ 常见问答 10 查看更多 →
问：ERICHSEN 234湿膜测厚仪的测量原理是什么？
答：#234 湿膜轮由两个经硬化磨制的不锈钢对中轮缘和中间偏心凸轮组成：贴着最大量程刻度把轮子放在湿膜上滚向零点，两个轮缘在基材上滚动，当轮缘到凸轮的间隙等于湿膜厚度时凸轮开始沾漆，读出该位置刻度即湿膜厚度。反向再滚一次取两次平均可消除放置误差。共 8 种型号：R/I 0-25μm（精度 1μm）至 R/VIII 0-1500μm，测量盘直径 50mm。详细参数见产品详情页。
读数刻度刻在盘的一侧，单手即可操作。
问：234湿膜轮适合什么场合？测的是湿膜还是干膜？
答：测的是湿膜——喷涂后立即滚动测量，用于施工过程控制：知道湿膜厚度乘以涂料体积固体分即可预估干膜厚度，判断喷涂参数（枪距、气压、走枪速度）是否正确，在涂层固化前就纠正偏差，比固化后返工经济得多。
它适合平面与均匀曲面（凸凹面均可），玻璃、木材、塑料、金属底材都能用，以机械原理工作不存在底材选择性，是涂装车间与涂料实验室的过程控制标配。
问：涂层测厚仪和超声波测厚仪到底有什么区别？
答：看测的是一层还是整块。涂层测厚仪测的是金属表面那层漆/镀层，磁性或涡流原理，要求基体是金属；超声波测厚仪测的是材料自身厚度（钢管壁厚、钢板厚度），一面发射一面接收。反过来用都不行：超声波测不出几十微米的漆膜，涂层仪也测不了塑料板厚度。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：我的工件是铝的，能用普通涂层测厚仪吗？
答：能，但要选带涡流档或自动识别基体的机型（如 LS220H、DT-157、PosiTector 6000-FN）。纯磁性感应的机型（如只标 F 探头的）在铝上测不出数。注意铝上镀铬、铜上镀铬这类导电镀层，涡流法会失真，得换别的原理。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：为什么同一个点测三次数字差很多？
答：常见三个原因：基体太薄（低于探头临界厚度，磁场穿透，读数偏低且飘）、曲率太大（凸面小于 5mm 探头贴不实）、表面太粗糙（喷砂面、铸铁面真实接触面积小）。先排除这三条，再怀疑仪器。薄壁件垫一块同材质厚板，粗糙面多点取平均。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：10μm 以下的薄镀层怎么测才准？
答：选高分辨率专用机型 + 手压测试机架。以 LS225 配 F500 探头为例，量程 0~500μm、精度 ±(2%H+0.3μm)，最小测量区 Ø7mm；配上手压机架后重复性可到 ±(0.8%H+0.1μm)。手持按压力度不稳是超薄镀层最大的误差来源，机架那笔钱别省。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：防火涂料、地坪漆几毫米厚，普通测厚仪能测吗？
答：不能。常规涂层机量程 1.25~5mm，防火涂层和自流平地坪经常 2~5mm 甚至更厚。要选量程到 6mm 或 15mm 的机型（如 JP6000A 0~6000μm、JP15A 100~15000μm），并且现场按实际厚度区间重新校准。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：管子壁厚用什么测？高温带锈的能测吗？
答：常规壁厚用超声波测厚仪：UC750 覆盖 0.15~300mm、分辨率 0.001mm，薄壁用回波-回波模式；大厚件用 U960S，量程到 500mm。高温、带锈、粗糙面普通探头要打磨加耦合剂，改用电磁超声（如 JP-H001）可以不用耦合剂、允许提离 3mm，隔着一层锈和漆也能读。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：一体式和分体式怎么选？
答：大面积平面抽检、单手效率优先选一体式；测沟槽、内壁、小孔、异形件，或者要在机架上固定测量，必须选分体式——探头线能伸进去，机身可以放在看得见的地方。两者精度没本质差别，差别在能不能贴到那个位置。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：买第一台测厚仪，怎么配最不容易后悔？
答：按主要工件定一条主线：钢/铁上常规漆膜选 LS220H 或 DT-157（基体自动识别，混线也能用）；有超薄镀层需求补一台 LS225 + 机架；还要测管壁再加 UC750。把基体材质、涂层种类、厚度区间和工件尺寸发我们，按实际工件配探头和校准片，比按参数表挑少走弯路。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
