规格型号价格
规格参数

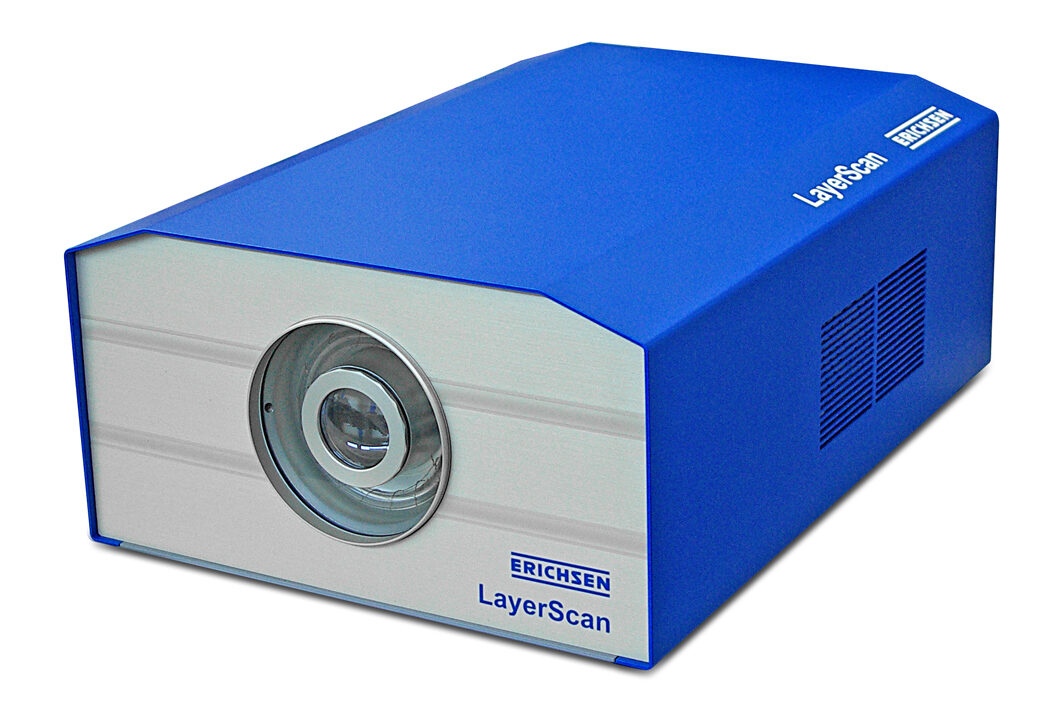

产品简介
功能强大,使用简单, LayerScan可以有效地提高工件质量，同时优化喷涂工艺，提高效率。
技术参数
LayerScan 500 | LayerScan 1000 | LayerScan 1500 | LayerScan 2000 | |
| 发射功率 | 500 J | 1000 J | 1500 J | 2000 J |
| 测量标记点 | 3 points | 3 points | 3 points | 3 points |
| 测量距离 | 5 cm – 15 cm * | 5 cm – 30 cm * | 5 cm – 40 cm * | 5 cm – 50 cm * |
| 测量点 | Ø 2 – 20 mm * | Ø 2 – 20 mm * | Ø 2 – 20 mm * | Ø 2 – 20 mm * |
| 量程: 未固化粉末涂料 已固化粉末涂料cured 预固化油漆 湿油漆 | 1-500 µm 1-1000 µm 1-1000 µm 1-100 µm | 1-500 µm 1-1000 µm 1-1000 µm 1-100 µm | 1-500 µm 1-1000 µm 1-1000 µm 1-100 µm | 1 -500 µm 1-1000 µm 1-1000 µm 1-100 µm |
| 测量时间 | 20 ms – 1000 ms | 20 ms – 1000 ms | 20 ms – 1000 ms | 20 ms – 1000 ms |
| 工件移动速度 | 50 m/min | 50 m/min | 50 m/min | 50 m/min |
| 误差 | < 4 % ** | < 2 % ** | < 1 % ** | < 0.5 % ** |
| 允许角度 | ± 60° | ± 60° | ± 60° | ± 60° |
| 联网 | IEC 320-C14 | IEC 320-C14 | IEC 320-C14 | IEC 320-C14 |
| 电源 | 230 V AC, 50 Hz | 230 V AC, 50 Hz | 230V AC, 50 Hz | 230V AC, 50 Hz |
| 保险 | 10 A | 10 A | 10 A | 10 A |
| 功率 | 最大. 2000 W | 最大. 2000 W | 最大. 2000 W | 最大. 2000 W |
| 环境温度 | 5°C – 40°C | 5°C – 40°C | 5°C – 40°C | 5°C – 40°C |
| 湿度 | < 60 % | < 60 % | < 60 % | < 60 % |
| 尺寸 | 38 x 51 x 20 cm | 38 x 51 x 20 cm | 38 x 51 x 20 cm | 38 x 51 x 20 cm |
| 重量 | 16 kg | 16 kg | 16 kg | 16 kg |
| 外壳 | 铝制 | 铝制 | 铝制 | 铝制 |
| 固定方式 | 导轨和脚垫 | 导轨和脚垫 | 导轨和脚垫t | 导轨和脚垫 |
| 接口: Ethernet WLAN 外部信号同步 | 是是是yes yes yes | 是是是 | 是是是 | 是是是 |
❓ 常见问答 2 查看更多 →
问：LayerScan 590在线测厚仪能在生产线上测未固化粉末吗？
答：能，这正是它的核心价值。LayerScan 590 基于涂料的热阻特性非接触测量：传感器距工件 5-50cm（按型号），喷涂后立即测量未固化粉末或湿油漆层，未固化粉末量程 1-500μm、固化/预固化油漆 1-1000μm，测量时间最快 20ms，工件移动速度可达 50m/min，结果不受涂料颜色、基材外形和材质影响。四个型号（500/1000/1500/2000）按发射功率与误差分级（<4% 至 <0.5%）。详细参数见产品详情页。
3 点测量标记、允许 ±60° 入射角，适应产线安装条件。
问：LayerScan 590怎么融入粉末涂装产线的质量控制？
答：典型部署：传感器装在喷房出口与固化炉之间，工件过线即测，测量值经 Ethernet/WLAN 上传，超差实时反馈调整喷枪电压、出粉量与挂具布局——在固化前闭环，比炉后抽检发现问题的成本低一个量级。
它支持外部信号同步，可与输送链联动按件记录；选型按要求的精度与测量距离定：要求误差 <1% 以内选 1500/2000 型，标准产线 500/1000 型即可，四型号量程相同均为粉末 1-500μm。
