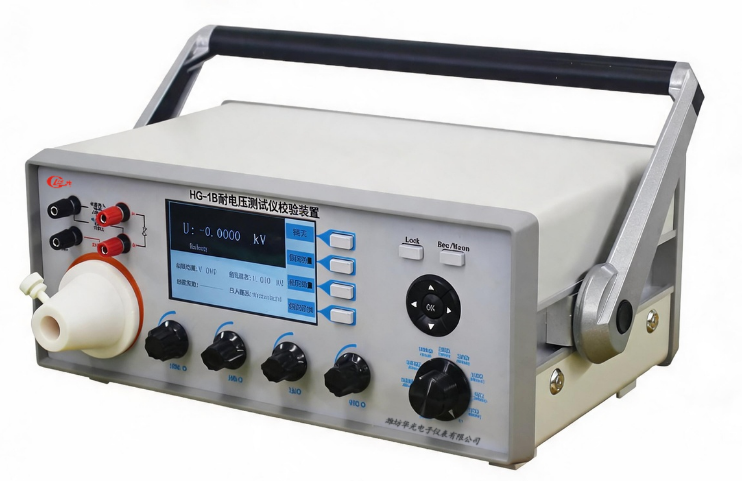

HG-1B耐电压测试仪校验装置能自动测量耐电压测试仪的交流或直流输出电压和电流的有效值，输出电压保持时间，交流输出电压的失真度，直流输出电压的纹波系数，输出容量等。其测量参数符合JJG795-2016《耐电压测试仪检定规程》要求。
一：测量精度：
交、直流电压 | 范围测量（分三档） | 1KV | 10KV | 20KV | ||||
准确度 | AC 0.2%×读数+0.1%×量程 | |||||||
DC 0.2%×读数+0.05%×量程 | ||||||||
最高输入电压 | 20kV | |||||||
电压分辨率 | 0.0001kV | |||||||
交、直流电流 | 总测量范围 | 0. 100~400.0(mA) | ||||||
范围测量（分四档） | 2mA | 20mA | 200mA | 400mA | ||||
准确度 | AC 0.2%×读数+0.1%×量程 | |||||||
DC 0.2%×读数+0.02%×量程 | ||||||||
泄漏电流测量 | 0.0100~400.0(mA) | |||||||
交流电压失真度 | 电压输入范围 | 1.000kV ~ 20.00kV | ||||||
频率测量范围 | 30次谐波 | |||||||
量程范围 | 0.50% ~ 10.00% | |||||||
准确度 | 优于1% | |||||||
直流电压纹波系数 | 电压输入范围 | 1.000 kV ~ 20.00kV | ||||||
测量范围 | 0.50% ~ 10.00% | |||||||
准确度 | 优于1% | |||||||
电压保持时间 | 测量范围 | 1.00s ~ 999.99s | ||||||
准确度 | 0.5%±2个字(10s以上0.2%) | |||||||
分辨率 | 0.01s | |||||||
内置负载电阻 | 0.5mA(2MΩ)；1mA(1MΩ)；2mA（500Ω）；5mA（200kΩ）；10mA（100kΩ）；20mA（50kΩ）；50mA（20kΩ）；100mA（10kΩ）；200mA（5kΩ）；400mA（3kΩ） | |||||||
供电 | 电池容量 | 15Ah | ||||||
充电方式 | 外置充电器 | |||||||
二：其他参数：
输入方式：电流为浮置输入，电压测量回路与电流测量回路隔离。
整机功耗：< 20VA； 仪表重量：约 8 kg ；
仪表尺寸: 宽 x 高 x深：360 x 210 x 250 mm
