规格参数
产品概述

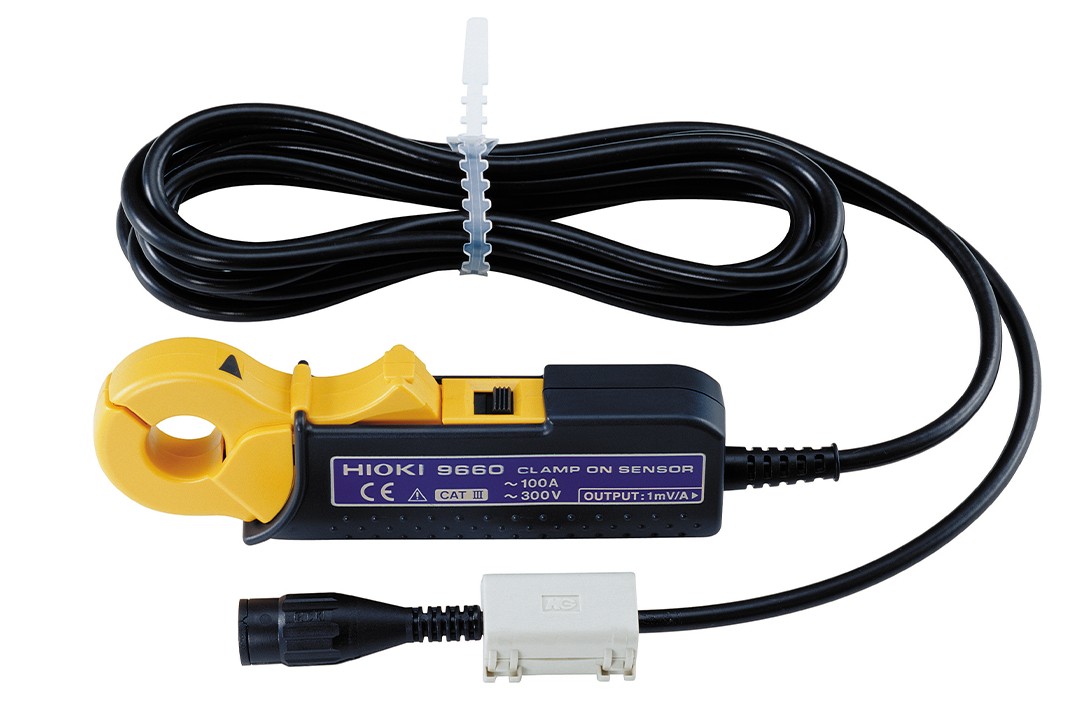

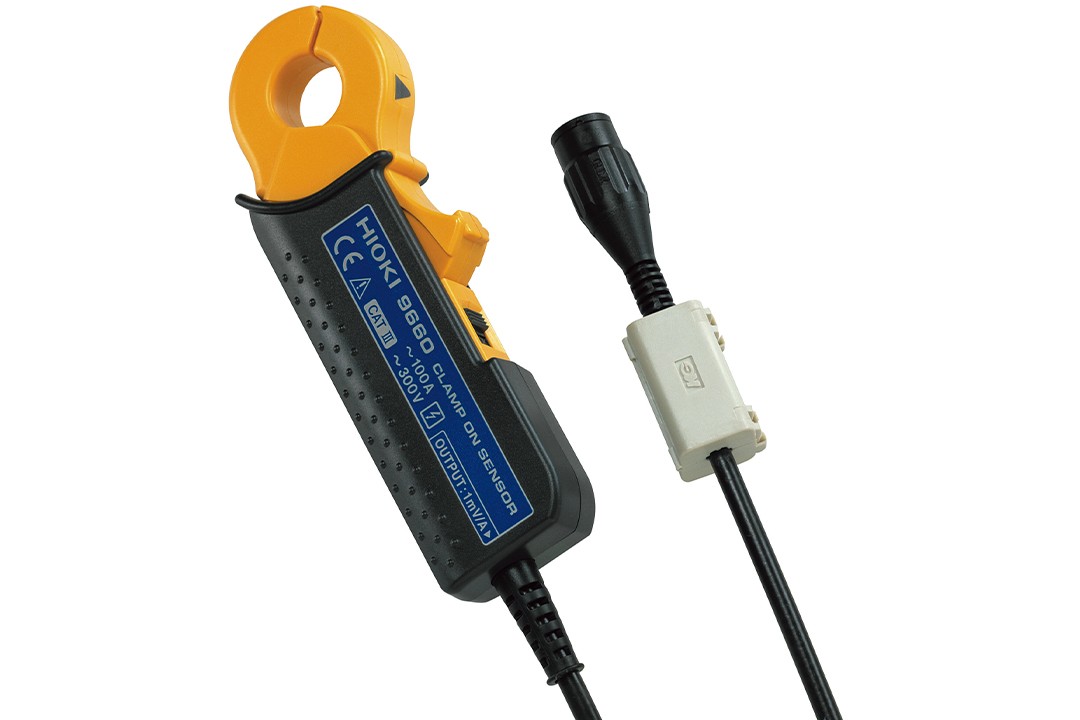

钳式传感器(电流输入，适用于钳式功率计(3169-20/21)、电能质量分析仪(PW3198、3197、3196)，连接存储记录仪查看波形)
技术规格
基本参数
| 类别 | 9660 | 9694 |
|---|---|---|
| 额定输入电流 | AC 100A | AC 5A |
| 额定输出电压 | AC 100mV f.s.（AC 1mV/A） | AC 50mV f.s.（AC 10mV/A） |
| 振幅精度 | ±0.3% rdg. ±0.02% f.s. (45 - 66 Hz, f.s. = 额定初级电流) | ±0.3% rdg. ±0.02% f.s. (45 to 66 Hz, f.s. = 额定次级电流) |
| 相位精度 | ±1° (45 - 5 kHz时)，±1.3° (90 A以上) | ±2° (45 - 5 kHz时) |
| 最大允许输入 | 连续130A rms（45-66Hz时） | 连续50A rms（45-66Hz时） |
| 频率特性 | 40Hz-5kHz：±1 %以下（精度偏差） | |
| 最大额定对地电压 | AC 300V rms（绝缘电线） | |
| 线圈直径 | 直径15 mm | |
| 体积和重量 | 46mmW×135mmH×21mmD，230g，线长3m | |
| 附件 | 使用说明书×1 | |
