规格参数

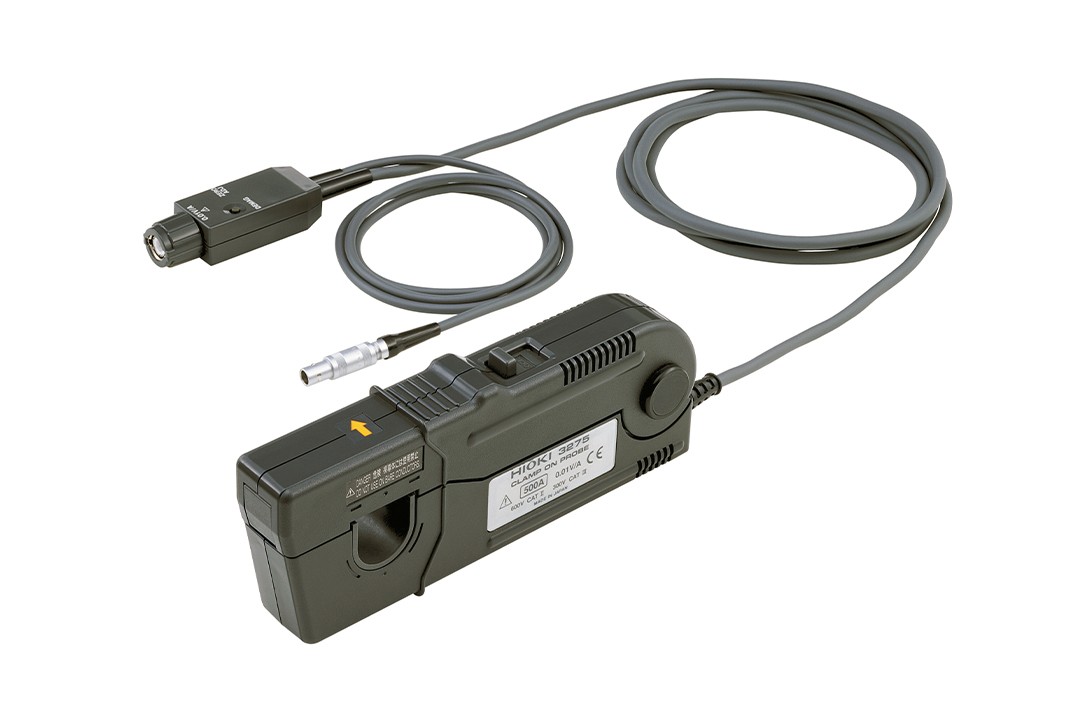

产品概述
带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
技术规格
基本参数
| 频带宽 | DC～2MHz(-3dB) |
|---|---|
| 上升时间 | ≤175ns |
| 连续最大输入量程 | 500A rms |
| 最大峰值电流 | 700A peak（非连续） |
| 输出电压率 | 0.01V/A |
| 振幅精度 | ±1.0%rdg.±5mV（0～500A/DC,45～66Hz） ±2.0%rdg.（500～700A峰值/DC,45～66Hz） |
| 噪音 | 最大25mA或更小(带宽限制到20MHz) |
| 温度特性灵敏度 | ±2%（55Hz/150A输入，0～40℃） |
| 额定最大值 | 7.2VA （输入在最大量程内） |
| 电源供应 | ±12V ±0.51V |
| 使用环境 | 0～40℃，最大80%rh（不凝结） |
| 外部磁场阻抗 | 最大800mA（等效）(直流和60Hz，磁场400A/m) |
| 最大线路电压 | 600V CAT-II,300V CAT-III(绝缘体) |
| 被测导线 | 直径最大20mm |
| 体积及重量 | 传感器:约176宽×69高×27厚mm，520g， 终端单元:约27宽×55高×18厚mm |
| 电缆长 | 传感器电缆：约2m(BNC连接) 电源电缆：约1m |
| 附件 | 软包×1，使用说明书×1 |
电源 3272 (参数)
| 适用传感器型号 | 钳式电流探头3273-50, 3274, 3275, 3276 × 1根(最多) ※电流探头3273 × 2根(最多)，测试电流值较小的话，3273-50/3274/3275/3276也可以同时使用2根。 |
|---|---|
| 电源 | AC100V ±10%, 50/60Hz, 最大20 VA, (120, 220, 240 V时要指定) |
| 体积及重量 | 73W × 110H × 186 D mm,1.1kg |
| 附件 | 电源线 × 1，使用说明书 × 1，备用保险丝 × 1 |
电源 3269（参数）
| 适用传感器型号 | 钳式电流探头3273-50, 3274, 3275, 3276 × 4根(最多) ※电流探头3273 × 4根(最多) |
|---|---|
| 电源 | AC 100～240V, 50/60Hz, 最大170 VA |
| 体积及重量 | 80W × 119H × 200Dmm, 1.1kg |
| 附件 | 电源线 × 1，使用说明书 × 1 |
选件/附件
电源 3272
给单个CT6700，3270系列传感器供电
查看详情
电源 3269
给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
查看详情
