产品概述
2通道，测量脉冲和频率，带宽DC～100kHz

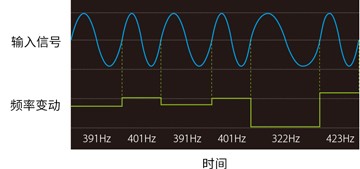

测量记录频率变动、脉冲累计/ 计算

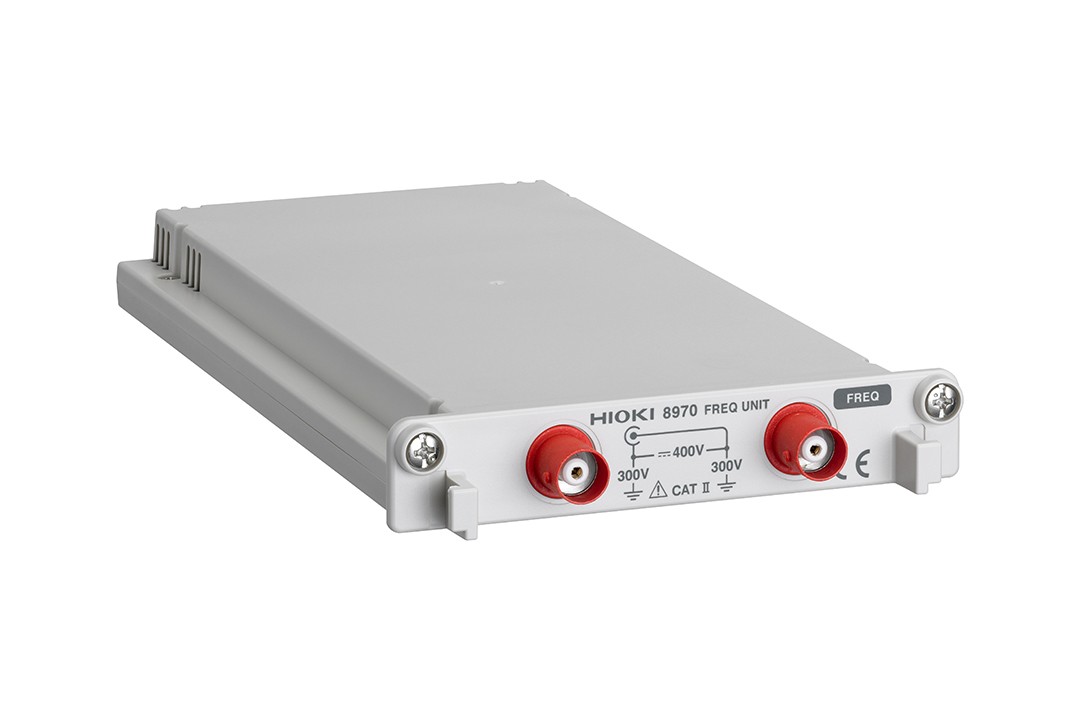

通使用频率单元8970、记录测量波形的频率、转数、输入脉冲的累计、占空比/脉冲宽度的变化。可用于马达的转数和车速的测量、电源频率的变动等。由于最大输入电压为DC 400V、因此可以直接测试三相200V线路。
技术规格
基本参数（精度保证时间1年）
测量功能 | 通道数：2ch，通过电压输入进行频率、转数、电源频率、累积、占空比、脉冲宽度的各种测量 |
|---|---|
输入端口 | 绝缘BNC端口（输入电阻1 MΩ, 输入电容30 pF） 对地最大额定电压：AC, DC300 V （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压） |
频率模式 | 测量量程：DC〜100kHz (最小脉冲宽度2μs)之间从1Hz/div〜5kHz/div (f.s. =20 div), 8种选择 精度: ±0.1% f.s. (5kHz/div以外), ±0.7% f.s. (5kHz/div) |
转数模式 | 测量量程: 0〜200万转/分 (最小脉冲宽度2μs)之间100 (r/min)/div〜100k (r/min)/div (f.s. =20 div), 7种选择 |
电源频率模式 | 测量量程: 50Hz (40〜60Hz), 60Hz (50〜70Hz), 400Hz (390〜410Hz), (f.s. =20 div), 3种选择 精度: ±0.03Hz (50, 60Hz), ±0.1Hz (400Hz) |
累积模式 | 测量量程: 2k counts/div〜1M counts/div, 6种选择 |
占空比模式 | 测量量程: 10〜100kHz (最小脉冲宽度2μs)之间5%/div (f.s. =20 div) 精度: ±1% (10〜10kHz), ±4% (10k〜100kHz) |
脉冲宽度模式 | 测量量程: 2μs〜2sec之间从500μs/div〜100ms/div (f.s. =20 div), 精度: ±0.1% f.s. |
测量分辨率 | 测量量程的1/2000（累积模式），量程的1/500（累积，电源频率模式以外），量程的1/100（电源频率模式） |
电压范围，阈值 | ±10V〜±400V, 6种选择，各选择范围内可变更阈值 |
其他功能 | 斜率、电平、保持、滤波、低通滤波、输入DC/AC耦合切换、分频、累积自动保持/恢复切换 |
频率特性 | DC〜100kHz -3 dB, AC耦合时：7 Hz〜100kHz -3dB |
体积及重量 | 106W × 19.8H × 196.5D mm, 250 g |
附件 | 无 |
