规格参数
产品概述
多通道测试
产品介绍视频
点击查看产品详情操作视频

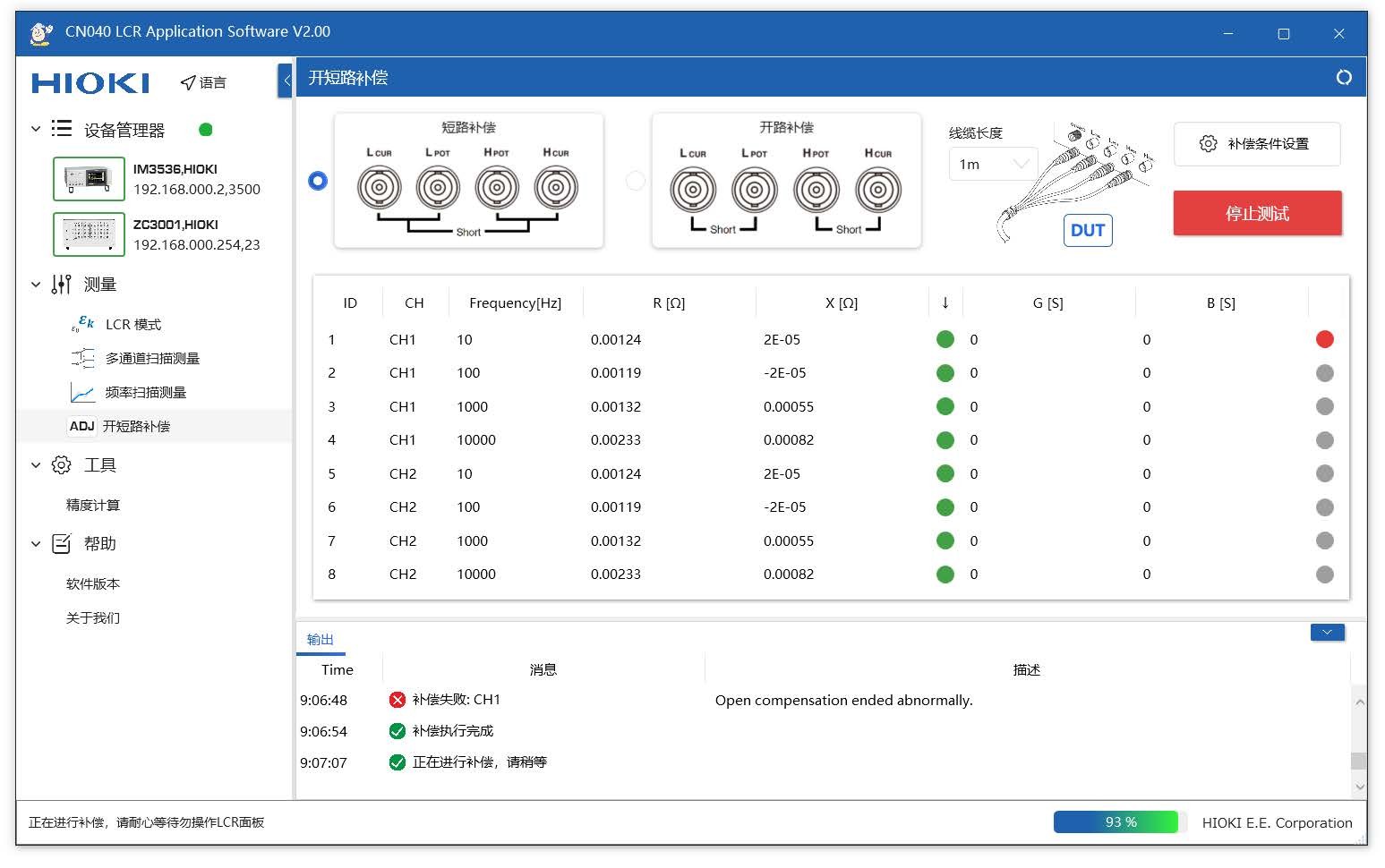

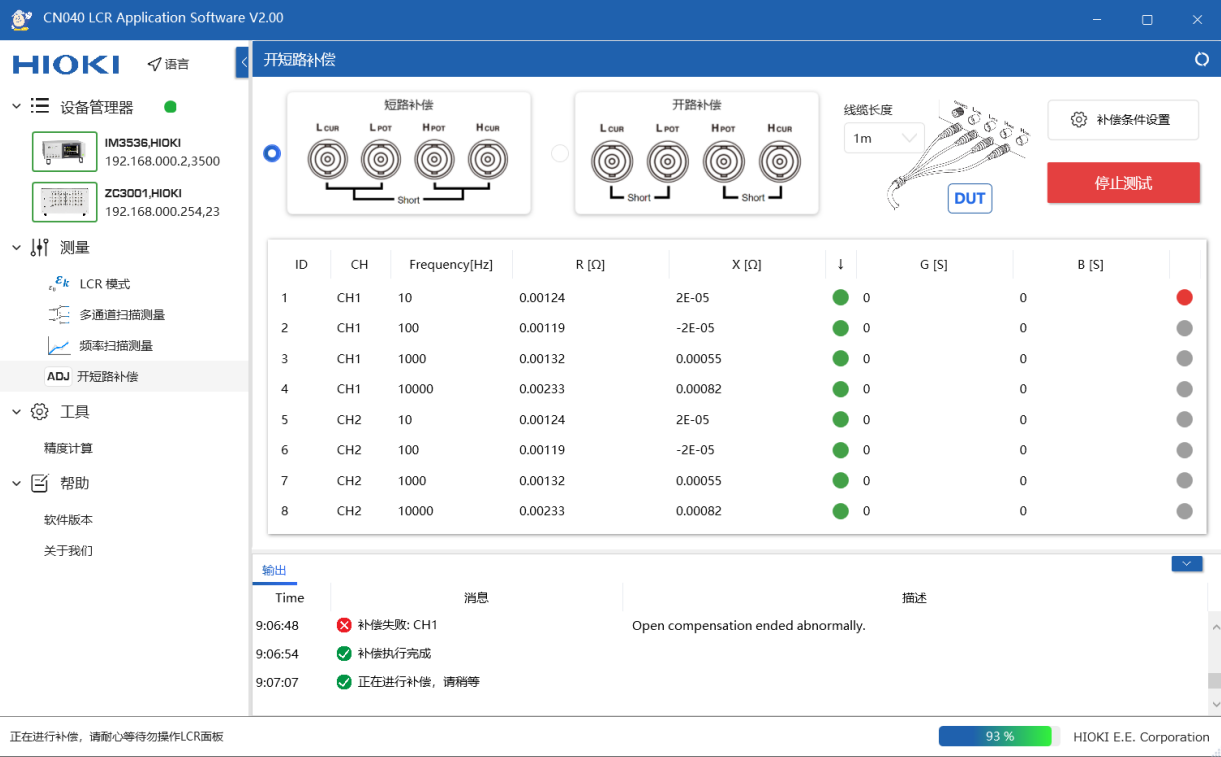

开短路补偿
·可获取各个通道在指定频率下的补偿数据并在界面上显示补偿值和补偿结果。
·用LCR的补偿值切换功能需要较长的切换时间。
·在PC软件内部进行开短路补偿运算，可维持高速的扫描时间，并减少各通道配线不同造成的影响。

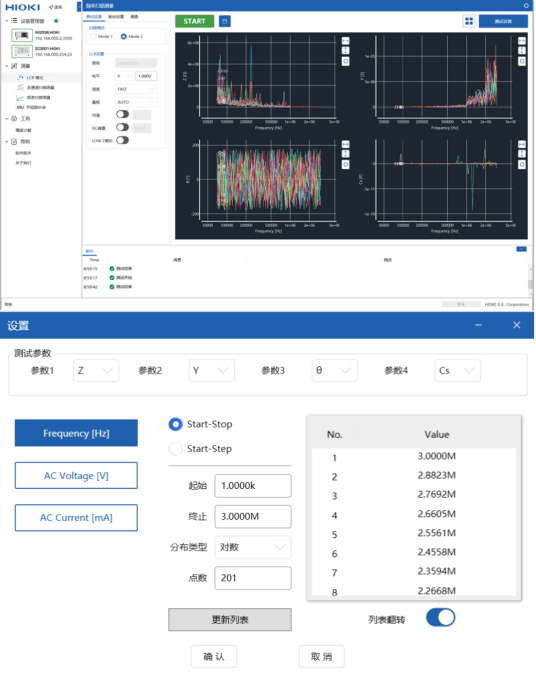

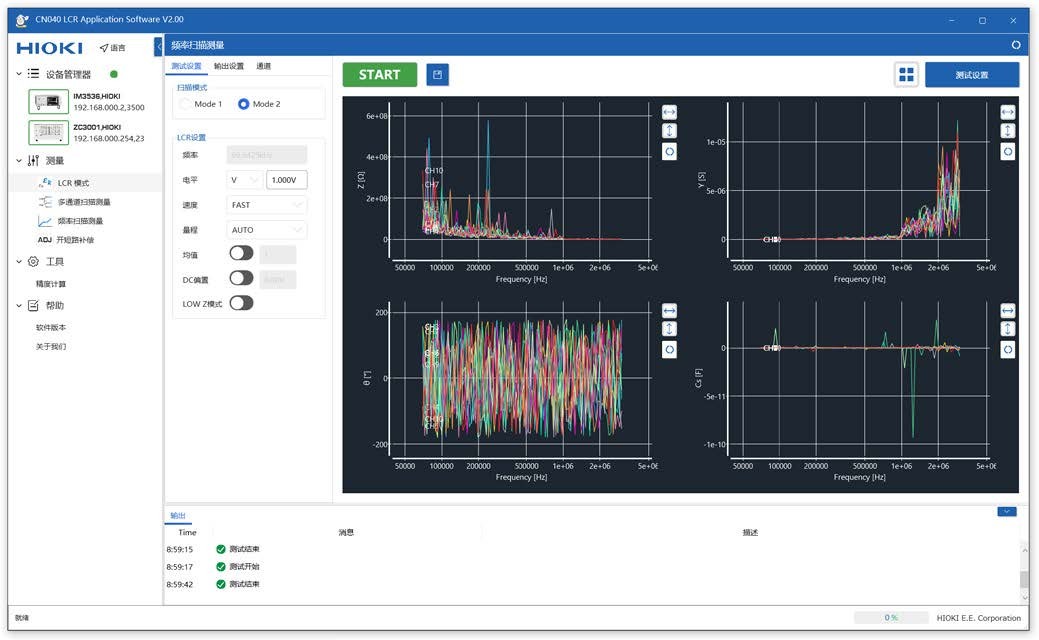

频率扫描模式
·在测量的同时实时显示参数的数据图表。
·可设置LCR的全频率段进行多通道的扫频测试。
·除频率外，也可对不同的AC电平、电流大小进行扫描测试。
比较器
可按百分比/绝对值方式设置，在测试开始后实时显示结果。
备注功能
为客户在测试多个样品时，往往寻找通道号与被测物对应关系比较复杂，提供了Note功能，可添加png格式的照片以及文字描述，便于客户快速辨认测试结果对应的测试点位（鼠标置于测试通道面板上自动显示）。
技术规格
一般规格
| 适配LCR | HIOKI IM3536/IM3570 |
|---|---|
适配继电器 | ZC3001：10通道，带宽10MHz |
| 测量参数 | Z， θ，Cp，Cs，Ls， Lp，Rs， Rp，Y，X， G， B， D |
| 通信方式 | LAN通讯 |
| 系统OS | Windows 10 |
软件功能
| 功能名称 | 说明 |
|---|---|
| Panel设置 | 可对各个通道进行分别设置 |
| 保存 | 可选择保存路径，保存格式包含数据文件xls |
| 开短路补偿 | 可对每个通道的线路进行补偿并保存，在测试时调用补偿算法 |
| 备注功能 | 可对每个通道添加备注 |
选件/附件
LCR测试仪IM3536
测量频率DC，4 Hz〜8 MHz的LCR测试仪
查看详情
阻抗分析仪IM3570
1台仪器实现不同测量条件下的高速检查
查看详情
多路转换器ZC3001
高速多通道切换！
查看详情
