规格参数

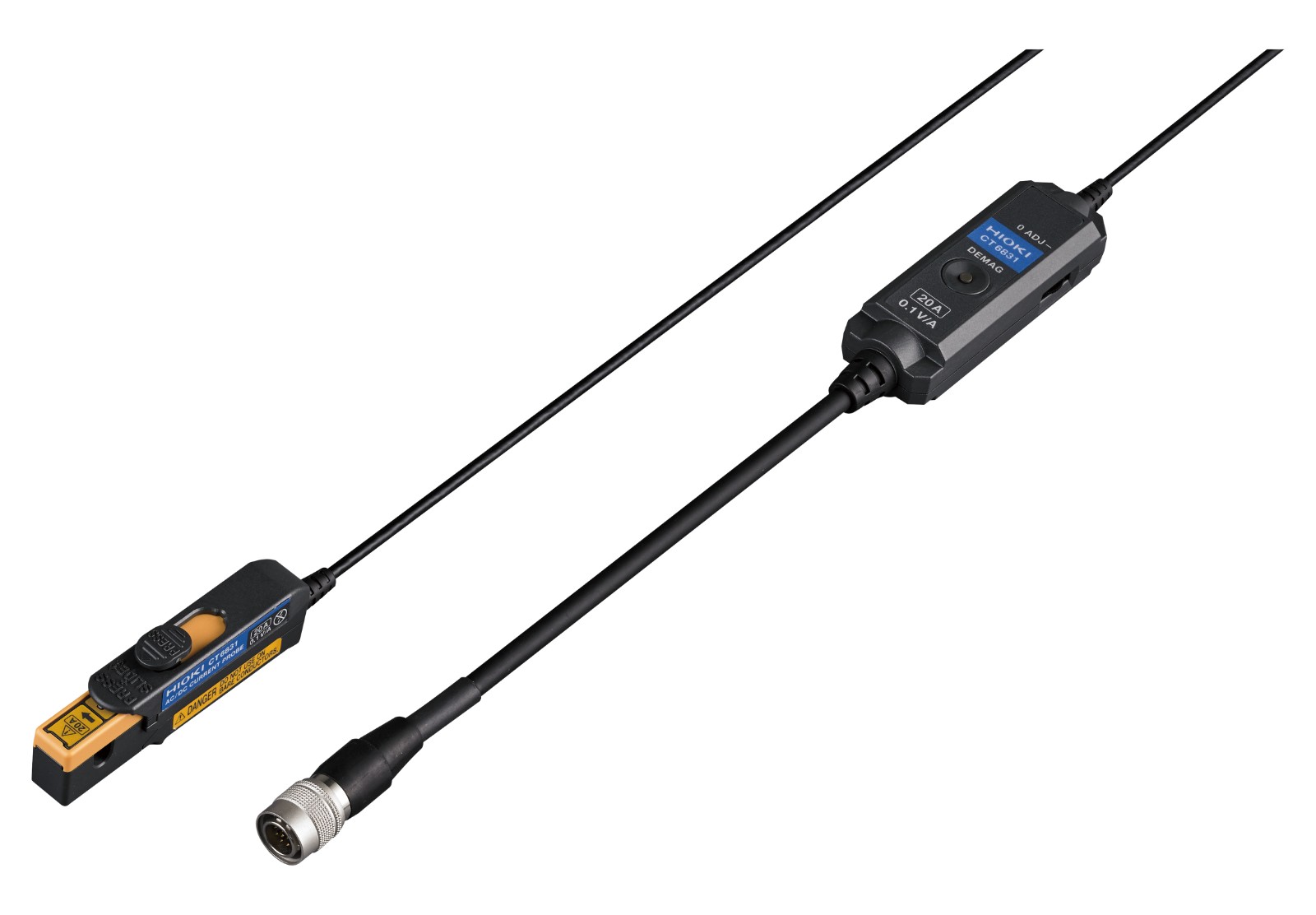

产品概述
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm 可用作功率分析仪或存储记录仪3通道模拟单元

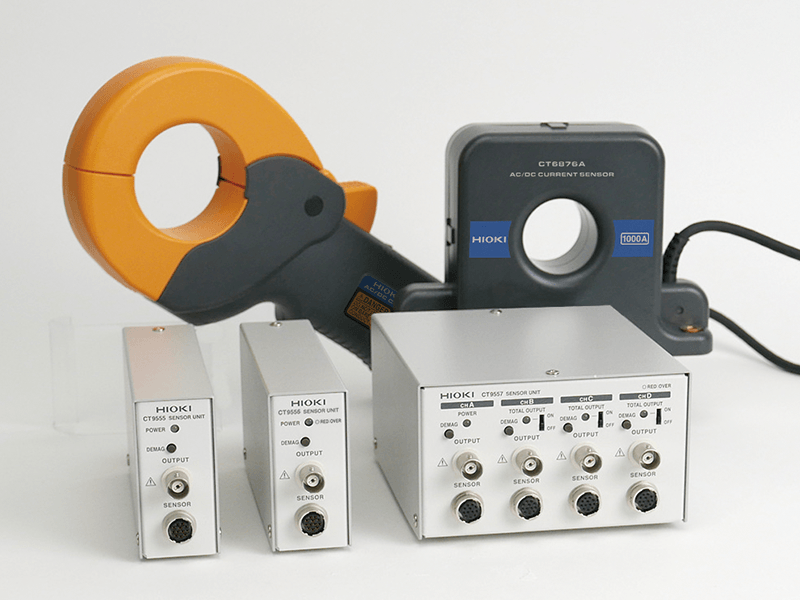

支持多种测量仪器的外部电源单元 CT9555, CT9556, CT9557
为电流传感器供电，可连接至功率分析仪、记录仪、示波器等多种测量仪器*。 根据用途，准备了 1 通道型号和 4 通道型号。
*请使用输入电阻为 1 MΩ 以上的测量仪器进行连接。

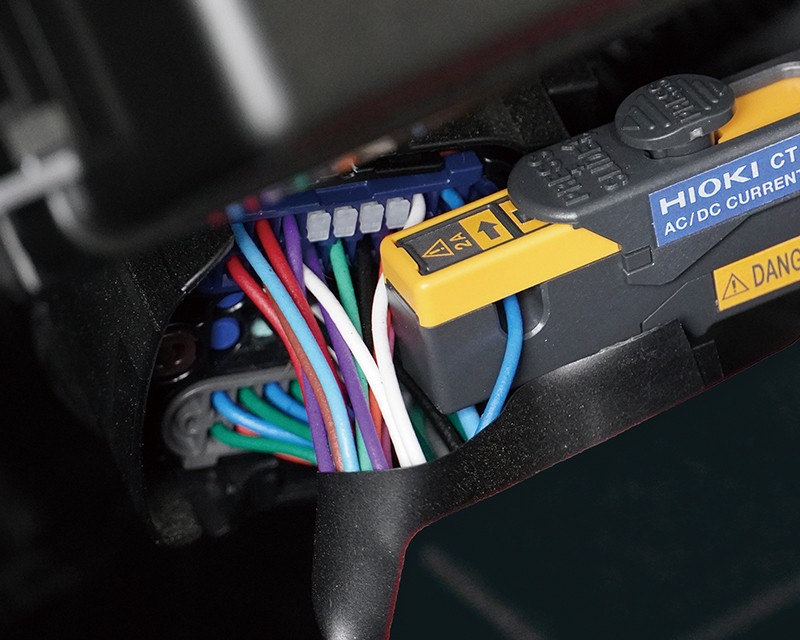

小型· 非接触式· 高精度
即使在布线困难、空间有限的情况下，也能轻松地安装多个传感器。小型也能实现高性能、高精度测量。
应用温度范围广
即使在周围温度变化范围为-40℃至85℃的环境下，也能精确测量低电平直流（DC）电流。
技术规格
基本参数（精度保证时间1年）
| 额定测量电流 | AC/DC 20A |
|---|---|
| 最大输入电流 | 30 A rms连续(±43 A peak频率降额以下) |
| 频率范围 | DC～100kHz |
| 基本精度 | DC± 0.3％ rdg. ±0.1％ f.s. |
| 可测量导体直径 | φ 5 mm以下 |
| 输出接口 | HIOKI ME15W |
| 存储功能 | 可以在支持存储功能的设备中读取传感器信息 支持机型: PW8001 |
| 可使用温度范围 | 传感器部:-40℃〜85℃、80% rh以下(无结露) 继电盒:-25℃~50℃，80% rh以下(无结露) |
| 外形尺寸 | 传感器部: 76.5W × 23.4H ×14.2D mm (不含突起部、电线) 继电盒: 80W × 20H × 26.5D mm (不含突起部、电线) |
| 重量 | 160 g |
| 输出线长度 | 4m (传感器与继电盒之间)、0.2 m (继电盒与输出连接器之间) |
| 附件 | 彩色标签(通道识别用)、携带包、使用说明书、使用注意事项 |
选件/附件
延长线CT9902
5m, 12pin - 12pin
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
3通道电流单元 U8977
3通道，测量电流带宽DC～2MHz
查看详情
