规格参数

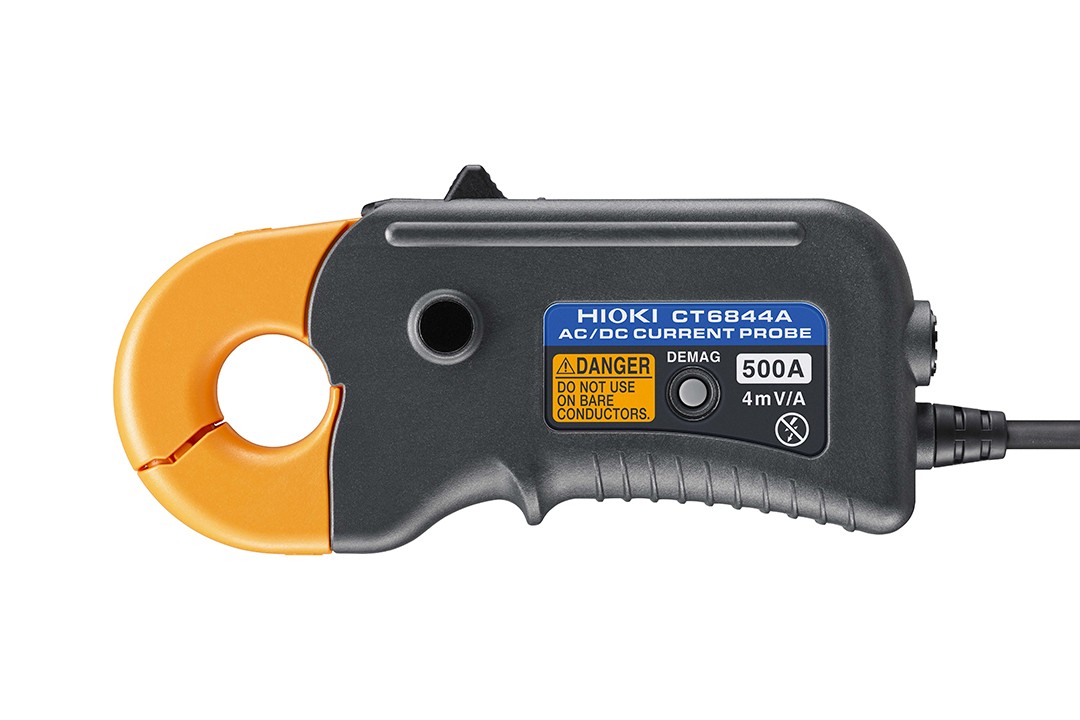

产品概述
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm

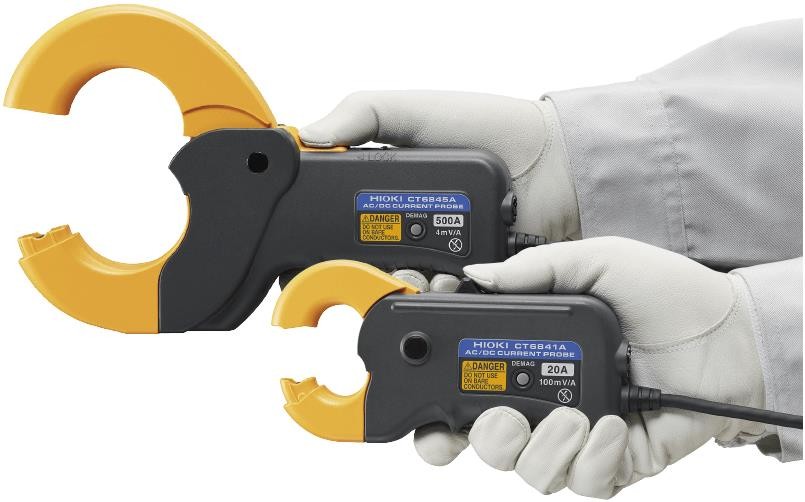

实现高测量精度的开口型
虽然钳形电流传感器的便利性众所周知，但测量精度却是一个待解决的课题。 CT6840A系列是一种能实现高测量精度的钳形电流传感器。 准确测量由电池驱动的EV和PV发电系统的直流功率。

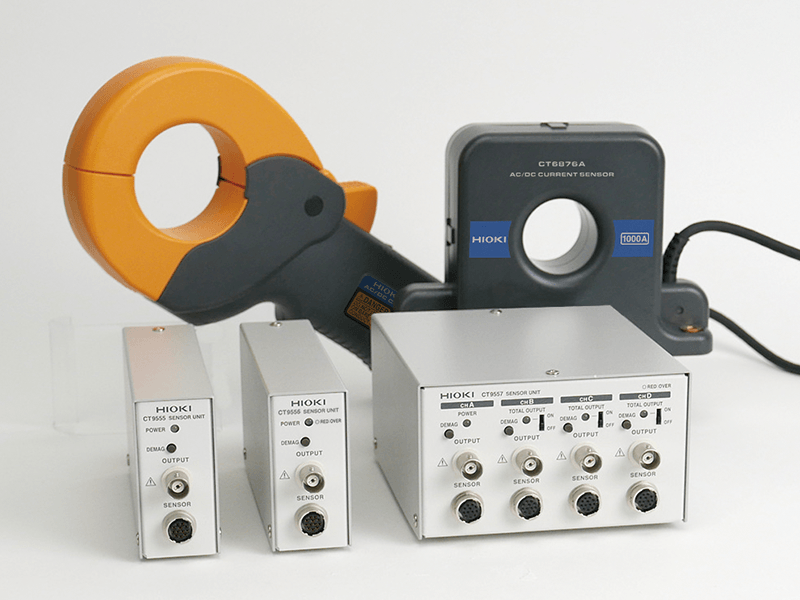

支持多种测量仪器的外部电源单元 CT9555, CT9556, CT9557
为电流传感器供电，可连接至功率分析仪、记录仪、示波器等多种测量仪器*。 根据用途，准备了 1 通道型号和 4 通道型号。
*请使用输入电阻为 1 MΩ 以上的测量仪器进行连接。

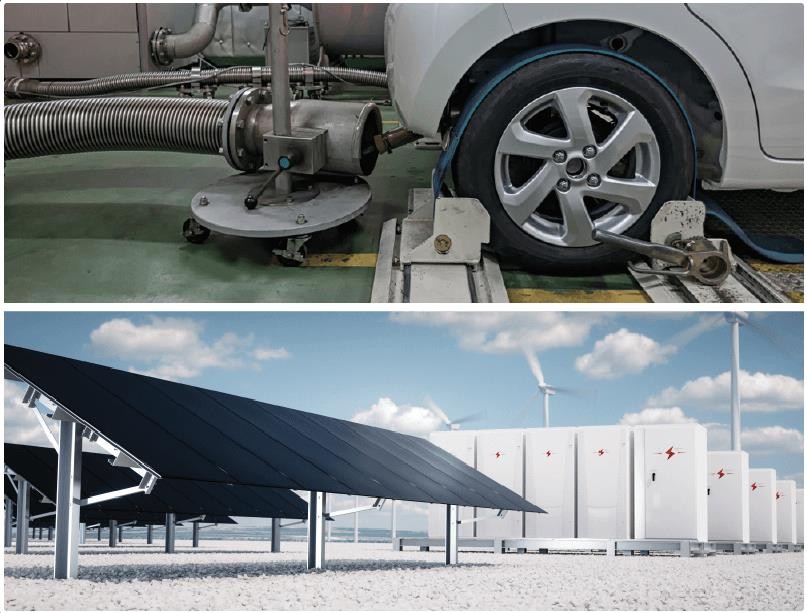

无需断线的开口型电流传感器
钳形电流传感器无需断线即可安装。 “使用底盘发电机的EV测试”和“运行中的PV发电系统评估”等，即使不断开线路，也完成电流测量。

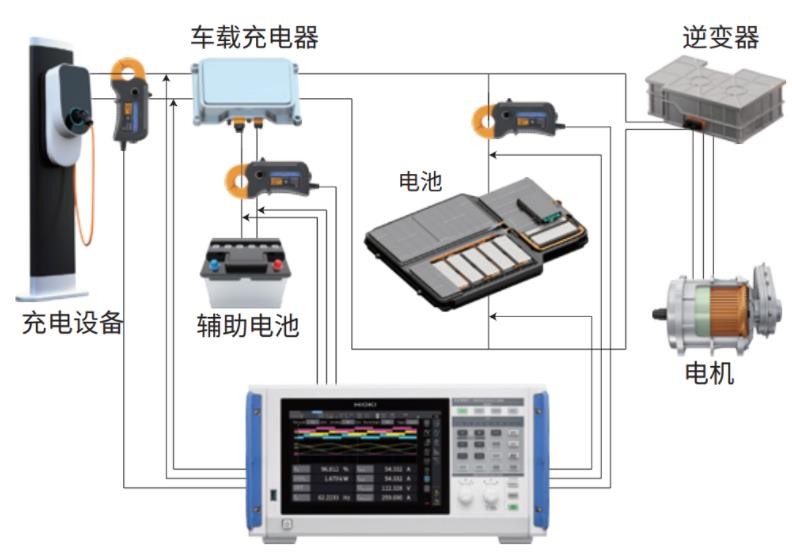

符合国际标准WLTP 的燃油经济性测试
CT6840A 系列可以在不切断线缆的情况下测量实际工作状态中的车辆的电流。 搭配功率分析仪，可准确测量系统中各电池的充放电累积电流和累积功率，满足国际标准WLTP 燃油经济性测试的要求。

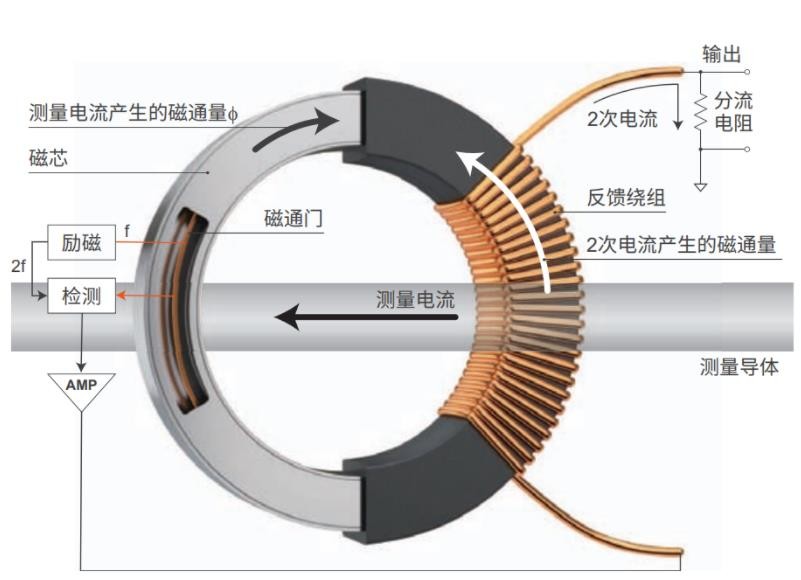

温度范围广，准确测量电流，使用温度范围-40°C～85°C
对于能够测量直流电流的电流传感器来说，温度特性是一个挑战。 CT6840A系列采用了“零磁通”检测方式。与使用普通霍尔元件的检测方法不同，它具有抗温度变化的能力，并且能够在各种测试环境中准确地测量电流。

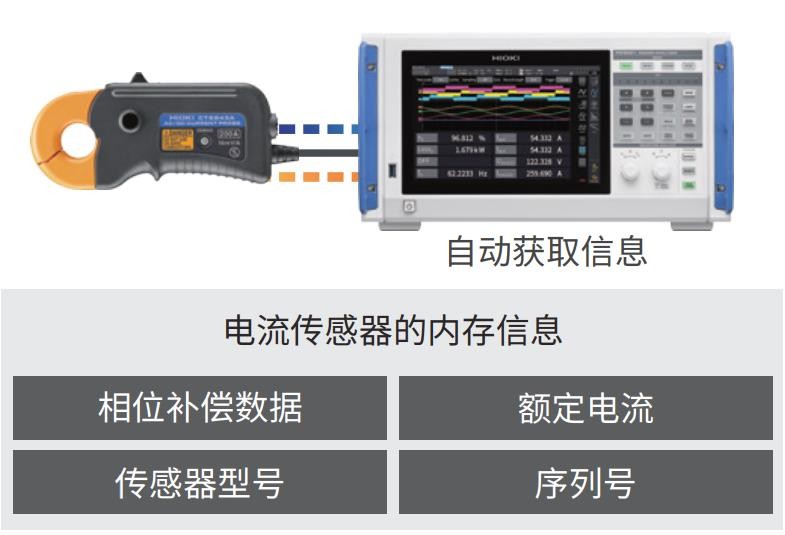

功率分析仪PW8001支持“自动相位补偿功能”
CT6840A 系列支持“自动相位补偿功能”，在连接功率分析仪PW8001 时自动对电流传感器的相位进行补偿。 会自动完成之前手动完成的相位补偿值的设置。 能够避免设置遗漏并准确测量功率。（ 所有电流传感器都具有相位特性，为了准确测量功率，通过功率分析仪进行相位补偿。）
技术规格
基本参数（精度保证期1年，调整后精度保证期1年）
| 额定电流 | AC/DC 500 A |
|---|---|
| 频率特性 | DC〜500 kHz |
| 可测导体直径 | φ20 mm以下 |
| 最大输入电流 | ±800 Apeak（40°C以下且20ms以内） |
| 输出电压 | 4 mV/A |
| 输出电阻 | 50 Ω ± 10 Ω |
| 测量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01% |
| 线性误差 | ±20 ppm Typical |
| 共模电压抑制比(CMRR) | DC-1 kHz：150 dB以上 1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：120 dB以上 100 kHz-300 kHz：100 dB以上 （对输出电压的影响/共模电压） |
| 自动相位补偿功能 | 连接对应的HIOKI功率分析仪时自动执行相位补偿 |
| 使用温湿度范围 | -40°C～85°C，80%RH以下（未结露） |
| 适用标准 | 安全性 IEC 61010 EMC IEC 61326 |
| 耐压 | AC 4,260 V |
| 电源 | 由对应的HIOKI功率分析仪、传感器单元或电流单元供电 |
| 额定电源电压 | ±11 V～±15 V |
| 最大额定功率 | 7 VA以下（500 A/55 Hz，±12 V电源） |
| 体积及重量 | 153(W) ×67(H) ×25(D), 400 g |
| 线长 | 3 m |
| 附件 | •标记带（×6） •携带包 •使用说明书 •使用注意事项 |
选件/附件

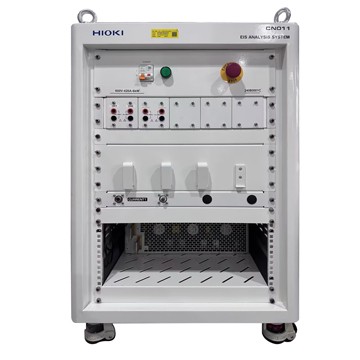

EIS分析系统CN011
