产品概述

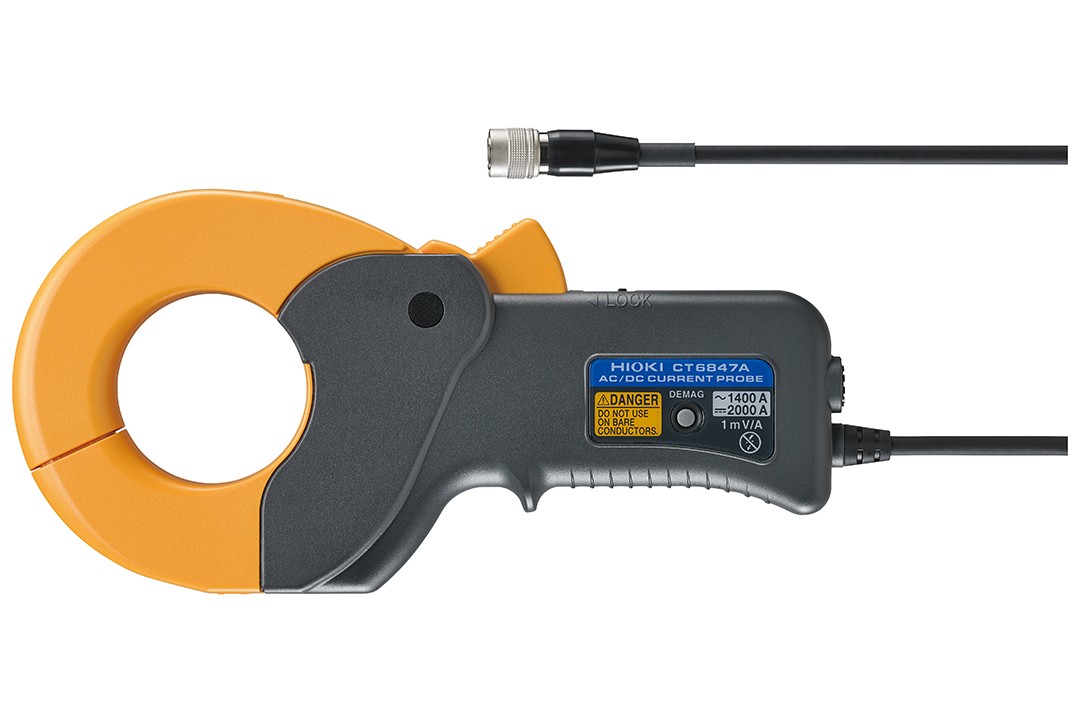

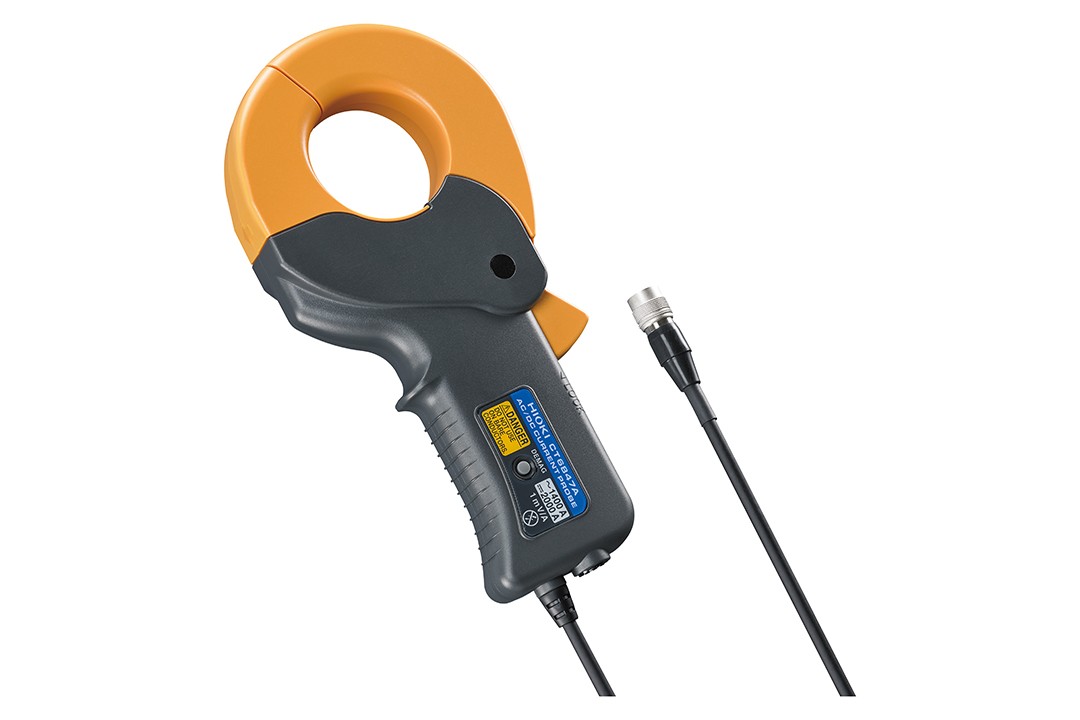

可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
无需断线的开口型电流传感器
钳形电流传感器无需断线即可安装。“使用底盘发电机的EV测试”和“运行中的PV发电系统评估”等，即使不断开线路，也完成电流测量。
符合国际标准WLTP 的燃油经济性测试

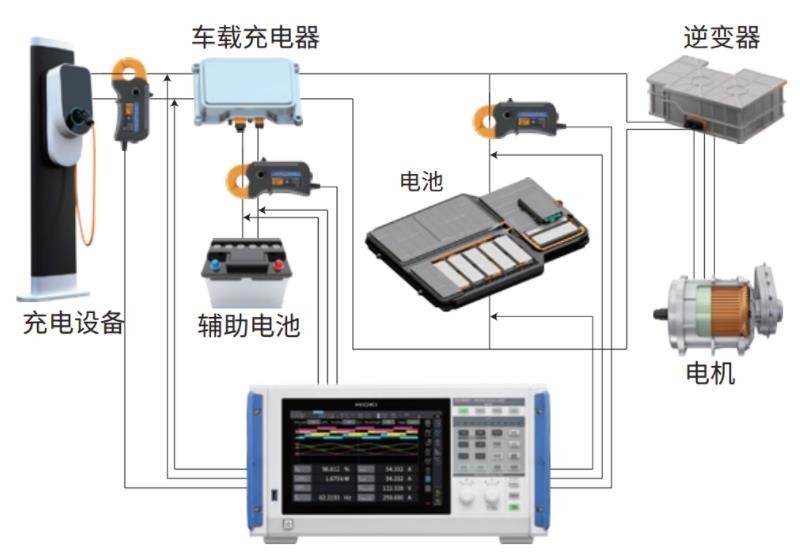

CT6840A 系列可以在不切断线缆的情况下测量实际工作状态中的车辆的电流。 搭配功率分析仪，可准确测量系统中各电池的充放电累积电流和累积功率，满足国际标准WLTP 燃油经济性测试的要求。
实现高测量精度的开口型

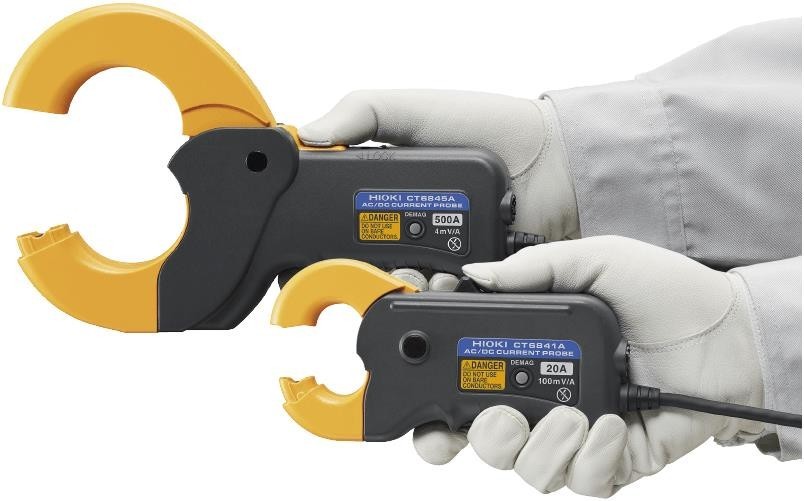

虽然钳形电流传感器的便利性众所周知，但测量精度却是一个待解决的课题。 CT6840A系列是一种能实现高测量精度的钳形电流传感器。 准确测量由电池驱动的EV和PV发电系统的直流功率。
温度范围广，准确测量电流，使用温度范围-40°C～85°C

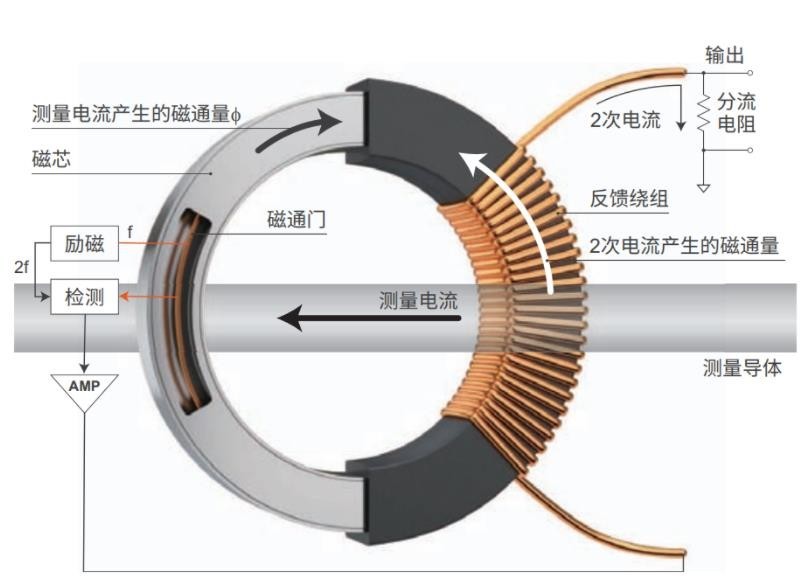

对于能够测量直流电流的电流传感器来说，温度特性是一个挑战。 CT6840A系列采用了“零磁通”检测方式。与使用普通霍尔元件的检测方法不同，它具有抗温度变化的能力，并且能够在各种测试环境中准确地测量电流。
实现相位补偿自动化，确保任何操作者均能顺利完成精准的功率测量

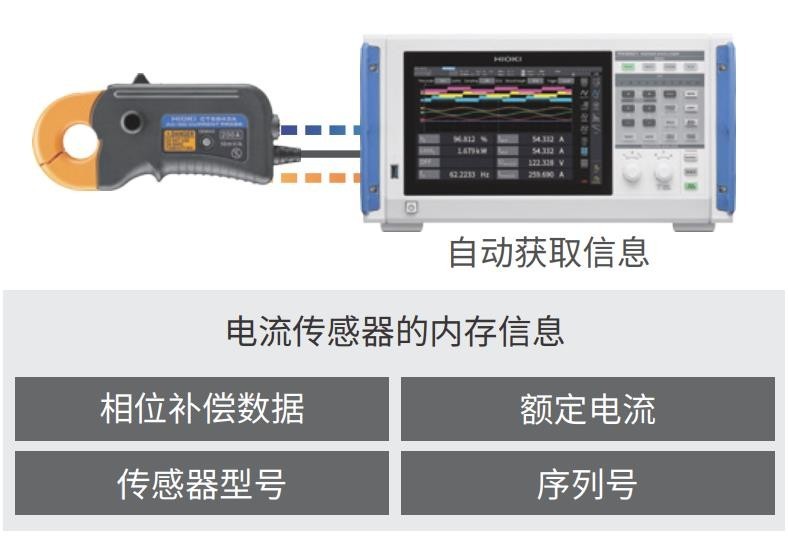

与配套功率分析仪结合使用，可自动校正电流传感器的相位误差。
HIOKI凭借自身设计制造的功率分析仪与电流传感器，能够基于工厂检测数据实现精确校正。即便在含有高频成分的动态功率测量条件下，也能有效抑制传感器固有差异带来的误差，保证评估结果的高可靠性。
即便是对测量条件设置不熟悉的工程师，也能迅速并准确地完成合适的配置，顺利开始测量。

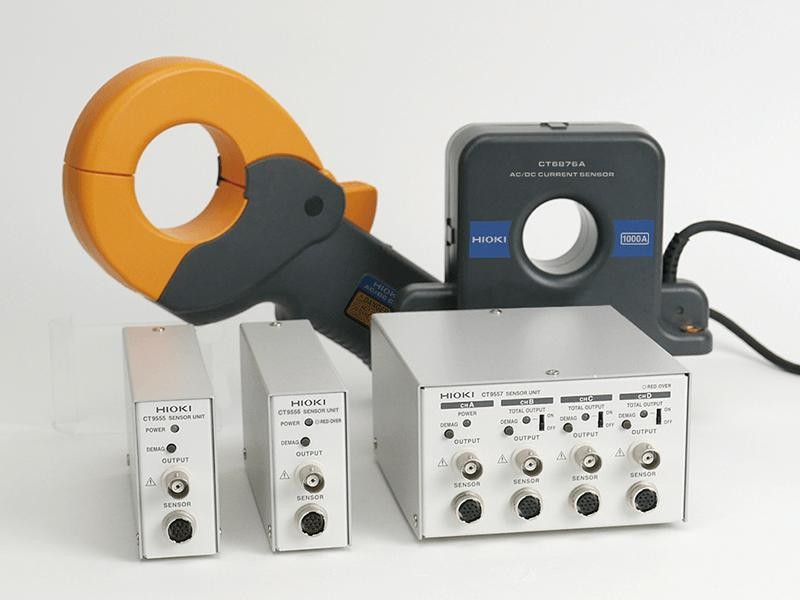

支持多种测量仪器的外部电源单元 CT9555、CT9556、CT9557
为电流传感器供电，并可连接功率分析仪、记录仪、示波器等多种测量设备*。
根据应用需求，提供1通道及4通道型号。
*连接的测量设备请务必使用输入阻抗在1 MΩ以上的仪器。
技术规格
基本参数 精度保证期限 1年
| 额定电流 | DC 2000 A，AC 1400 A |
|---|---|
| 频率特性 | DC ～ 70 kHz |
| 可测量导体直径 | φ50 mm以下 |
| 最大输入电流 | ±2400 A peak 在40℃以下且周期波形超过10ms的一个周期内 |
| 输出电压 | 1mV/A |
| 输出阻抗 | 50Ω±10Ω |
| 测量精度（振幅）±(% of reading + % of full scale) | DC：0.15% + 0.01% DC < f ≤ 16 Hz：0.2% + 0.01% 16 Hz < f ≤ 100 Hz：0.15% + 0.01% |
| 线性误差 | ±20 ppm Typical |
| 共模电压抑制比 (CMRR) | DC-1kHz：130 dB以上 1kHz-10kHz：120 dB以上 10kHz-50kHz：100 dB以上 （对输出电压的影响/同相电压） |
| 自动相位补偿功能 | 连接对应的HIOKI功率分析仪时自动执行相位补偿 |
| 使用温湿度范围 | -40°C～85°C，湿度80% RH以下（无结露） |
| 适用标准 | 安全标准 IEC 61010 EMC IEC 61326 |
| 耐电压 | AC 4260 V |
| 电源 | 由对应的HIOKI功率分析仪、传感器单元或电流单元供电 |
| 最大额定功率 | 7 VA以下（1000 A/55 Hz测量，±12 V电源时） |
| 体积及重量 | 238 mm（W）×116 mm（H）×35 mm（D），1,040 g |
| 线长 | 3 m |
| 附件 | 标记带（×6），携带包，使用说明书，使用注意事项 |
最大连接数量
| 本体测量仪器 | 最大连接数量 |
|---|---|
| 功率分析仪 PW8001 | 7 根 |
| 功率分析仪 PW4001 | 4 根 |
| 功率分析仪 PW6001（停产） | 5 根 |
| 功率分析仪 PW3390（停产） | 3 根 |
| 功率测量模块 M7103 | 2根 |
| 3通道电流单元 U8977 | 2根 |
| 传感器单元 CT9555 | 1根 |
| 传感器单元 CT9556 | 1根 |
| 传感器单元 CT9557 | 4 根 |
选件/附件
延长线CT9902
5m, 12pin - 12pin
查看详情
转换线CT9901
电流传感器连接器12pin - 10pin转换
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
查看详情
