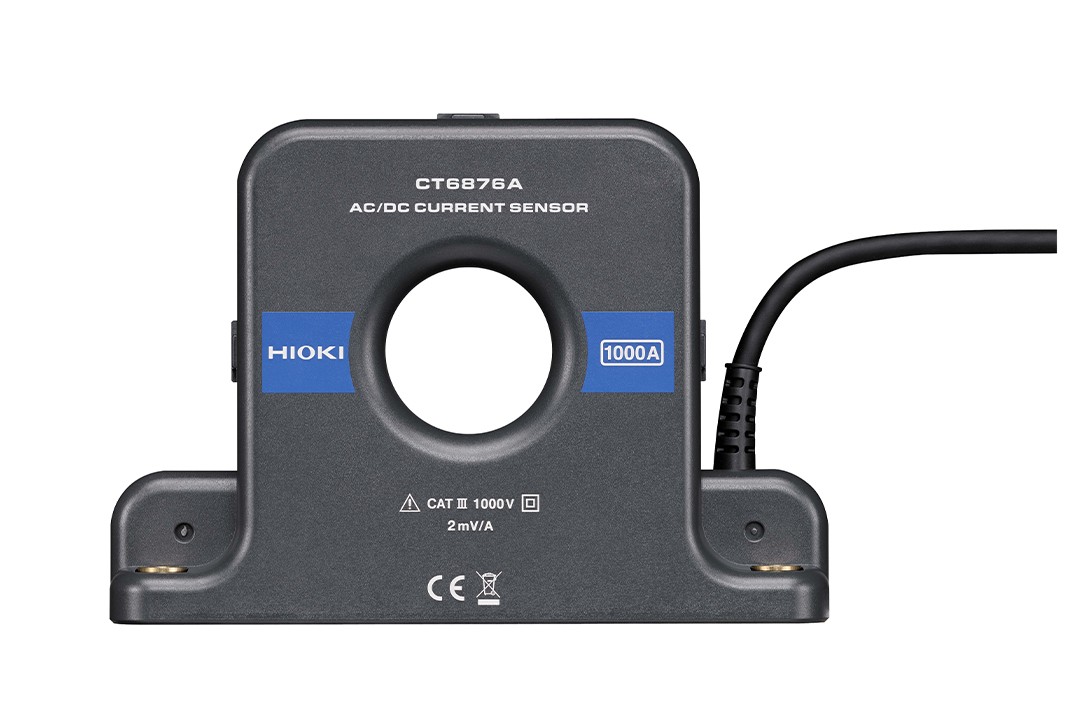

产品概述
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm

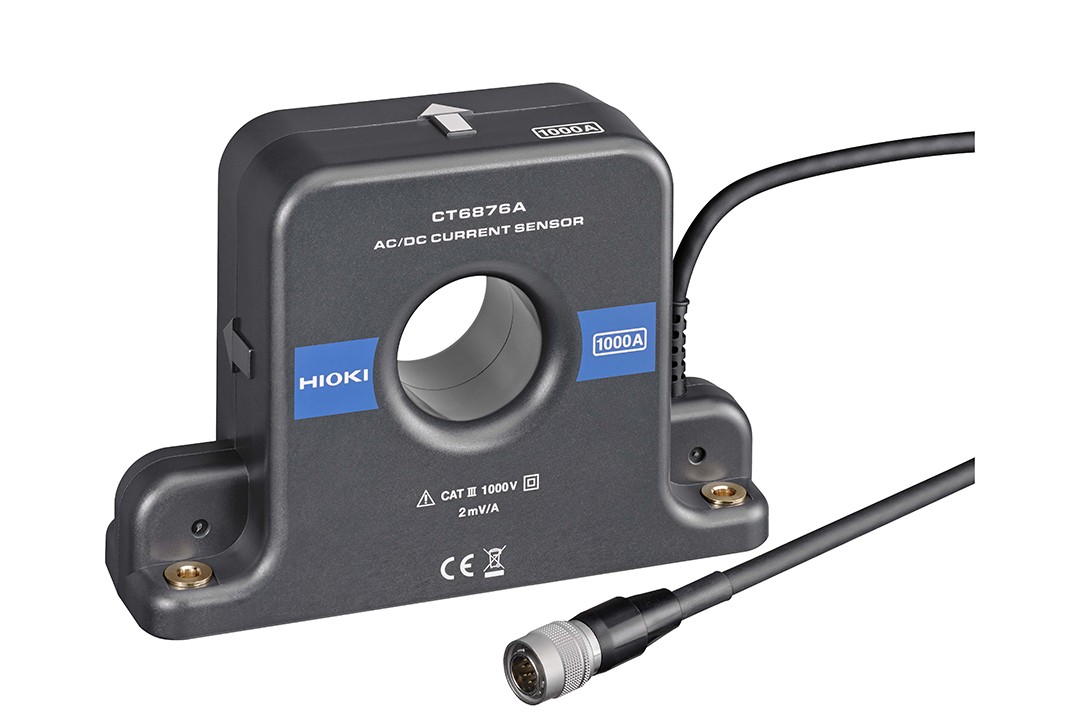

可高精度测量AC/DC电流的闭口型电流传感器
具有良好的频率特性（振幅、相位）与温度特性（灵敏度、偏移量），不仅可用于电流测量，而且也可用于高精度的功率测量。
支持电流测量发展的技术

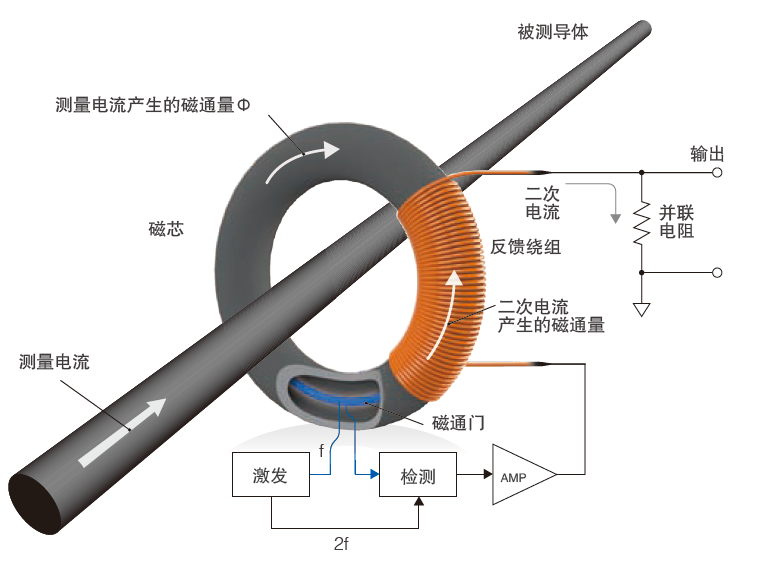

高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。
高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。
磁通门检测型
具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。
用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。
非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。

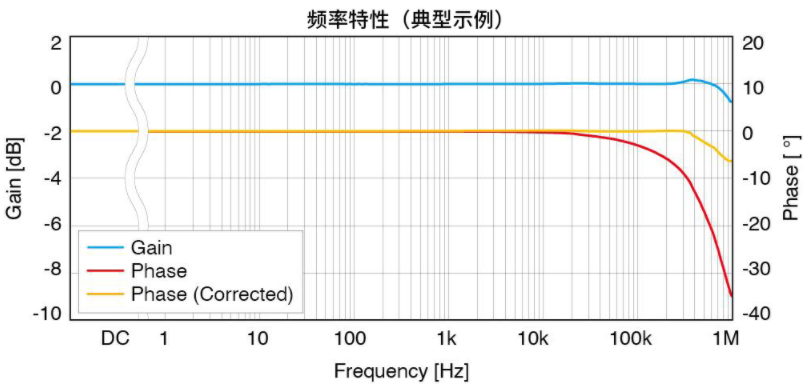

宽频带
额定500 A的闭口型传感器具备高级别的频带DC ～ 2 MHz (CT6875A-1: DC~1.5MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。
电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

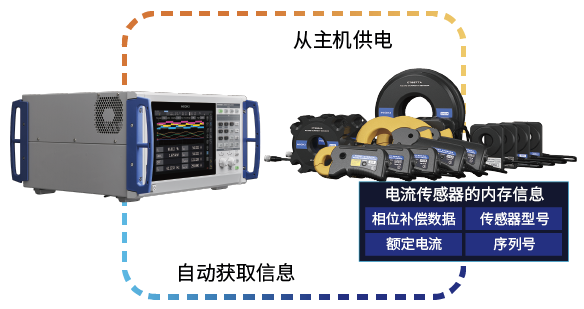

功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 1000A |
|---|---|
最大输入电流 | 降额范围内, 最大±1800 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC〜1.5 MHz (CT6876A), DC〜1.5 MHz (CT6876A-1) 相位：DC〜1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 输出电压率 | 2 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
可测导体直径 | φ 36 mm以下 |
| 使用温湿度范围 | -40°C〜 +85°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 7.5 VA以下 (1000A/55Hz测量时) |
| 体积及重量 | 160 W × 112 H × 50 Dmm, CT6876A: 970 g, 线长 3 m, CT6876A-1: 1300 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 线标 ×6, 使用注意事项 ×1 |
可组合使用产品
| 适用产品/单元 | CT6876A |
|---|---|
| PW8001,PW6001, PW3390 | ○ |
| 3390 | △（需要CT9901）CT比: 2 |
| 3193系列 | △（需要CT9901）CT比: 2 |
| 8971 | △（需要9318、CT9901）CT比: 2 |
| U8977 | ○ |
选件/附件
延长线CT9902
5m, 12pin - 12pin
查看详情
转换线CT9901
电流传感器连接器12pin - 10pin转换
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
查看详情
