产品概述

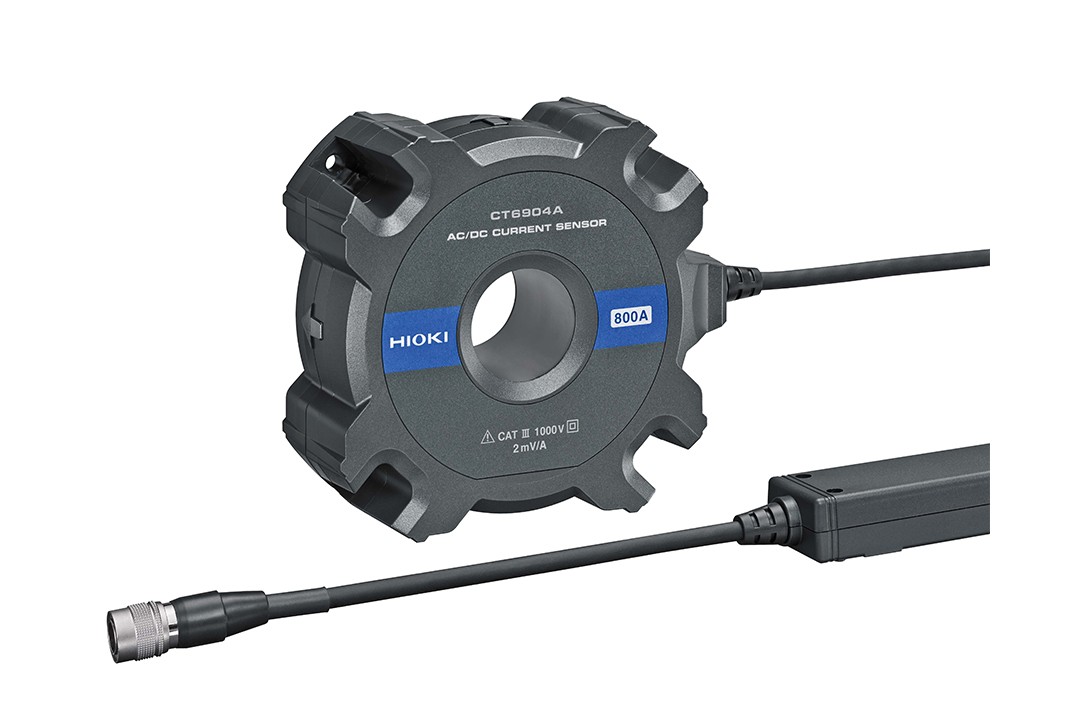

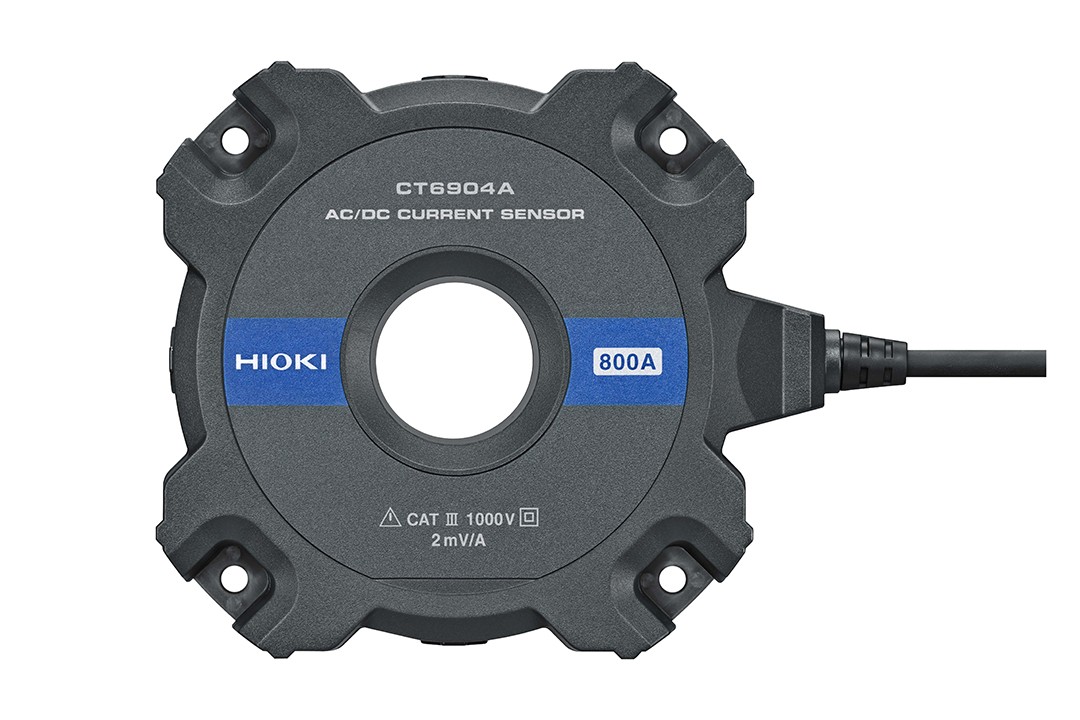

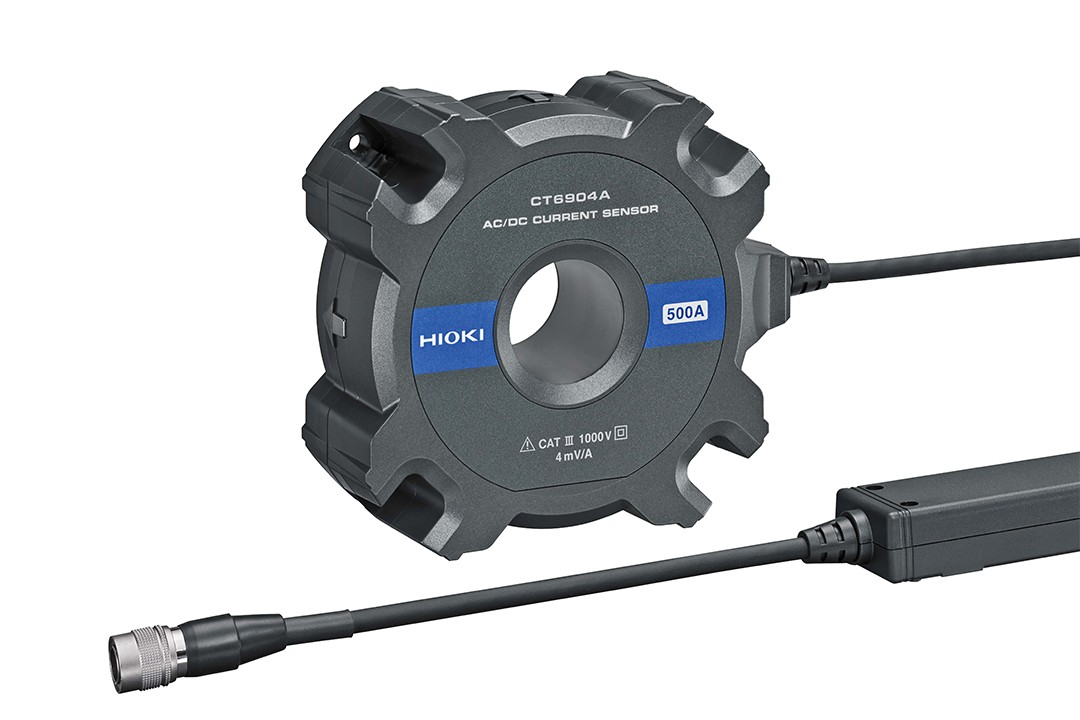

带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm
阻抗分析仪IM7580s：等效电路分析功能
不仅可用于电流测量，而且也可用于高精度的功率测量。通过与功率分析仪搭配使用，可以更准确地测量功率。

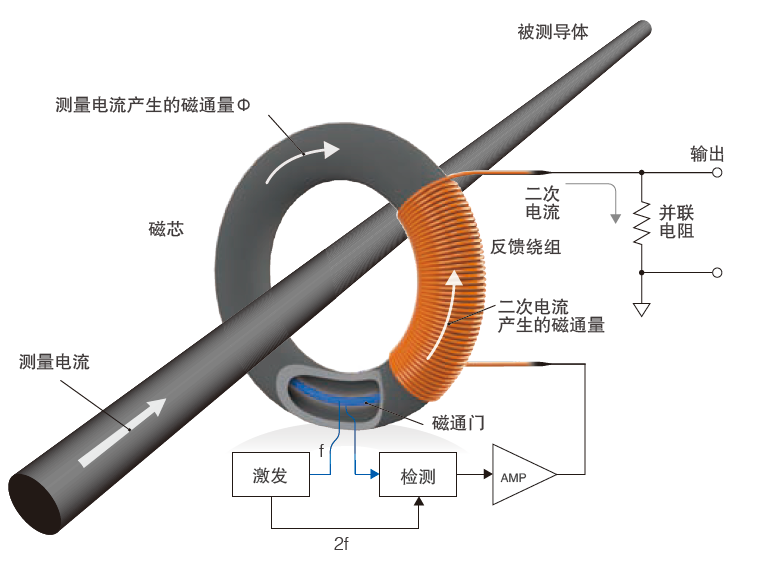

支持电流测量发展的技术
高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。
高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。
●磁通门检测型
具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。
用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。
非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。

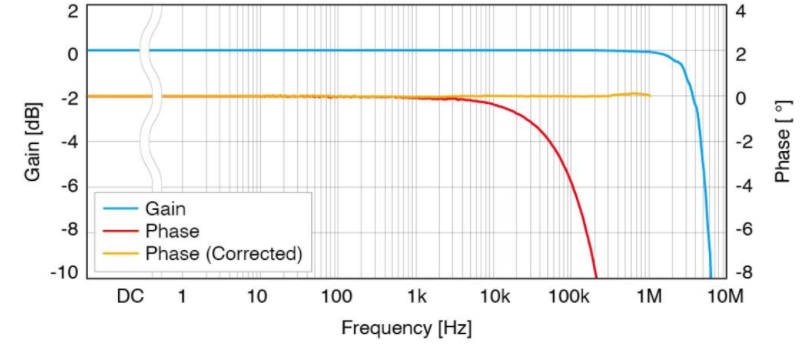

宽频带
额定500 A的闭口型传感器具备高级别的频带DC ～ 4 MHz (CT6904A-1: DC ～ 2 MHz)。与与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。
●电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

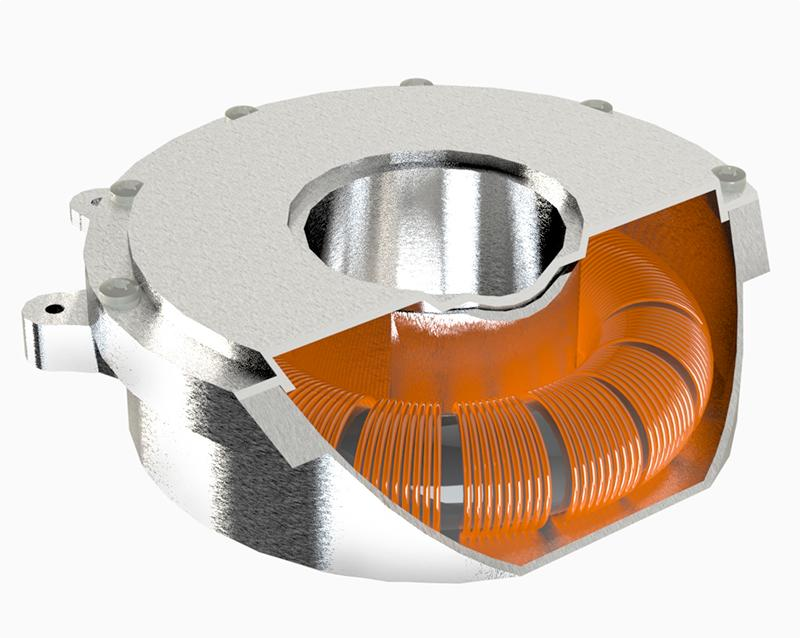

抗干扰性强
使用独立固定盾构将相对配置分割线圈完全屏蔽，做到宽频带化和超强的抗干扰两者兼备。能够不受环境电压的影响进行准确的测量。

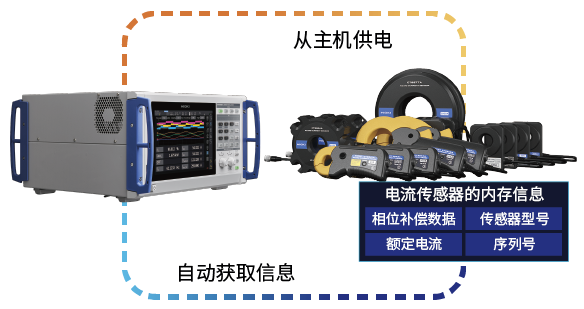

功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 500A |
|---|---|
最大输入电流 | 在降额范围内, 最大到±1000 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC〜4 MHz（CT6904A-1: 2 MHz) 相位：DC〜1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±10 ppm Typical (23℃, 无输入) |
| 基本精度 | DC (±0.025% rdg. ±0.007% f.s. ,无相位规定) |
| 输出电压率 | 4 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压 |
| 对地最大额定电压 | 1000 V CAT III |
可测导体直径 | φ 32 mm以下 |
| 使用温湿度范围 | -10°C〜 +50°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪、传感器单元或电流单元供电 |
| 最大额定功率 | 7 VA以下 (测量500 A/55 Hz, 电源为±12 V时) |
| 体积及重量 | 139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, 线长3 m, CT6904A-1: 1.35 kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 携带包 ×1, 彩色标签(用于识别通道) ×1, 使用注意事项 ×1 |
选件/附件
转换线CT9901
电流传感器连接器12pin - 10pin转换
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
