规格参数

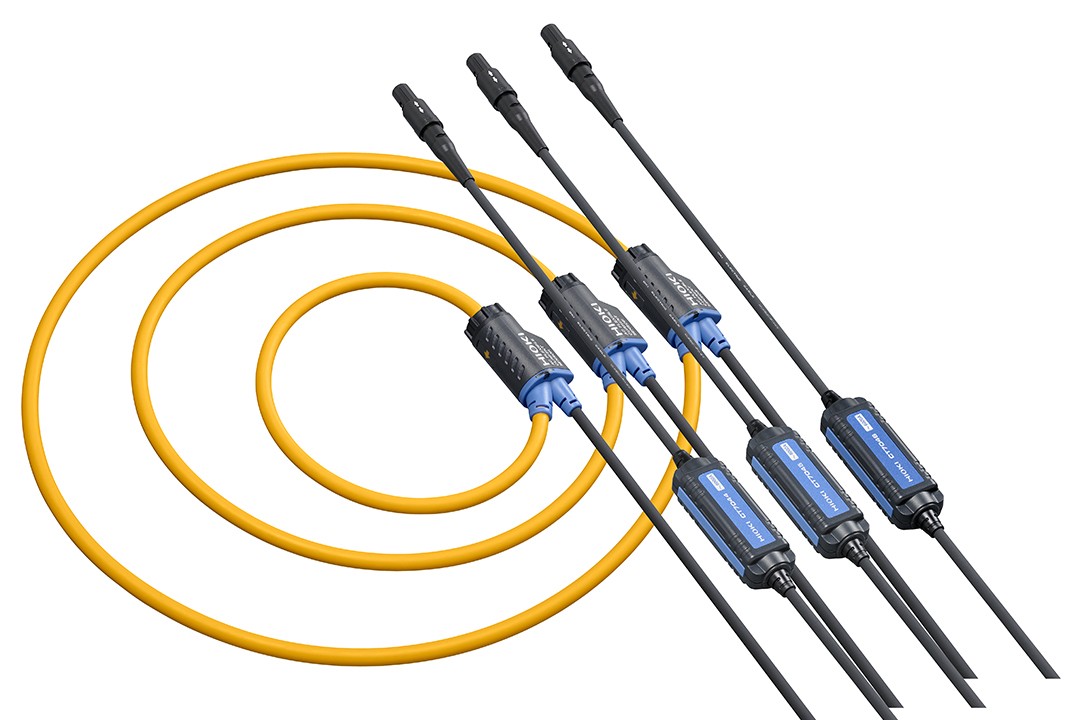

产品概述
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直径：φ 254mm〜φ 100mm
技术规格
基本参数（精度保证期1年，调整后精度保证期1年）
| CT7046 | CT7045 | CT7044 | |
|---|---|---|---|
| 额定测试电流 | AC 6000 A | ||
| 内部量程结构 | AC 600 A/ 6000 A （※量程变化由对应的仪器控制） | ||
| 最大测试电流 （45Hz～66Hz） | 10000 A 连续 (量程6000 A, 有频率降额) | ||
| 频带 | 10 Hz～50 kHz (±3dB) | ||
| 振幅/相位精度 （45Hz～66Hz） | ±1.5 % rdg. ±0.25 % f.s. (f.s.根据内部量程而定) ±1° 以内 | ||
| 输出率 | 1 mV/A (600 A), 0.1 mV/A (6000 A) | ||
| 对地最大额定电压 | AC 600 V (CAT IV) AC 1000 V (CAT III) | ||
| 可测导体直径 | φ 254 mm以下 | φ 180 mm以下 | φ 100 mm以下 |
| 输出连接器 | HIOKI PL14 | ||
| 体积 | 柔性圈横截面φ 7.4 mm，线长：柔性圈-电路盒之间2.3m，输出线：20cm，电路盒：25W × 72H × 20D mm | ||
| 重量 | 186 g | 174 g | 160 g |
| 附件 | 使用说明书×1，电流传感器使用注意事项×1 | ||
