产品概述

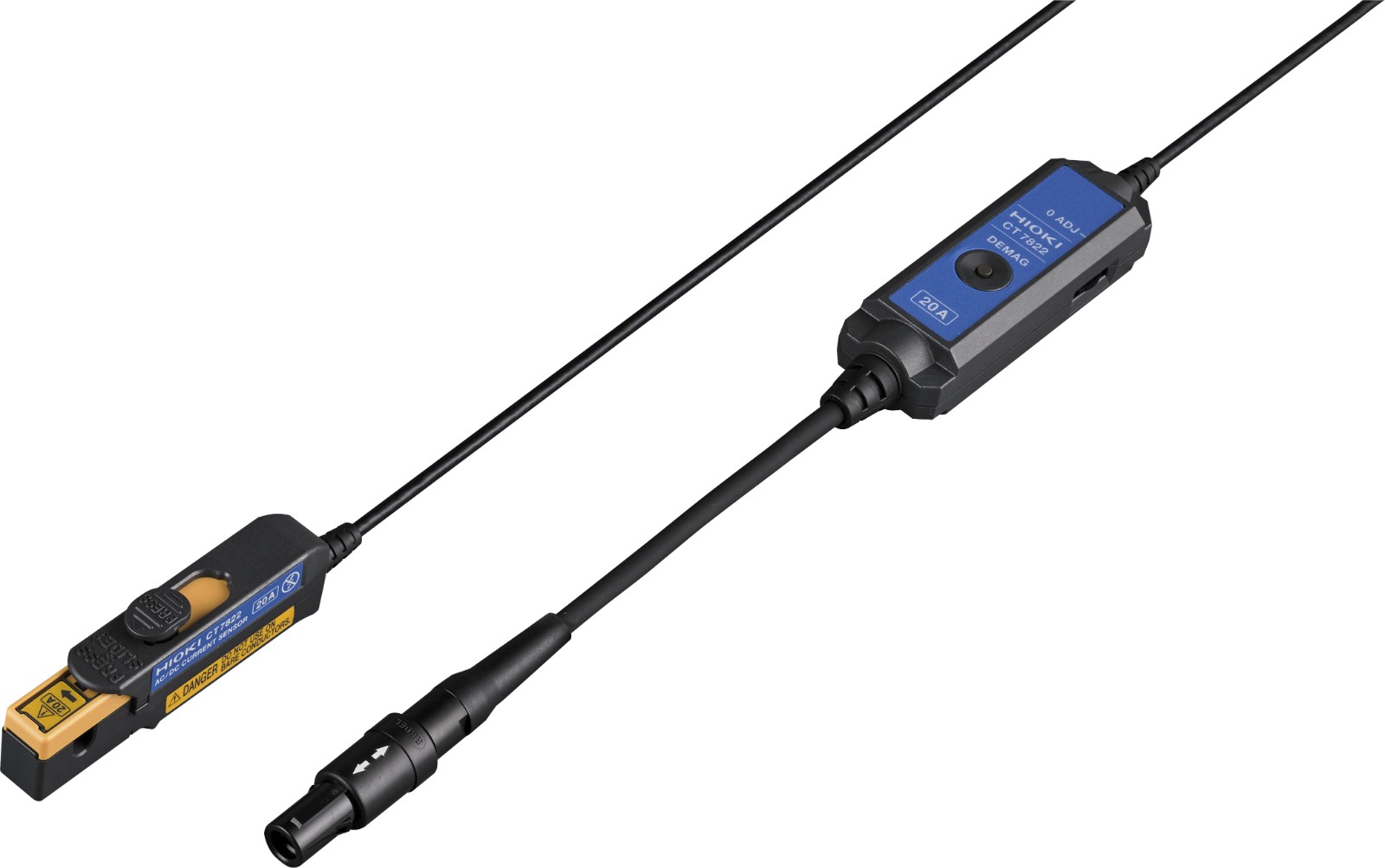

能够在不影响配线和电路的情况下进行测量的高精度钳型电流传感器

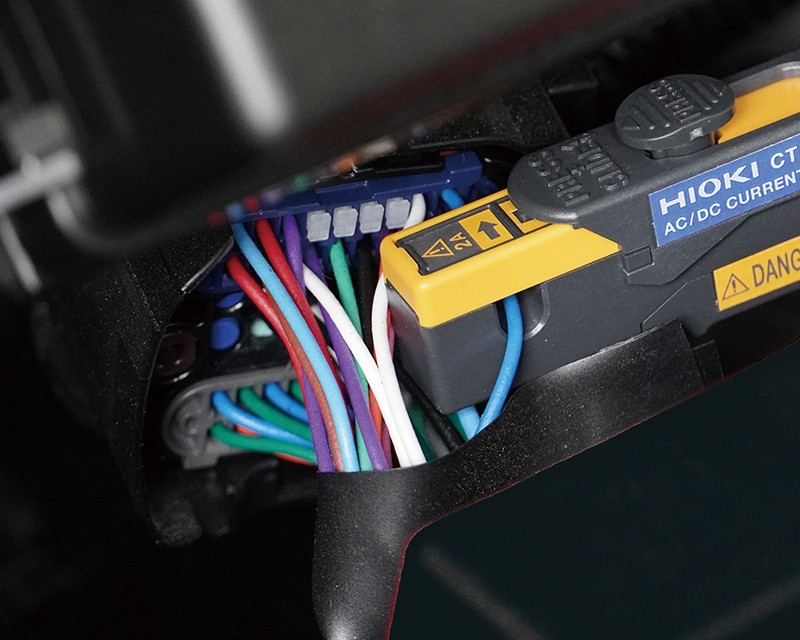

小型· 非接触式· 高精度
即使在布线困难、空间有限的情况下，也能轻松地安装多个传感器。小型也能实现高性能、高精度测量。
应用温度范围广
即使在周围温度变化范围为-40℃至85℃的环境下，也能精确测量低电平直流（DC）电流。

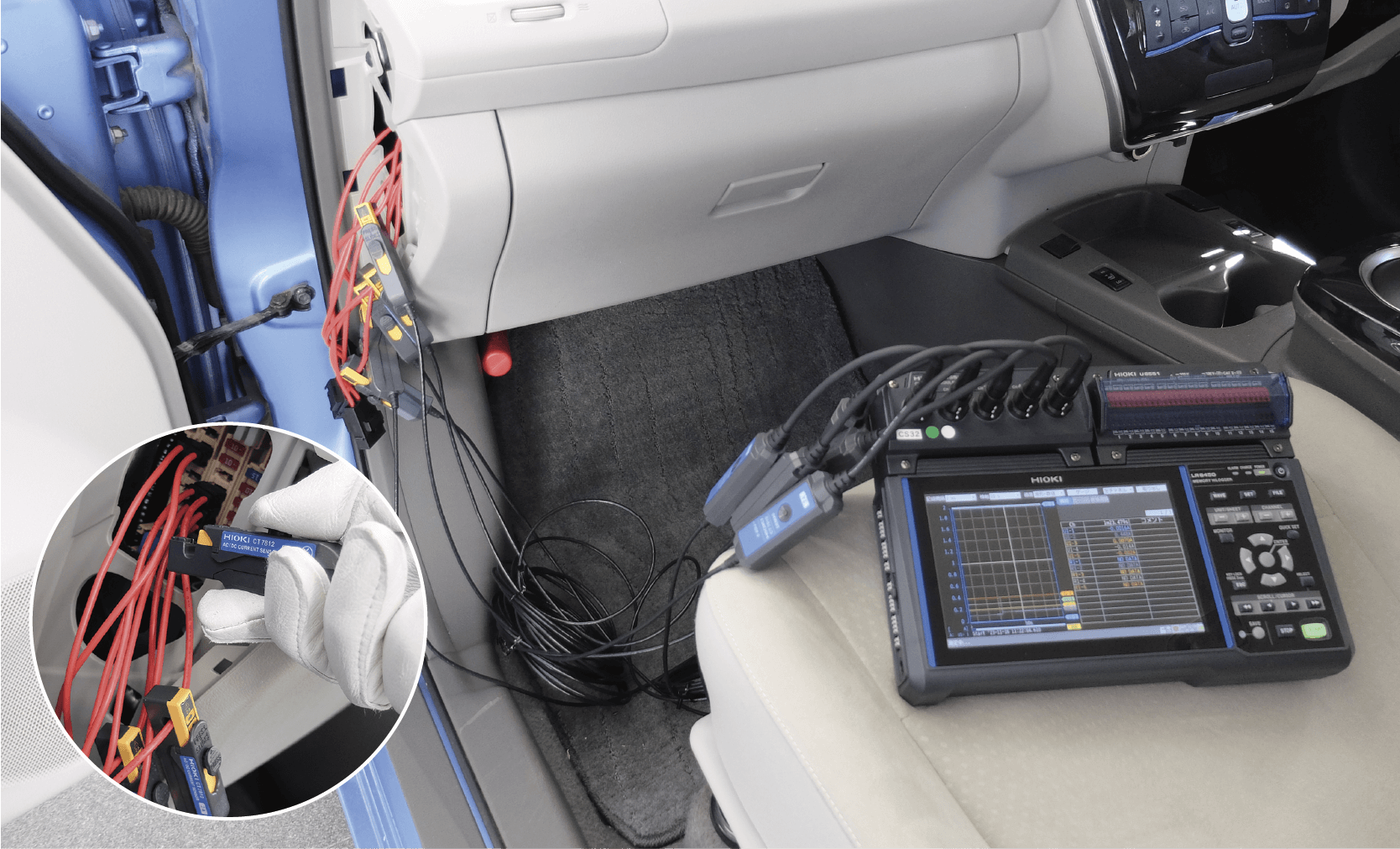

助力新能源车能耗管理的暗电流测量
为提升新能源车续航里程，掌握 ECU、电气设备等器件的功耗及暗电流情况至关重要。通过测量电动汽车整车各类器件的工作电流与暗电流，为整车电力管理提供支持。
点击查看详情

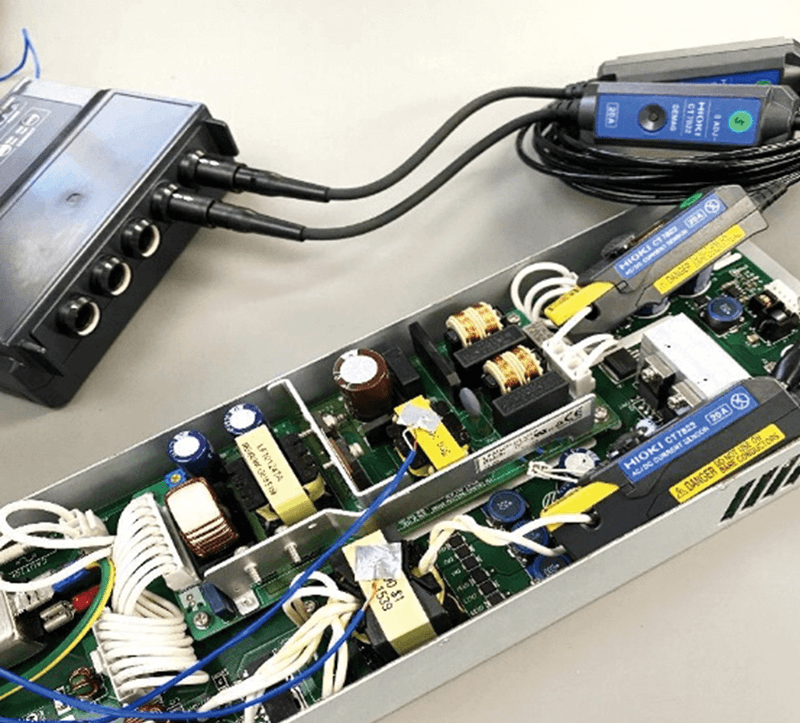

为削减范围三排放而加速产品开发
为实现范围三减排目标、达成脱碳适配，必须准确掌握自有产品对环境产生的影响。制造商必须向终端用户明确公示其产品的功耗。同时，降低自有产品功耗也成为开发工程师的重要任务。
本文将介绍如何通过采集电流与温度数据，为发现电子设备内部元器件的能量损耗提供线索。
点击查看详情
技术规格
基本参数（精度保证时间1年）
| 额定测量电流 | AC/DC 20A |
|---|---|
| 最大输入电流 | 30 A rms连续(±43 A peak频率降额以下) |
| 频率范围 | DC～100kHz |
| 基本精度 | DC± 0.3％ rdg. ±0.1％ f.s. |
| 可测量导体直径 | φ 5 mm以下 |
| 连接器形状 | HIOKI PL14 |
| 可使用温度范围 | 传感器部:-40℃〜85℃、80% rh以下(无结露) 继电盒:-25℃~50℃，80% rh以下(无结露) |
| 外形尺寸 | 传感器部: 76.5W × 23.4H ×14.2D mm (不含突起部、电线) 继电盒: 80W × 20H × 26.5D mm (不含突起部、电线) |
| 重量 | 140 g |
| 输出线长度 | 4m (传感器与继电盒之间)、0.2 m (继电盒与输出连接器之间) |
| 附件 | 彩色标签(频道识别用)、便携包、使用说明书、使用注意事项 |
选件/附件
电流模块U8556
最快1ms/S电流测量模块
查看详情
无线电流模块LR8536
最快1ms/S电流测量模块
查看详情
