规格参数
产品概述

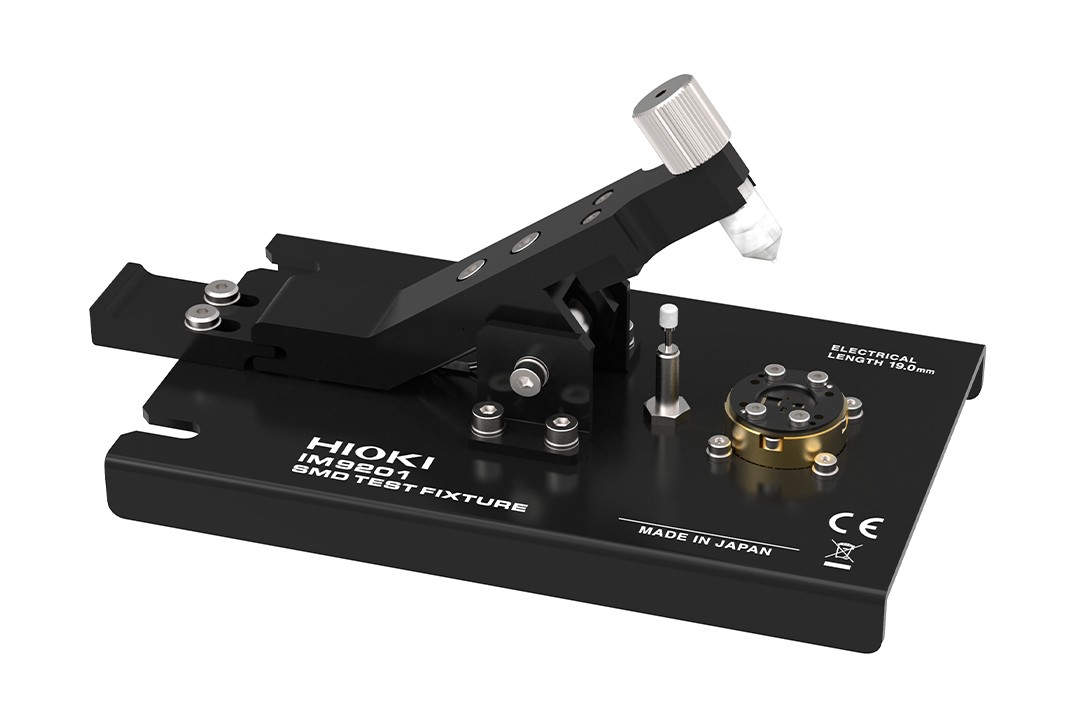

高频测量3GHz，对应6尺寸的SMD
使用IM9201进行LCR测量
IM7580系列5种机型的测量频率覆盖了1MHz〜3GHz。
和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。
技术规格
基本参数
| 可用频率范围 | DC～3 GHz |
|---|---|
| 可测样品尺寸 | 0603, 1005, 1608, 2012, 3216, 3225 (JIS单位mm, 相当于EIA 0201～EIA 1210尺寸) |

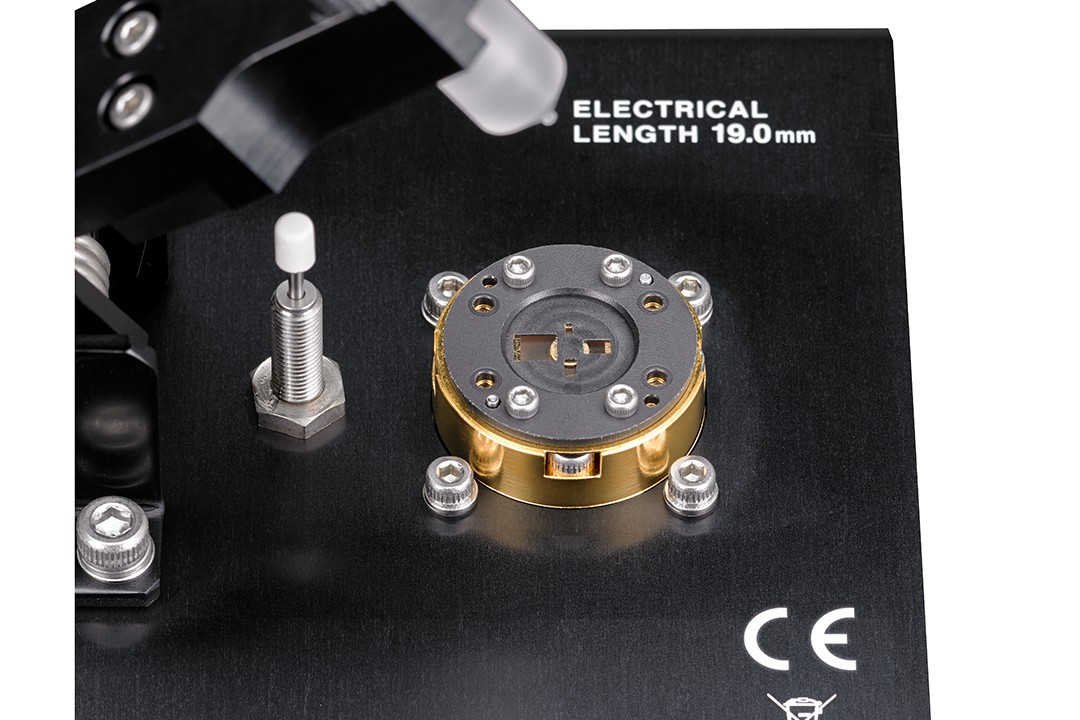

| 电极结构 | 底部电极 |
| 最大输入电压 | ±42 Vpeak (AC+DC) |
| 适用机型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※测试频率高达3GHz，近日发售 |
| 追加误差 | 阻抗： ±Ze [%] 相位 ： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗测量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz] |
选件/附件
- 阻抗分析仪IM7580
测量频率1MHz-300MHz阻抗分析仪
查看详情

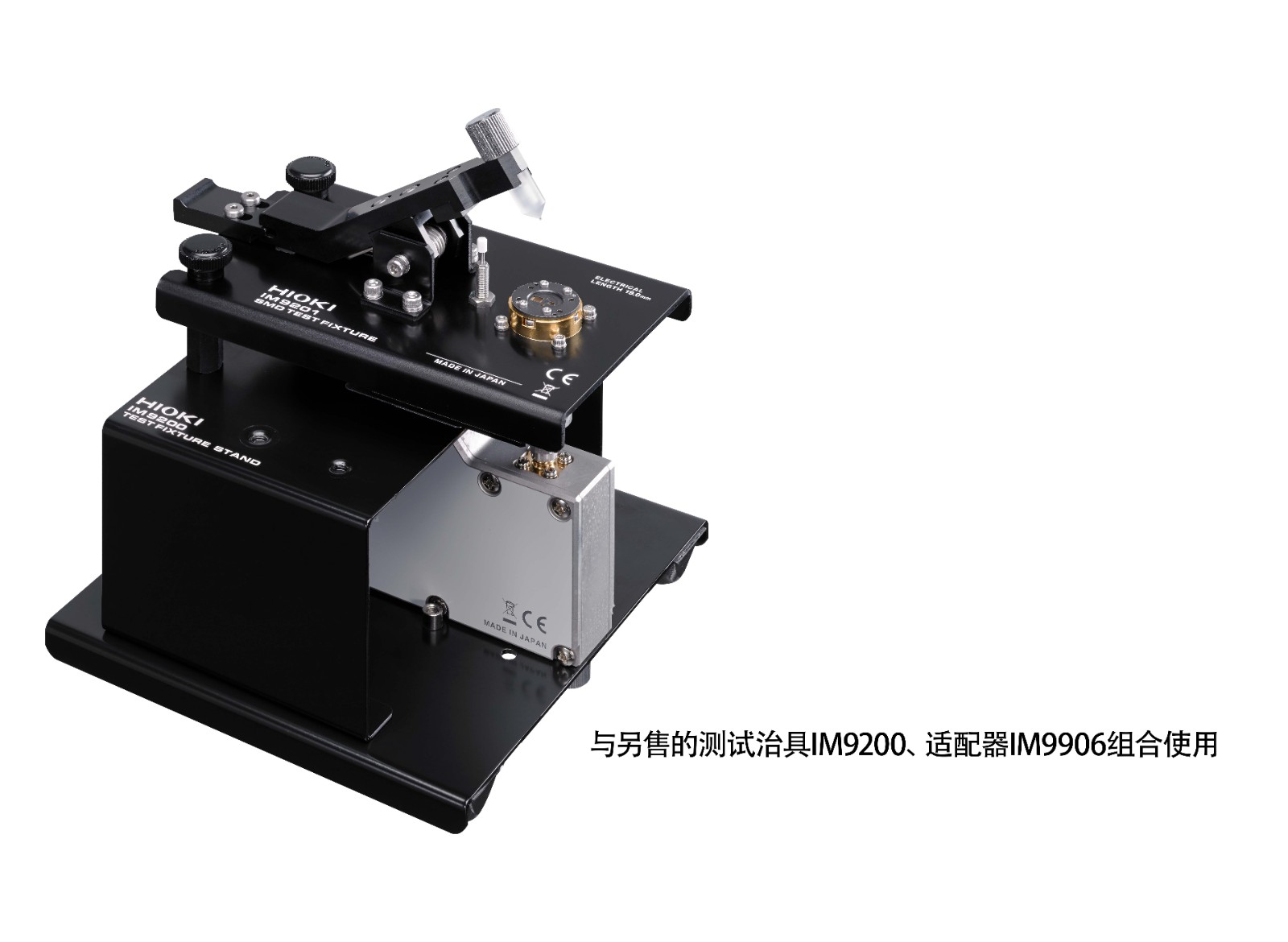

测试夹具台IM9200
标配放大镜
查看详情
校准套件IM9905
OPEN/SHORT/LOAD的套装
查看详情

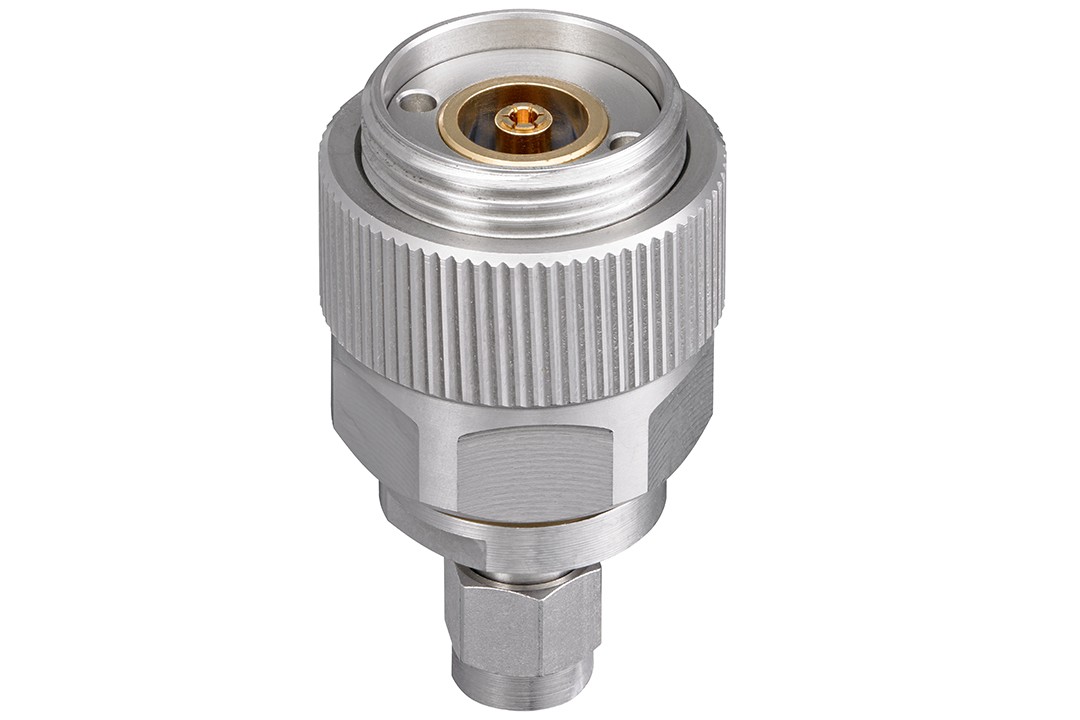

适配器(3.5mm-7mm)IM9906
3.5mm(公头)-7mm转换
查看详情
