规格参数
产品概述

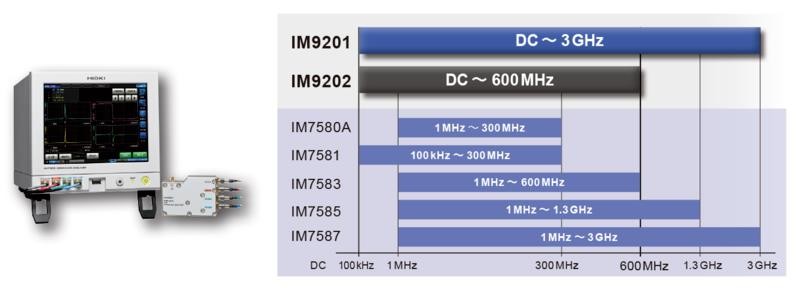

高频测量600MHz
最高可进行600MHz的高频测量

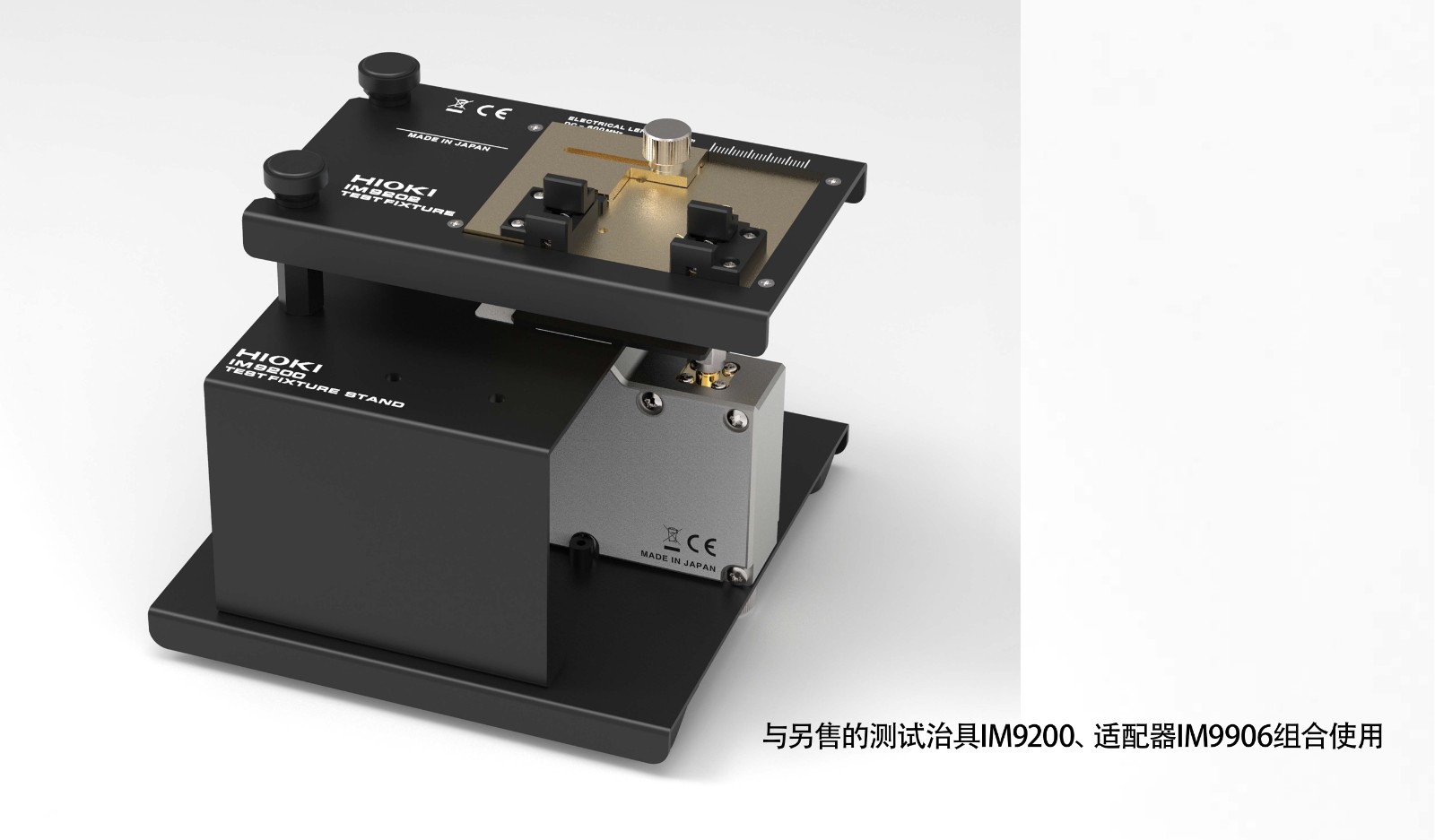

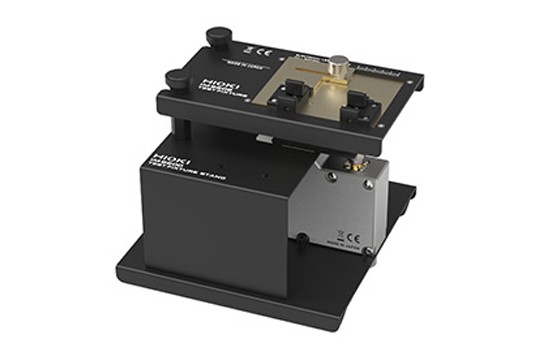

是阻抗分析仪IM7580系列专用的测试治具。
技术规格
基本参数
| 可用频率范围 | DC 〜 600 MHz |
|---|---|
| 可测样品尺寸 | 带引脚的元件 轴向 元件本体长度: 1 mm 〜25 mm 引脚长度：2 mm ～ 10 mm 到引脚的高度： 2.5 mm 以下 径向 引脚间隔: 2 mm 〜26 mm 引脚长度: 2 mm 以上 SMD 元件长度：1.6 mm ～ 23 mm 元件宽度：0.8 mm 以上 元件高度：0.65 mm 以上 |
| 和样品的连接 | 2端子连接侧面电极 |
| 最大输入电压 | ±42 Vpeak (AC+DC) |
| 适用机型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587 |
| 附件 | 带引脚元件用H侧夹子×1，带引脚元件用L侧电极×1，SMD用L侧电极×1，SMD开路补偿用治具×1，短路板×1，清洁刷×1，携带包×1，使用说明书×1 |
选件/附件
- 阻抗分析仪IM7580
测量频率1MHz-300MHz阻抗分析仪
查看详情

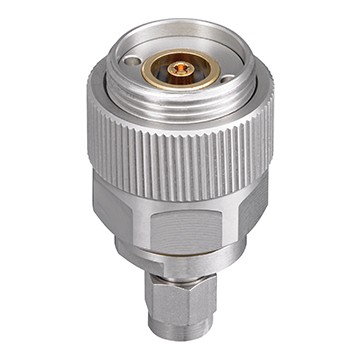

适配器(3.5mm-7mm)IM9906
3.5mm(公头)-7mm转换
查看详情

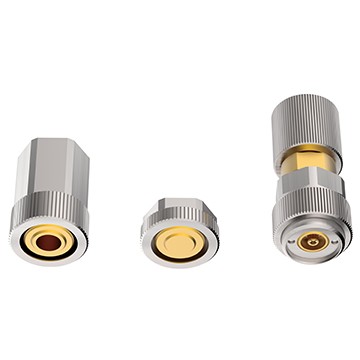

校准套件IM9905
OPEN/SHORT/LOAD的套装
查看详情

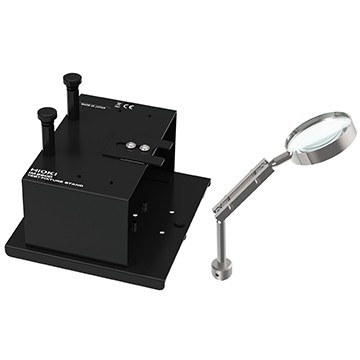

测试夹具台IM9200
标配放大镜
查看详情
