产品概述
高绝缘、高速采样测量模块。安全地进行高压电池的充放电试验。

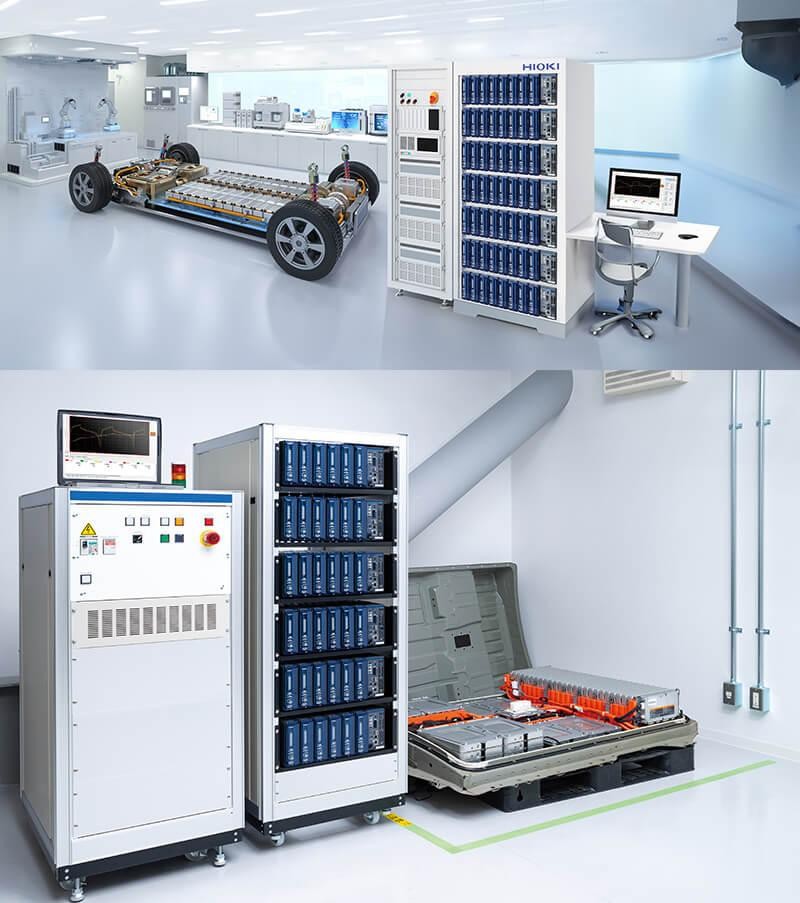

【扩展性】增加模块数量，应对将来配备更多电芯的高压电池系统评估
该模块可以15ch、10ms 采样来测量电压和温度。
如果将使用的通道数限制为8ch，则可以使用5ms高速采样进行测量。
每台数据采集仪最多可连接10个测量模块，扩展到150ch。
符合EIA标准的19英寸机架，1层可容纳1台主机+6个测量模块，可构建90ch。
此外，高性能机型LR8102通过可选的光缆连接主机，可同步10台主机的采样，最多扩展至1500ch的测量通道。
由于具备可扩展性，所以可应对将来配备更多电池电芯的高压系统的评估需求。

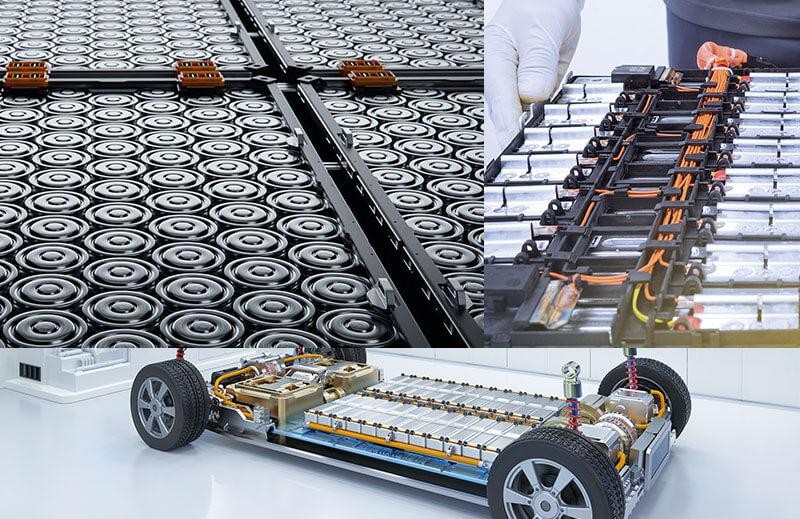

【绝缘性】安全测试1500V电池包的电芯电压
对地电压：DC 1500 V (CAT II) 绝缘
符合 EN IEC 61010 安全标准
虽然每个电池电芯本身的电压低至约4V，但为了安全测量目前使用的800V电池包中每个电芯的电压，需要最大额定对地电压为DC 800 V 或更高的测量仪器。

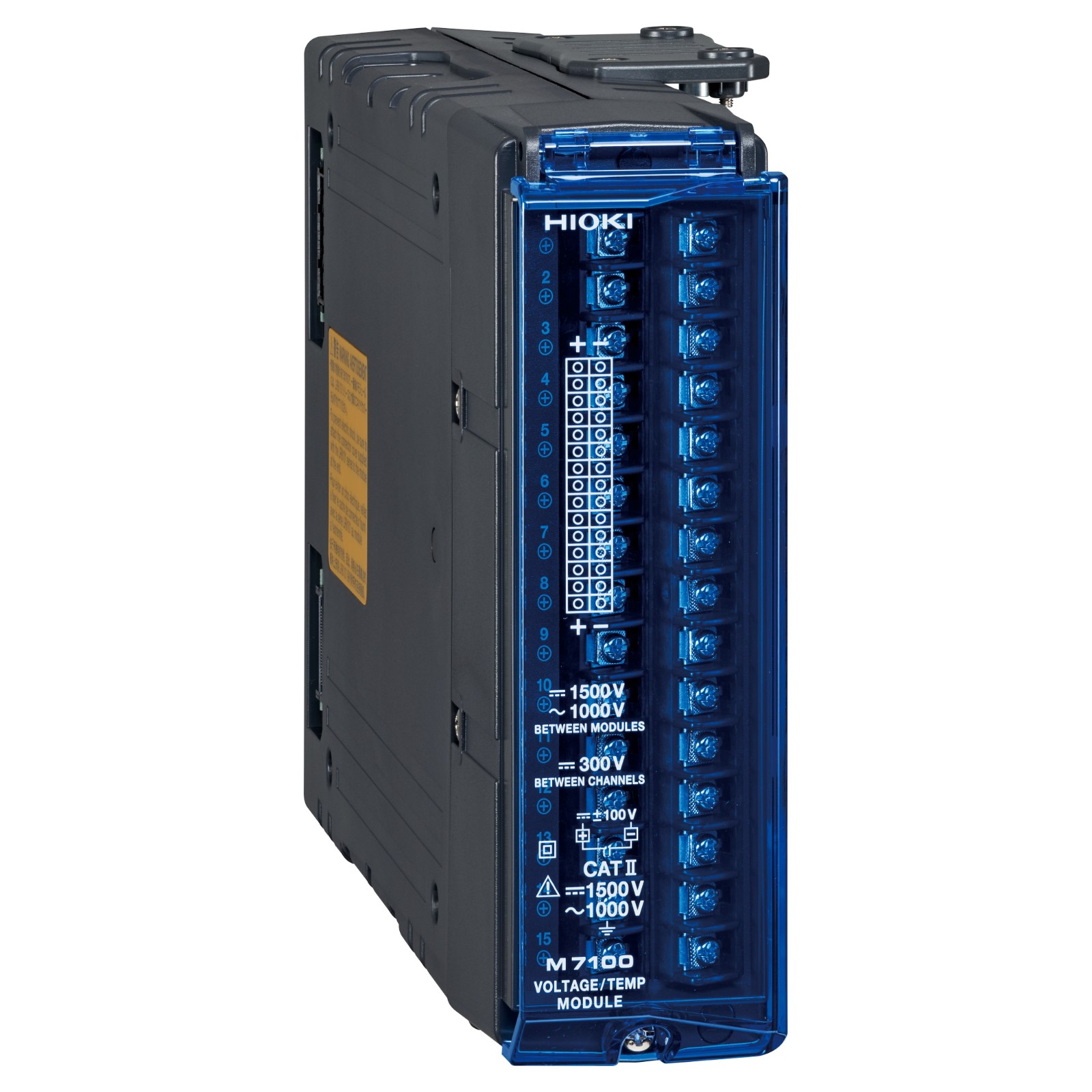

M7100 的最大额定对地电压为 1500 V，使其能够轻松、安全地测试 800 V 的电池。
它还可以测量超过800V的电池包和超过1000V的ESS等储能系统中每个电芯的电压和温度。
【高速性】最快可以每 5 ms 的速度一次性输出所有电芯数据并支持 HILS：使用 LR8102 时
使用 UDP 通信（*1）可以将数据持续高速传输到主机系统。
它以最快 5 ms 的速度(*2) 执行高速采样并输出即时数据。
*1: UDP通信是可以与数据采集仪LR8102一起使用的功能。
*2: 可以在测量通道为 1ch 至 8ch 时设置5 ms 采样。（仅电压）
数据采集仪可以最快5 ms的间隔持续获取测量的电芯电压数据，因此该数据可用于HILS等实时模拟。
此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。

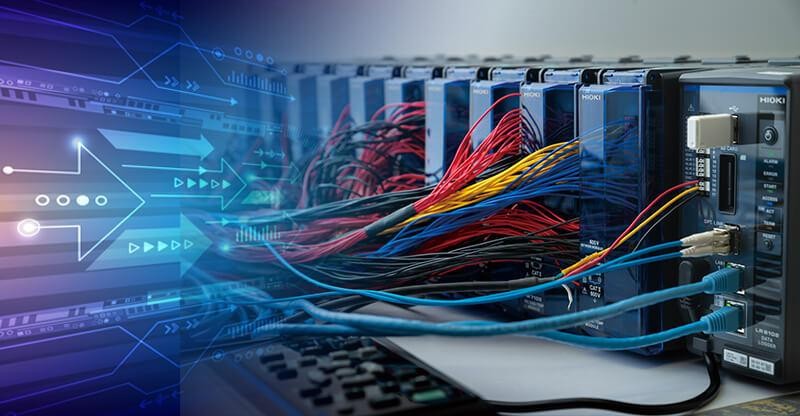

【测量性能】可准确测量电池电芯电压
因为测量模块的信号输入电阻设计成至少 100 MΩ，所以能尽可能最大限度地减少数据采集仪的泄漏电流。
此外，还配备了锂电池的6V量程和燃料电池的2V量程，可以18bit的A/D分辨率高精度测量电芯电压。
技术规格
基本参数（精度保证时间1年）
| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | -10℃～55℃, 80% RH 以下 (无结露) |
| 耐电压 | AC 7.4 kV 1分钟(灵敏度电流1 mA ) 各输入通道(+，-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+，-) |
| 输入通道数 | 15 CH |
| 输入端子 | M3螺丝端子板(每1ch 2个端子)，带有端子板保护罩 |
| 测量对象 | 电压 热电偶(K, J, E, T, N, R, S, B, C) |
| 输入方式 | 基于半导体继电器的扫描方式、浮空不平衡输入 全通道绝缘 |
| A/D分辨率 | 18 bit |
| 最大输入电压 | DC ±100 V |
| 通道间最大电压 | DC 300 V |
| 对地最大额定电压 | DC 1500 V CAT Ⅱ，预期瞬态过电压8000 V DC 1000 V CAT Ⅱ，预期瞬态过电压6000 V |
| 模块间最大额定电压 | DC 1500 V, AC 1000 V |
| 输入电阻 | 100 MΩ以上(电压10 mV f.s.~6 V f.s .量程、1-5 V f.s .量程、热电偶全量程) 1 MΩ ±5% (电压10 V f.s. ～ 100 V f.s. 量程) |
| 数据更新间隔 | 5 ms (*1), 10 ms (*2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s *1:本模块所有测量通道全设置成了电压量程，使用通道数为1ch~8ch时可选择 *2:设置了热电偶断线检测OFF时可以选择 |
| 测量量程 | 电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 体积·重量 | 约53W × 166H × 263D mm, 1.3 kg |
| 附件 | 使用说明书×1 |
