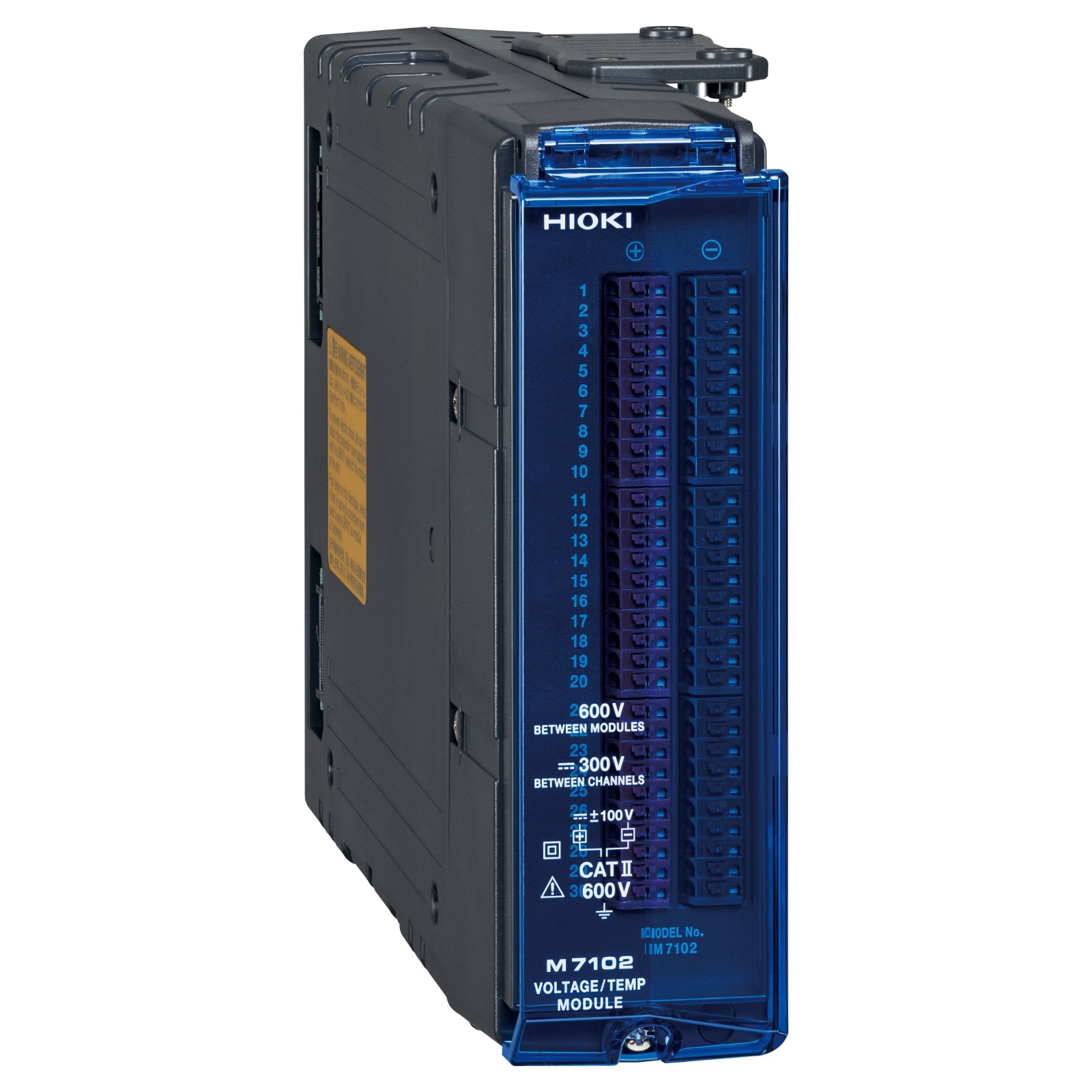

节省空间的多通道测量模块。安全地进行高电压电池的充放电试验。

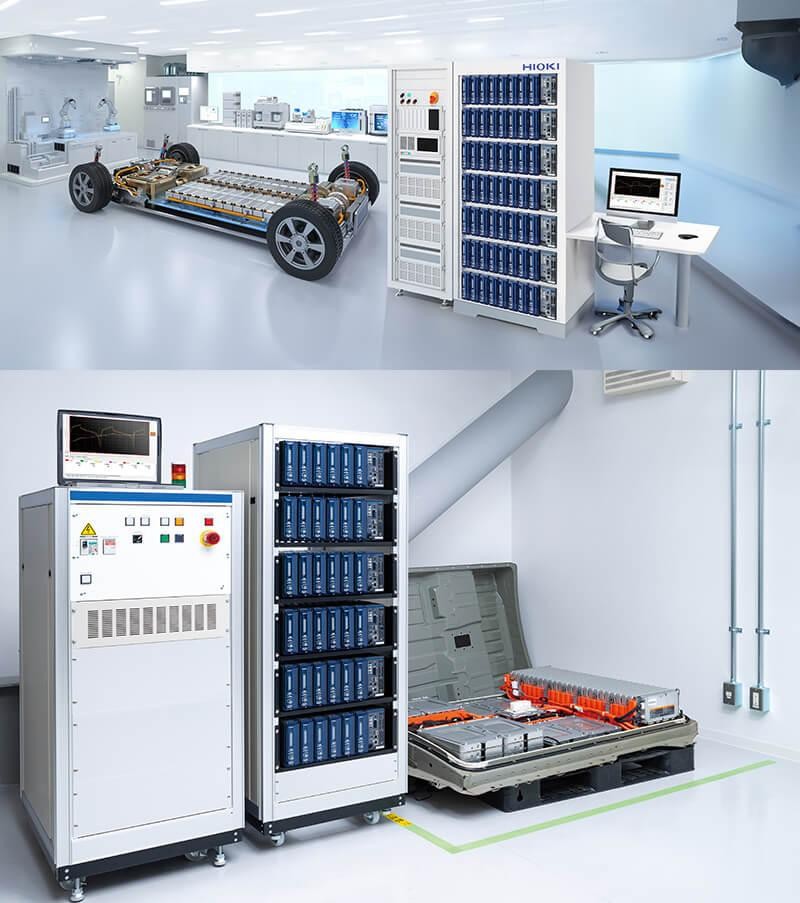

【扩展性】 适用于电池检测、半导体老化测试等多点测量
单个测量模块可测量30ch电压和温度，其特点是空间利用率高。
每个数据采集仪最多可连接 10 个测量模块，扩展至 300 ch。
符合EIA标准的19英寸机架，1层可容纳1台主机+6个测量模块，可构建180ch。
此外，高性能机型LR8102通过可选的光缆连接主机，可同步10台主机的采样，最多扩展至3000ch的测量通道。
它适用于电压和温度的多点测量，例如现成电芯过程中的检查和半导体老化测试
【绝缘】 安全测试600V电池包的电芯电压
对地电压：D C600 V (CAT II) 绝缘
符合 EN IEC 61010 安全标准
虽然每个电池电芯本身的电压低至约4V，但为了安全测量目前主流的400V电池包中每个电芯的电压，需要最大接地电压为400V或更高的测量仪器。
M7102 的最大额定对地电压为 600 V，使其能够轻松、安全地测试 400 V 的电池。
【高速性】 通过高速采样详细捕捉电压波动
M7102采样率
・使用1ch～30ch时：最快20ms
・使用1ch～15ch时：最快10ms
在汽车电池包充放电测试过程中可以记录电芯电压和温度的变化。

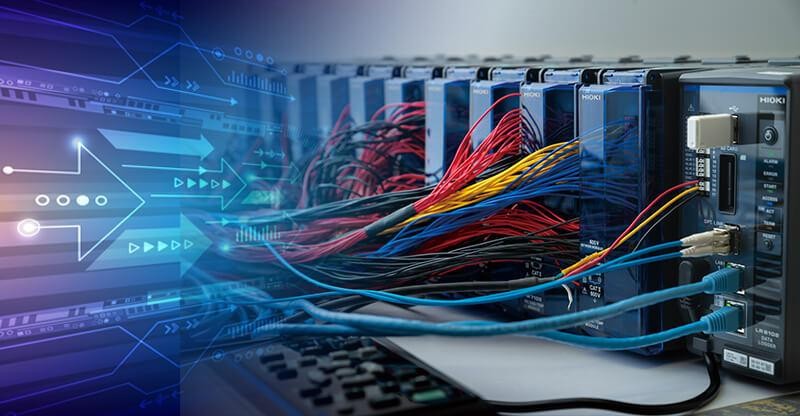

【测量性能】可准确测量电池电芯电压
因为测量模块的信号输入电阻设计成至少 100 MΩ，所以能尽可能最大限度地减少数据采集仪的泄漏电流。
此外，还配备了锂电池的6V量程和燃料电池的2V量程，可以18bit的A/D分辨率高精度测量电芯电压。
技术规格
基本参数（精度保证时间1年）
| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | -10℃～55℃, 80% RH 以下 (无结露) |
| 耐电压 | AC 3.6 kV 1分钟(灵敏度电流1 mA ) 各输入通道(+，-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+，-) |
| 输入通道数 | 30 CH |
| 输入端子 | 按键式端子板（每1CH 2个端子)，带有端子板保护罩 |
| 测量对象 | 电压 热电偶 (K, J, E, T, N, R, S, B, C) |
| 输入方式 | 基于半导体继电器的扫描方式、浮空不平衡输入 全通道绝缘 |
| A/D分辨率 | 18 bit |
| 最大输入电压 | DC ±100 V |
| 通道间最大电压 | DC 300 V |
| 对地最大额定电压 | AC，DC 600 V CAT Ⅱ，预期瞬态过电压4000 V |
| 模块间最大额定电压 | AC, DC 600 V |
| 输入电阻 | 100 MΩ以上 电压圧10 mV f.s.～6 V f.s. 量程, 1-5 V f.s. 量程, 热电偶 全量程) 1 MΩ ±5% (电压10 V f.s. ～100 V f.s. 量程) |
| 数据更新间隔 | 10 ms (*1), 20 ms (*2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s *1:设置了热电偶断线检测OFF，使用通道数从1ch~15ch时可以选择 *2:设置了热电偶断线检测OFF设定或热电偶断线检测ON，使用通道数从1ch~15ch时可以选择 |
| 测量量程 | 电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 体积·重量 | 约53W × 166H × 263D mm, 1.2 kg |
| 附件 | 使用说明书×1 |
选件/附件
数据采集仪LR8101，LR8102
适用于系统集成，可扩展模块的数据采集仪
查看详情
