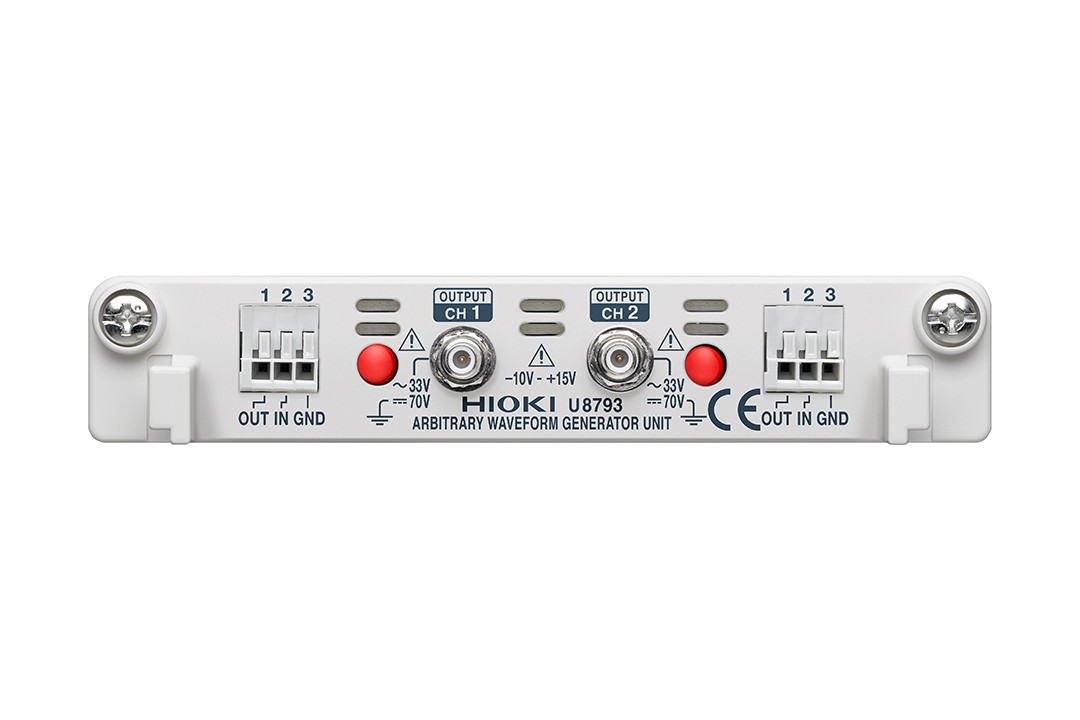

任意波形发生单元 U8793

型号：U8793

分类 HIOKI 日置 / 信号发生器,波形发生器应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

2通道，FG功能10mHz〜100kHz，任意波形功能D/A更新2MHz，输出-10V〜15V

1台存储记录仪可实现多通道任意波形发生功能和波形测量记录功能。改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。

输出端子	通道数：2ch，SMB端子（输出电阻1 Ω以下）对地最大额定电压：AC30Vrms或DC 60V
输出电压范围	-10 V～15V （振幅设置范围 0 V～20 Vp-p，设置分辨率1 mV)
最大输出电流	10 mA (允许负载电阻 1.5 kΩ以上)
FG功能	DC, 正弦波, 矩形波, 脉冲波, 三角形波, 楔形波输出频率 10 mHz～100 kHz
任意波形发生功能	使用MR8847A等测量到的波形, 7075的波形, PW3198的波形, SF8000, CSV格式的波形, D/A更新率 2MHz (使用16bit D/A)
扫描功能	频率、振幅、补偿、占空比（仅限脉冲）
编程功能	最大128步进（每个步进的循环计数设置，整体循环计数设置）
其他	自检功能（电压）、可外部输入输出控制
体积和重量	106W × 19.8H × 196.5D mm, 250 g
附件	无

🔒
