产品概述
终端具备远程升级功能，不用进入变电站，即可实现程序的升级和维护。
功能特点
1、接收数据：接收无线温度传感器上传的温度和传感器工作电压。
2、显示数据：高清彩色液晶显示接收到的数据，显示效果更直观，背光开关可控。
3、湿度测量：实时测量并显示当前环境湿度。具有一路常开触点，当湿度超限时，可控制除湿设备的启动。
4、时钟功能：实时时钟显示，并作为事件记录的时间基准。
5、参数设置：所有参数灵活可设，操作方便，掉电数据不丢失。
6、报警输出：当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示。
7、数据上传：定时将接收到的测温点数据上传后台主站。报警信息即时上传。
8、报警显示功能：显示当前报警测温点，报警开始时间、结束时间和持续时间；
9、密码管理：采用密码管理方式，设置参数时必须输入密码。
10、自检功能：终端具有自检和自维护功能
11、远程升级功能：终端具备远程升级功能，不用进入变电站，即可实现程序的升级和维护。
技术参数
无源无线温度传感器性能指标
1、工作电源：感应取电
2、工作电流范围：10A-5000A
3、温度测量范围：-55℃~125 ℃
4、测量分辨率：0.1℃
5、测温精度：±0.5℃
6、无线传输距离：≤50米(433MHz)室内环境；≤150米(433MHz)空旷地；
7、发射功率：≤10mW
8、外壳材料：耐高温阻燃硅胶材料
9、安装方式：捆绑式
10、外形尺寸：主体尺寸:46mm*35mm*21mm,表带总长：380mm

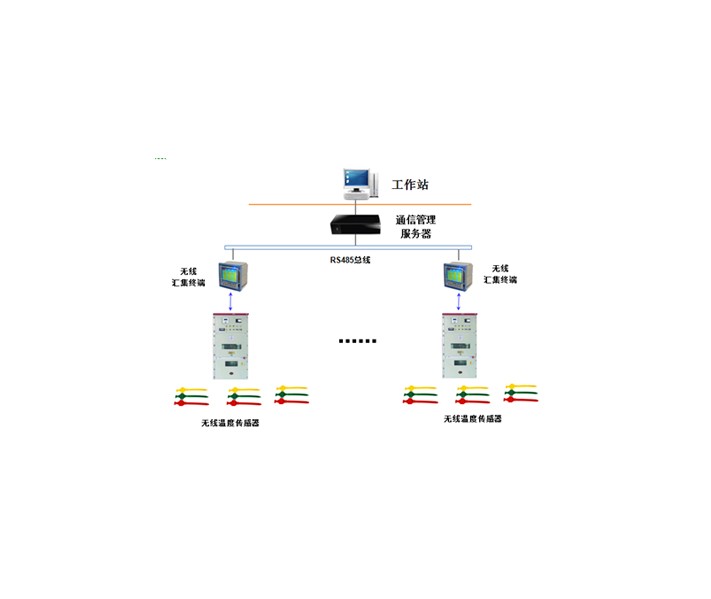

无线汇集终端
参数名称 | 技术指标 | |
无线通信参数 | 无线频率 | 433MHz，IEEE802.15.4 |
管理无线模块 | ≤2个 | |
通信距离 | ≤800米（空旷地） | |
管理温度采集器数量 | ≤256个 | |
上行通讯参数 | 通信接口 | RS485接口，2路 |
上行波特率 | ≤19200bps | |
主机组网数量 | ≤32台 | |
通信规约 | Modbus规约《无线测温系统通讯协议》 | |
湿度测量参数 | 监测路数 | 1路 |
测量范围 | 0~100% RH | |
测量精度 | ±3% RH（20%~80%RH） | |
除湿控制出口 | 1路常开触点，触点容量AC220V/1A | |
报警参数 | 本地声音报警 | 1路，蜂鸣器告警 |
远程告警出口 | 1路常开触点，触点容量AC220V/1A | |
温度报警值 | 可设 | |
湿度报警值 | 可设 | |
告警电压值 | 2.7V | |
显示参数 | 测温点显示路数 | 轮流显示256路测温点的当前温度值 |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 1% | |
电池电压显示分辨率 | 0.01V | |
其它显示 | 能够显示终端自检信息和运行状态 |
