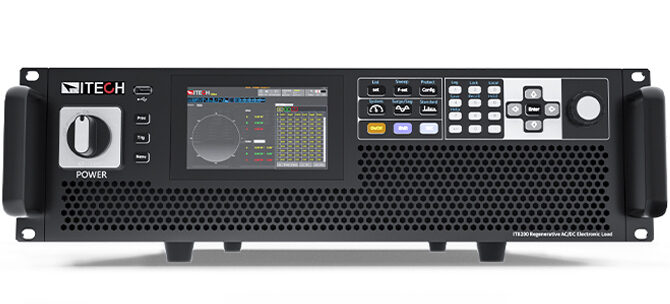

IT8200系列 回馈式交/直流电子负载

IT8200系列 回馈式交/直流电子负载

型号：IT8200
分类 ITECH 艾德克斯 / 交流电子负载系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

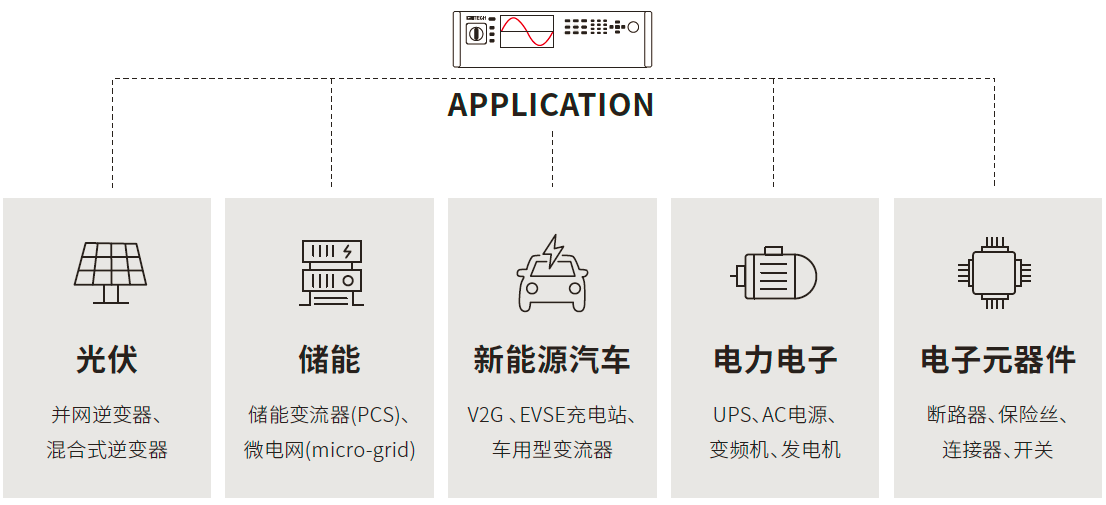

IT8200系列是一款回馈式的可编程交/直流电子负载，采用碳化硅(SiC)技术，高效的回馈能力可以将电能无污染的回馈电网，节省用电和散热成本的同时也符合节能环保的需求。AC模式下同时支持整流和非整流，提供了CC/CR/CP/CS/CC+CR/CE等多种操作模式，其中CE模式可以模拟单相整流RLC和并联RLC等多种电路拓扑。IT8200可以广泛应用于电动车对电网测试V2G、电动车充电站EVSE、逆变器Inverter、储能变流器PCS、不断电系统UPS等多个领域。 IT8200系列采用高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA，通过主从并机，可轻松扩展功率至960kVA。用户通过触摸屏设计的图形化界面可以直接定义不同波形，结合任意波形编辑功能和完善的保护功能，是研发、测试、系统搭建的理想选择。 产品型录 产品视频 操作视频 应用资料 用户手册

产品型号

型号电压电流功率分辨率精 度接 口尺寸
IT8202-350-10U-ATE350 V10 A2 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT8202-350-10U350 V10 A2 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT8203-350-30U350 V30 A3 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8204-350-20U-ATE350 V20 A4 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT8204-350-20U350 V20 A4 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT8205-350-30U350 V30 A5 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8206-350-30-ATE350 V30 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT8206-350-30350 V30 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT8206-350-90350 V90 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8209-350-90350 V90 A9 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8212-350-90350 V90 A12 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8215-350-90350 V90 A15 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT8230-350-180350 V180 A30 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2326U
IT8245-350-270350 V270 A45 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23215U
IT8260-350-360350 V360 A60 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT8275-350-450350 V450 A75 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT8290-350-540350 V540 A90 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT82105-350-630350 V630 A105 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT82120-350-720350 V720 A120 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT82135-350-810350 V810 A135 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT82150-350-900350 V900 A150 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT82165-350-990350 V990 A165 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U

*以上规格如有变动，恕不另行通知

产品特点

  • 采用碳化硅(SiC)技术
  • 高功率密度，3U可达15kVA，1U/2U可达6kVA
  • 量测Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak等16项参数
  • 主从均流，并机可达960kVA

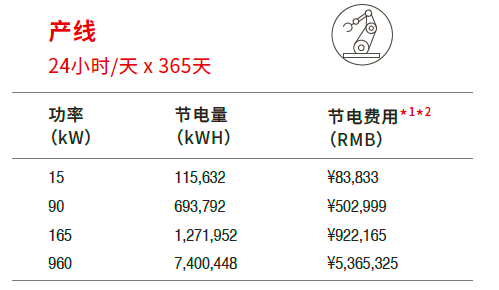

  • 高效的能量回馈
  • 电压可达350 VL-N
  • 支持单相/三相/反相，反相模式下可扩展至200%额定电压
  • 频率：16-500Hz
  • 支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能
  • 内建丰富的波形数据库
  • 触摸屏设计，简洁的UI界面
  • 内置USB/CAN/LAN/数字IO接口，选配GPIB/模拟量&RS232接口

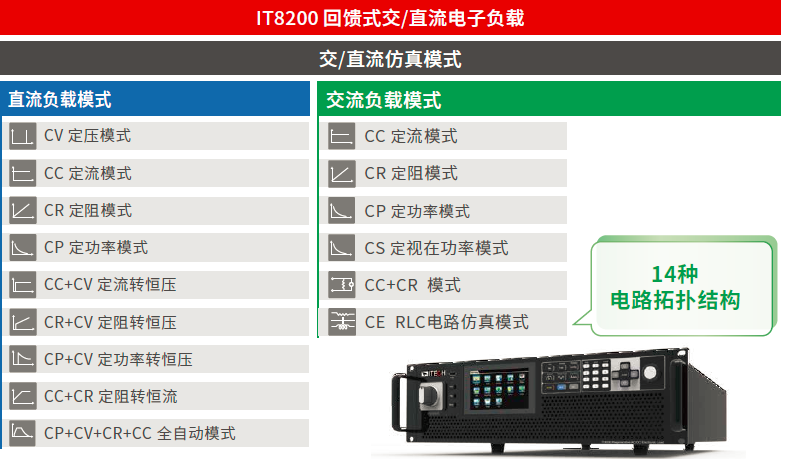

  • AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式
  • CE模式可以模拟单相整流RLC和并联RLC等14种电路拓扑
  • DC模式下支持CC/CR/CP/CV等9种工作模式

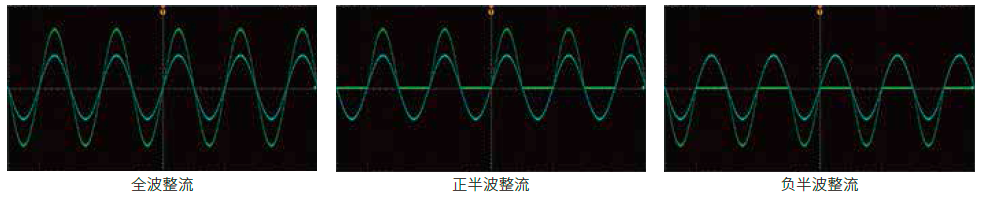

  • AC模式下支持整流和非整流两种模式

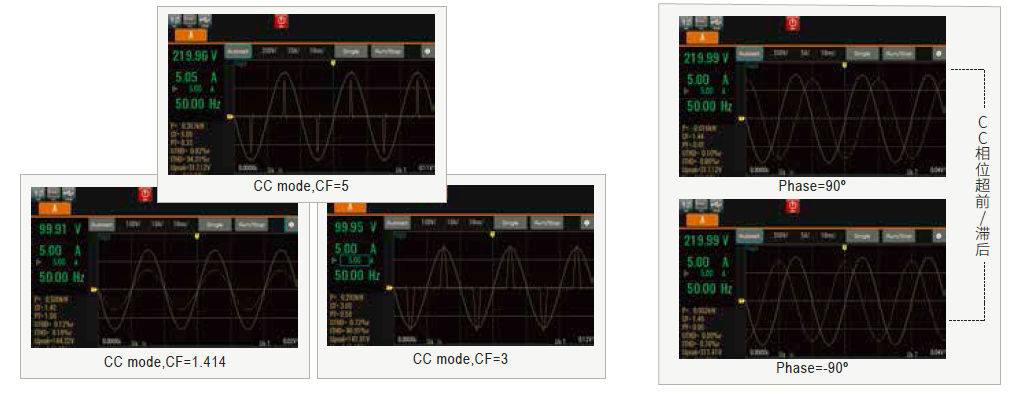

  • 可调节波峰因数：1.414 ~ 5.0
  • 支持相移功能，范围为-90 º~90 º *1
  • 单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1

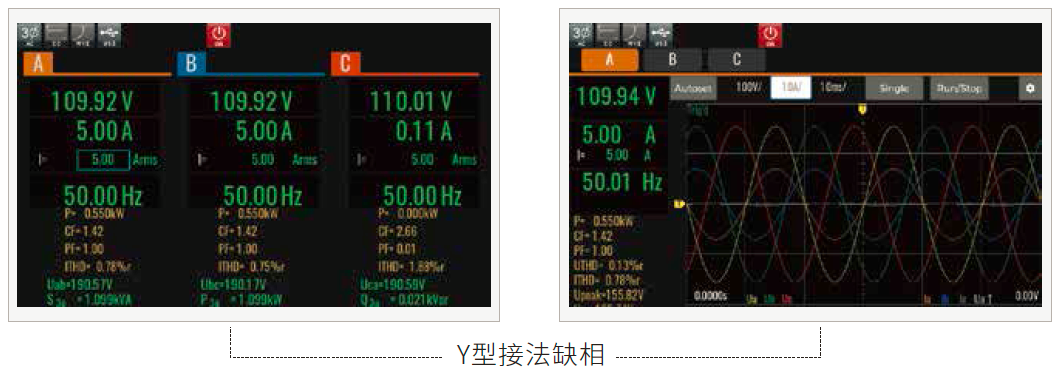

  • 三相AC模式下支持Y和Δ两种接入方式
  • 最高可达50次电压/电流谐波分析，内置IEC 61000-3-2/3-12法规测试 ；同时可以进行电流谐波模拟 *2
  • 支持抽载与卸除角度控制，0-359°全范围都可设定
  • 多种保护功能，包括自动清保护、瞬时过电压保护POVP、瞬时过电流保护POCP、欠电压保护UVP、软件看门狗等
  • 支持CANopen *3 、Modbus、LXI、SCPI等多种通讯协议
  • *1 开启整流功能后，相移的设置范围受峰值因数的约束
  • *2 基波≤60Hz
  • *3 即将发布
