IT8200E系列 回馈式交/直流电子负载

产品概要

IT8200E系列展现了高效回馈式可编程交直流电子负载的先锋技术，能够无污染地将电能高效回馈至电网，既节能又环保。在紧凑的3U机框内，它提供高达21kVA的功率，且利用主从并机技术，功率可轻松扩展超过1MVA。配备了触摸屏图形化界面，用户可以直接定义不同的波形，结合任意波形编辑功能和完善的保护机制，使其成为研发、测试和系统搭建的理想选择。 IT8200E系列在交流(AC)模式下可以开启Rectified整流功能，使负载工作在第一和第三象限，电压和电流始终同向。同时提供了多种工作模式，其中CE模式能模拟14种电路拓扑。IT8200系列的应用领域广泛，包括电动车与电网的测试（V2G）、电动车充电站（EVSE）、逆变器（Inverter）、储能变流器（PCS）、不间断电源系统（UPS）等。 产品型录 产品视频 操作视频 应用资料 用户手册

产品型号

*以上规格如有变动，恕不另行通知

产品特点

• 采用碳化硅(SiC)技术
• 高功率密度，3U可达21kVA
• 主从均流，并机可达1MVA+
• 高效的能量回馈
• 电压可达350 VL-N
• 支持单相/三相/反相，反相模式下可扩展至200%额定电压
• 频率：16-500Hz
• 支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能
• 内建丰富的波形数据库

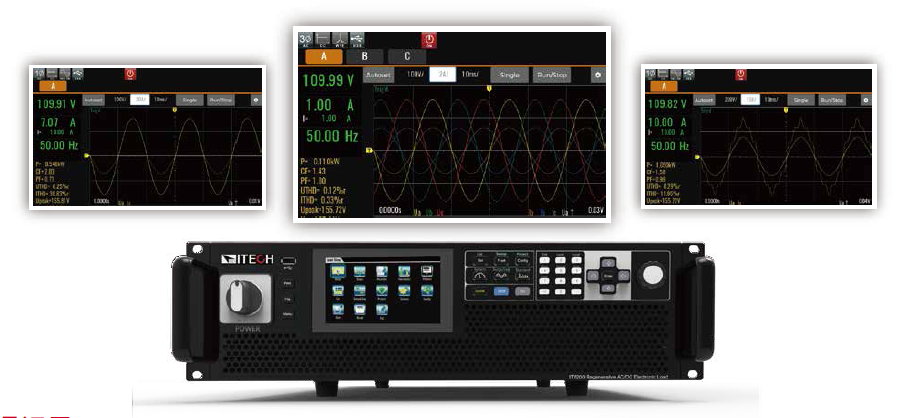

• 触摸屏设计，简洁的UI界面
• 内置USB/CAN/LAN/数字IO接口，选配GPIB/模拟量&RS232接口

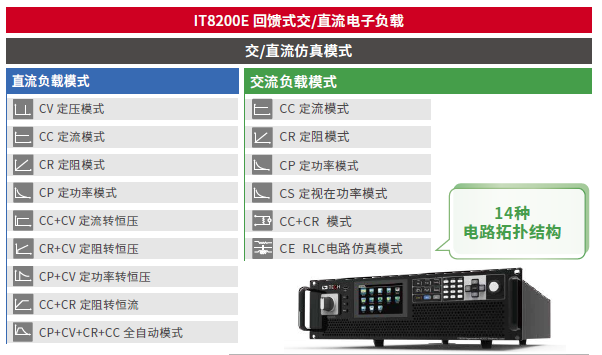

• AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式
• CE模式可以模拟单相整流RLC和并联RLC等14种电路拓扑
• DC模式下支持CC/CR/CP/CV等9种工作模式
• AC模式下支持整流和非整流两种模式
• 可调节波峰因数：1.414 ~ 5.0
• 支持相移功能，范围为-90 º~90 º *1
• 单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1
• 三相AC模式下支持Y和Δ两种接入方式
• 最高可达50次电压/电流谐波分析，内置IEC 61000-3-2/3-12法规 ；同时可以进行电流谐波模拟
• 支持抽载与卸除角度控制，0-359°全范围都可设定
• 多种保护功能，包括自动清保护、瞬时过电压保护POVP、瞬时过电流保护POCP、欠电压保护UVP、软件看门狗等
• 支持CANopen 、Modbus、LXI、SCPI等多种通讯协议
• *1 开启整流功能后，相移的设置范围受峰值因数的约束
• *2 电压/电流谐波分析，电流谐波模拟，基波≤60Hz
