规格参数

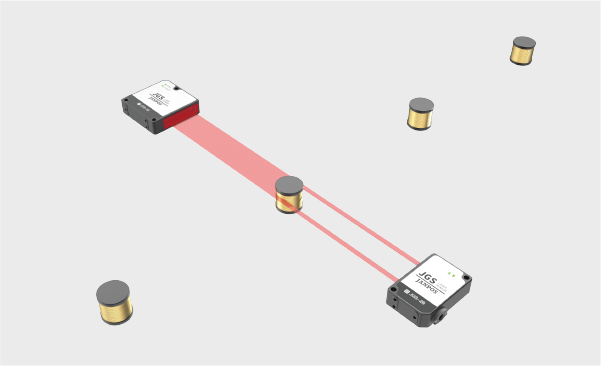

产品概述

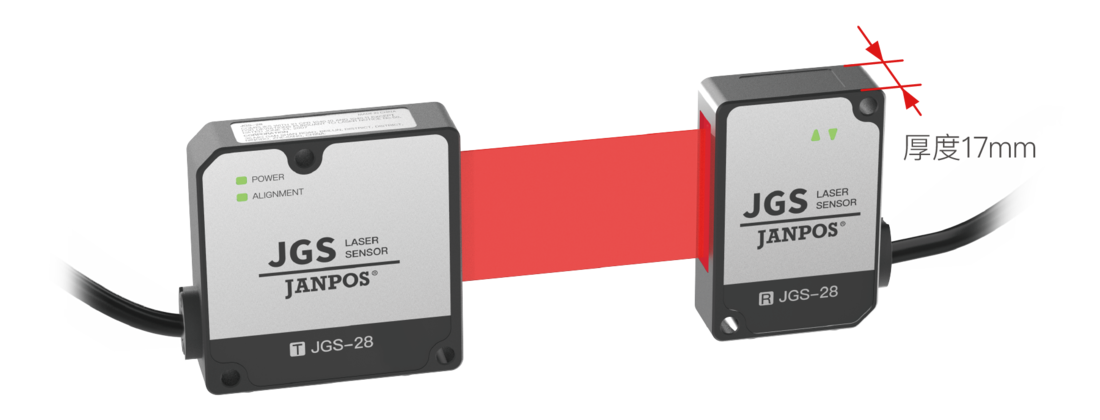

一、小尺寸 & 超薄型 | ||
| ||
二、轻松调整光轴 | ||

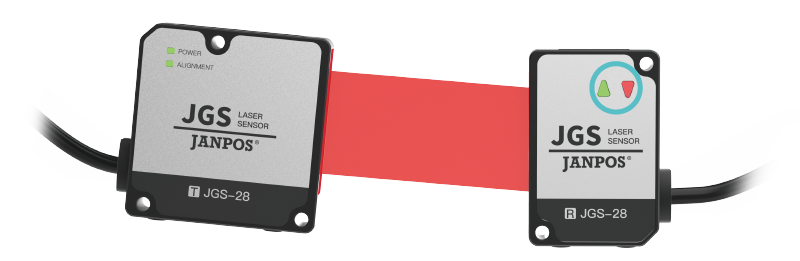

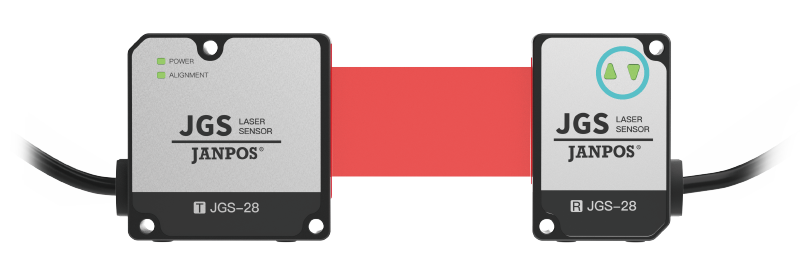

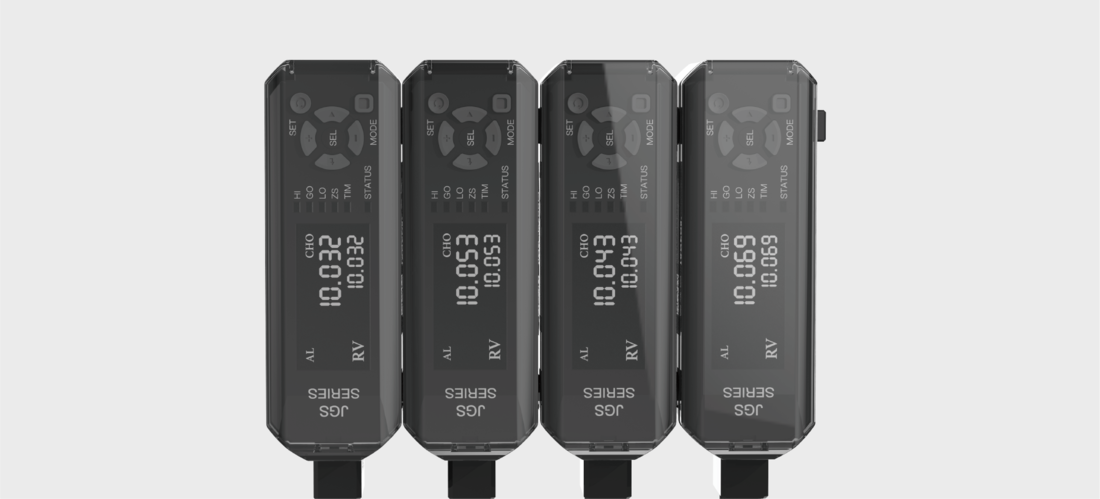

| 未对正前：灯光闪烁 | 对正后：灯光常亮 | |
 |  | |
三、一拖三 | ||
 | ||

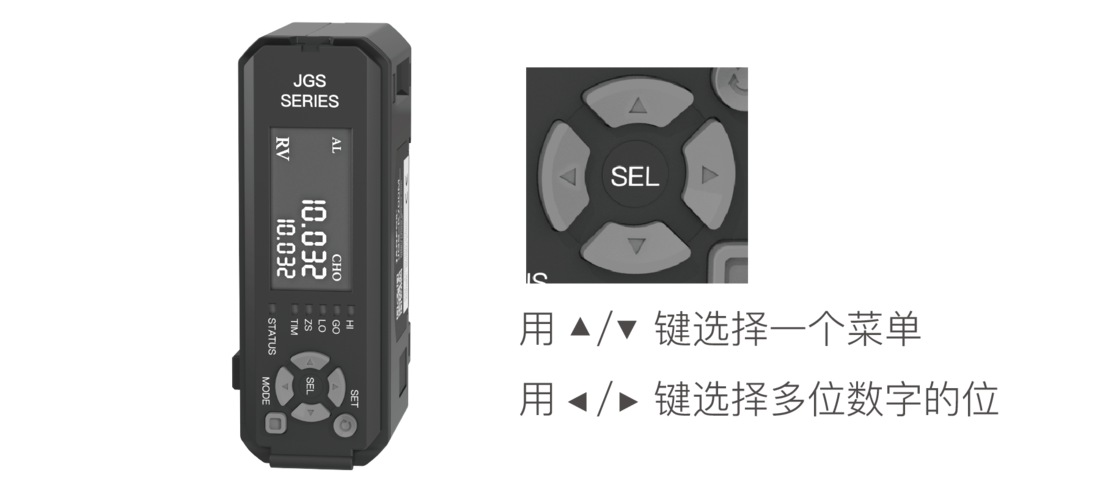

二、轻松调整光轴 放大器设计成操作简单而容易，配有“ ▲ / ▼ ”按钮用于选择菜单， “ ◀︎ / ► ”按钮用于指定值。 | ||
 | ||
| 应用场景 | ||||
 |  |  | ||

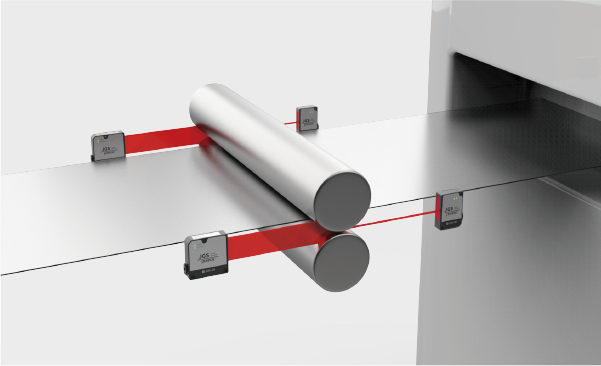

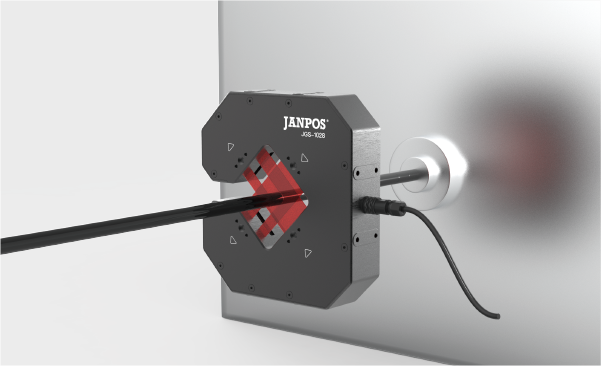

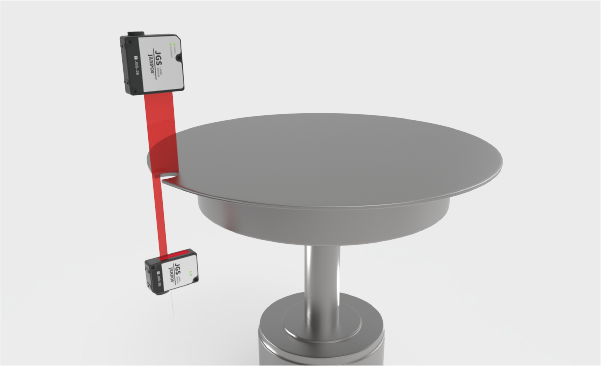

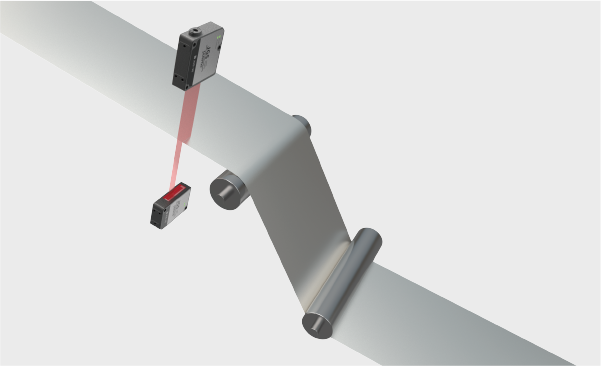

| 边缘位置控制 | 晶片θ角度的定位控制 | 压出型材的外径/变形检测 | ||
 |  |  | ||

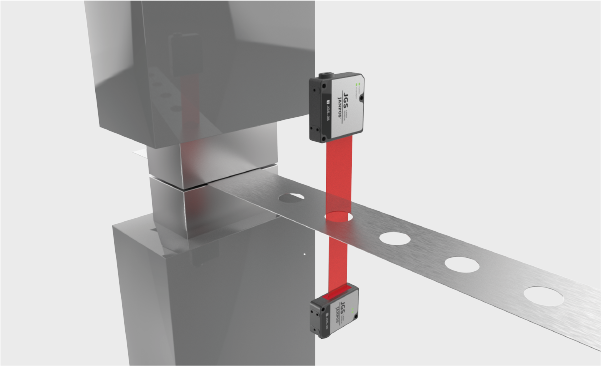

| 零件的外径检测 | 滚筒间隙检测 | 检查压力切割的直径 | ||
规格参数
| 传感器 | |||
| 型号 | 发射器：JGS-28T 接收器：JGS-28R | JGS-1028 | |
| 感应头安装距离 | 0到1500mm | - | |
| 测量范围 | 28mm | ||
| 光斑尺寸 | - | 2*32mm | |
| 激光波长 | 红色半导体激光660 nm | ||
| 激光分类 | 1 类 （IEC60825-1， FDA CDRH Part1040.10） | ||
| 最小可检测物体 | 高敏感度模式 | φ0.1 mm （设置距离：100 mm） | - |
| 标准模式 | φ0.2 mm （设置距离：500 mm） | - | |
| 重复精度 | 5 μm （设置距离：100 mm） 10 μm （设置距离：500 mm） 80 μm （设置距离：1,000 mm） 140 μm （设置距离：1,500 mm） | 5 μm | |
| 线性度 | ±0.1 % F.S. （±28 μm） | ||
| 温度特性 | ±0.01 % F.S./°C （±3 μm/°C） | ||
| 采样周期 | 100 μs | ||
| 指示灯 | 发射器 | 光轴校准指示灯：绿色LED 电源指示灯：绿色LED | |
| 接收器 | 位置显示器：红、绿双色LED | ||
| 通讯方式 | RS-485 | ||
| 波特率 | 9600/19200/115200/256000/500000 | ||
| 环境抗耐性 | 防护等级 | IP67 | IP65 |
| 环境温度 | -10 到 +45°C （无冻结） | ||
| 相对湿度 | 35 到 85 % RH （无凝结） | ||
| 环境照度 | 白炽灯：5000 lx 日光灯：5000 lx | ||
| 抗振动 | 10至55Hz、双振幅1.5mm、X,Y,Z方向各2小时 | ||
| 材质 | 外壳 | 上部外壳：铝合金；下部外壳：铝合金；显示部分：PC | |
| 镜头盖 | 玻璃 | ||
| 电缆 | PVC | ||
| 重量 | 大约500g | 大约1000g | |
| 型号 | JGS-K700M | JGS-K700S | JGS-K710 | |
| 主模块/扩展模块 | 主模块 | 拓展模块 | - | |
| 安装方式 | DIN导轨安装型 | - | ||
| 模拟输出 | 是 | 否 | - | |
| 电源电压 | 10-30VDC(包含10%纹波) | |||
| 功耗 | 正常模式 | ≤1200mW | ||
| 节能模式 | ≤1000mW | |||
| 显示 | 点阵显示128*64像素中文/英文可选 | |||
| 电源指示灯：红/蓝 输出指示灯：红（HI/LO）蓝（GO） 自动归零指示灯：绿 外部定时指示灯：绿 | ||||
| 显示范围 | -99.999 到 +99.999，-99.99 到 +99.99，-99.9 到 +99.9，-99 到 +99（可选） | |||
| 显示分辨率 | 1 µm，10 µm，100 µm，1000 µm（可选） | |||
| 输出 | 判断输出 | NPN 开路集电极 NO/NC可选，最大140mA | ||
| 响应时间I（判断输出） | 1.96 到 4031.72 ms | |||
| 边缘检查输出 | NPN 开路集电极 NO/NC可选，最大140mA | |||
| 响应时间（边缘检查输出） | 20 ms | |||
| 模拟输出 | 输出范围 | 4-20mA（全程16mA） | ||
| 输出电阻 | - | |||
| 最大负荷电阻 | 350Ω | |||
| 重复精度 | ±1.5μm | |||
| 显示精度 | ±0.25 % F.S | |||
| 温度特性 | ±0.01 % F.S./°C | |||
| 更新周期 | 与传感器头采样周期相同 | |||
| 响应延时 | 与响应时间相同 （判断输出） | |||
| 时间常数 | 10μs （90 % 响应） | |||
| 输入 | 增益输入 | 输入时间：20 ms 以上，响应延时：120 ms 以下 （保存在非易失性内存 （EEPROM）时：1.5 s） | ||
| 复位输入 | 输入时间：20 ms 以上，响应延时：20 ms 以下 | |||
| 计时输入 | 输入时间：2 ms 以上，响应延时：2 ms 以下 | |||
| 零位偏移输入 | 输入时间：20 ms 以上，响应延时：20 ms 以下 | |||
| 存储库A输入/存储库B输入 | 输入时间：20 ms 以上，响应延时：20 ms 以下 | |||
| 雷射发射停止输入 | 输入时间：20 ms 以上，响应延时：20 ms 以下 | |||
| 环境抗耐性 | 环境温度 | -10 到 +50°C （无冻结） | ||
| 相对湿度 | 35 到 85% RH （无凝结） | |||
| 抗振动 | 10至55Hz、双振幅1.5mm、X,Y,Z方向各2小时 | |||
| 材质 | PC+ABS | |||
| 重量（包含2m线缆） | 约140g | |||
外形尺寸
型号：JGS-28T/JGS-28R
型号：JGS-1028
型号：JGS-K700M/S & JGS-K710
