用途场景
规格参数
一、极小尺寸外形小巧，安装方便。 | ||
| ||

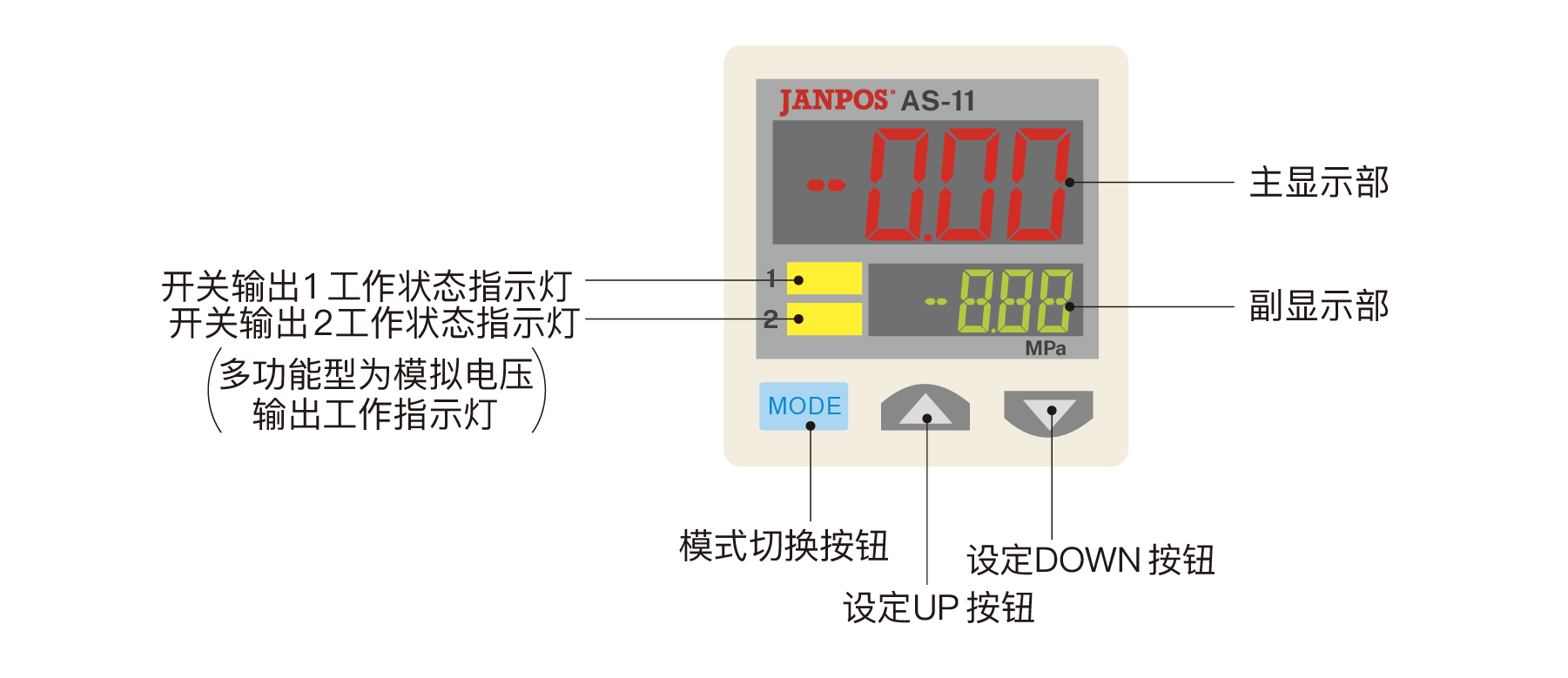

二、双画面，3色显示（红、绿、橙）“当前值”和“基准值”同时显示，基准值可直接设定。 | ||
 | ||
三、高精度，最高精确度达0.4级 |
| 应用场景 | ||||
 |  |  | ||

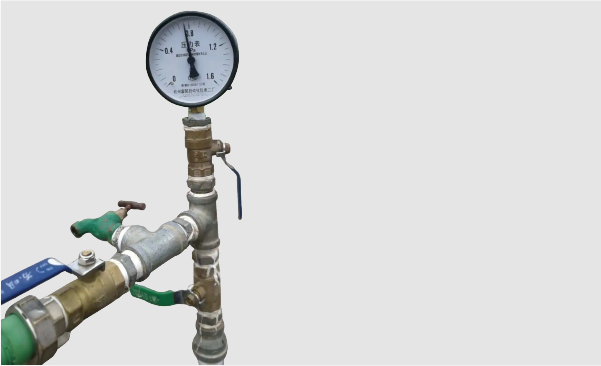

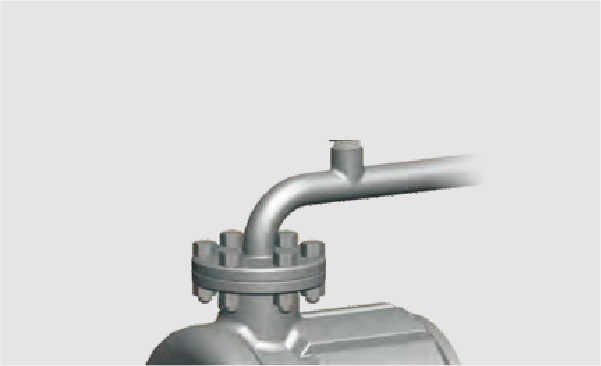

| 管内压力检测 | 替代传统指针式表头 | 空气压力显示及控制 | ||
 |  |  | ||

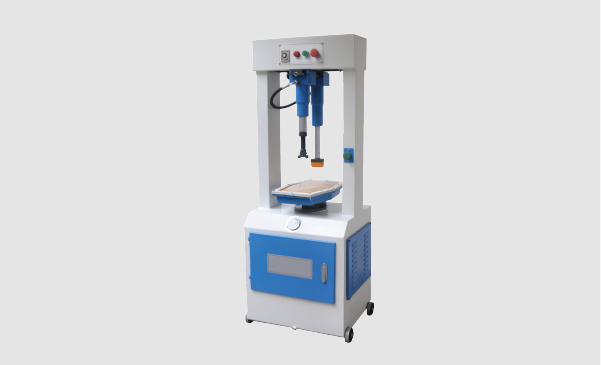

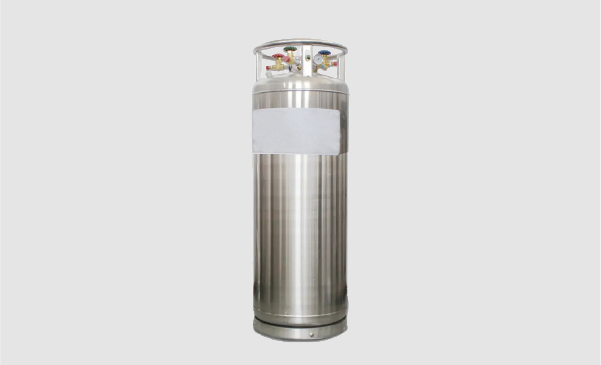

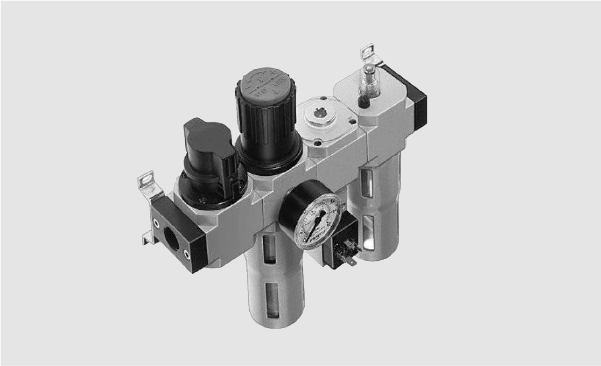

| 储气瓶内的压力控制 | F.R.L的压力显示及控制 | 压合机的压力显示及控制 | ||
| 型号 | AS-11A5 | AS-11A5G | AS-11A20 | AS-11A20G | AS-12A5 | AS-12A5G | AS-12A20 | AS-12A20G | |||
| 形式 | 正压 | 复合压【注3】 | |||||||||
| 压力种类 | 标准压力 | ||||||||||
| 额定压力范围【注1】 | -0.1MPa~1.0MPa | -100kPa~100kPa | |||||||||
| 设定压力范围【注1】 | -0.1MPa~1.0MPa | -100kPa~100kPa | |||||||||
| 耐压力 | 1.5MPa | 500kPa | |||||||||
| 适用流体 | 非腐蚀性气体 | ||||||||||
| 电源电压 | 12~24V DC±10% | ||||||||||
| 消耗电流 | 24V 30mA Max.,12V 50mA Max. | ||||||||||
| 开关输出【注2】 | NPN O.C输出：80mA/24VDC Max或PNP O.C输出：80mA/24VDC Max | ||||||||||
| 重复精度 | ±0.2%F.S | ±0.5%F.S | |||||||||
| 反应时间 | 通过按键操作选择：2.5ms,5ms,10ms,25ms,50ms,100ms,250ms,500ms,1000ms,5000ms | ||||||||||
| 模拟量输出 | 电压输出 | 0.6V~5V(或略小） | - | 1V~5V(或略小） | - | ||||||
直线性：±1%F.S. 输出阻抗：1KΩ | 直线性：±1%F.S. 输出阻抗：1KΩ | ||||||||||
| 电流输出 | - | 2.4mA~20mA （或略小） | - | 4mA~20mA （或略小） | |||||||
直线性：±1%F.S. 最大负载阻抗： 电源电压12V时：300Ω 电源电压24V时：600Ω 最小负载阻抗：50Ω | 直线性：±1%F.S. 最大负载阻抗： 电源电压12V时：300Ω 电源电压24V时：600Ω 最小负载阻抗：50Ω | ||||||||||
| 温度范围 | 工作温度：0~50℃ 储存温度：-10~60℃（不凝结） | ||||||||||
| 湿度范围 | 35~85%RH | ||||||||||
| 温度特性 | ±1%F.S.（25℃） | ||||||||||
| 防护等级 | IP40 | ||||||||||
| 材质 | 外壳：尼龙+玻璃纤维 LCD显示屏：丙烯 压力端口：外螺纹POM+内镶M5铜螺母 密封圈：H-NBR 按键：硅酮橡胶 | ||||||||||

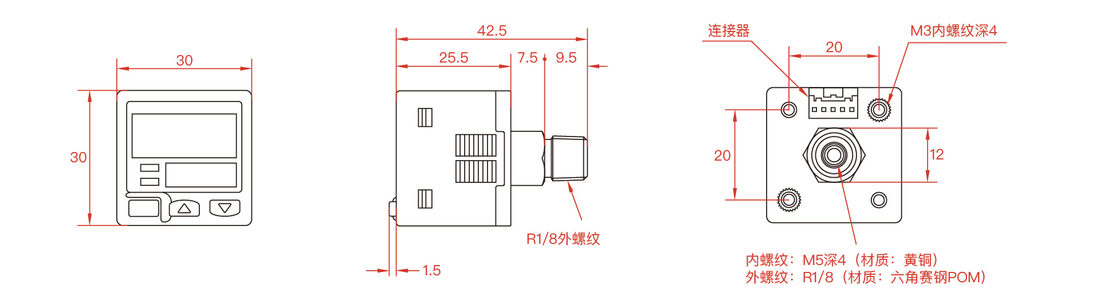

| 外形尺寸 | 30*30*25mm（塑胶部分）/30*30*43mm（含连接件） | ||||||||||
| 重量 | 约80g（气压表本体+用户接口连接件） | ||||||||||
| 接管口径 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | |||
| 型号 | AS-21A5 | AS-21A5G | AS-21A20 | AS-21A20G | AS-22A5 | AS-22A5G | AS-22A20 | AS-22A20G | |||
| 形式 | 正压 | 复合压【注3】 | |||||||||
| 压力种类 | 标准压力 | ||||||||||
| 额定压力范围【注1】 | -0.1MPa~1.0MPa | -100kPa~100kPa | |||||||||
| 设定压力范围【注1】 | -0.1MPa~1.0MPa | -100kPa~100kPa | |||||||||
| 耐压力 | 1.5MPa | 500kPa | |||||||||
| 适用流体 | 非腐蚀性气体 | ||||||||||
| 电源电压 | 12~24V DC±10% | ||||||||||
| 消耗电流 | 24V 30mA Max.,12V 50mA Max. | ||||||||||
| 开关输出【注2】 | NPN O.C输出：80mA/24VDC Max或PNP O.C输出：80mA/24VDC Max | ||||||||||
| 重复精度 | ±0.2%F.S | ||||||||||
| 反应时间 | 通过按键操作选择：2.5ms,5ms,10ms,25ms,50ms,100ms,250ms,500ms,1000ms,5000ms | ||||||||||
| 模拟量输出 | 电压输出 | 0.6V~5V(或略小） | - | 1V~5V(或略小） | - | ||||||
直线性：±1%F.S. 输出阻抗：1KΩ | 直线性：±1%F.S. 输出阻抗：1KΩ | ||||||||||
| 电流输出 | - | 2.4mA~20mA （或略小） | - | 4mA~20mA （或略小） | |||||||
直线性：±1%F.S. 最大负载阻抗： 电源电压12V时：300Ω 电源电压24V时：600Ω 最小负载阻抗：50Ω | 直线性：±1%F.S. 最大负载阻抗： 电源电压12V时：300Ω 电源电压24V时：600Ω 最小负载阻抗：50Ω | ||||||||||
| 温度范围 | 工作温度：0~50℃ 储存温度：-10~60℃（不凝结） | ||||||||||
| 湿度范围 | 35~85%RH | ||||||||||
| 温度特性 | ±1%F.S.（25℃） | ||||||||||
| 防护等级 | IP40 | ||||||||||
| 材质 | 外壳：尼龙+玻璃纤维 LCD显示屏：丙烯 压力端口：外螺纹POM+内镶M5铜螺母 密封圈：H-NBR 按键：硅酮橡胶 | ||||||||||
| 外形尺寸 | 30*30*25mm（塑胶部分）/30*30*43mm（含连接件） | ||||||||||
| 重量 | 约80g（气压表本体+用户接口连接件） | ||||||||||
| 接管口径 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | R 1/8+M5 | G 1/8+M5 | |||

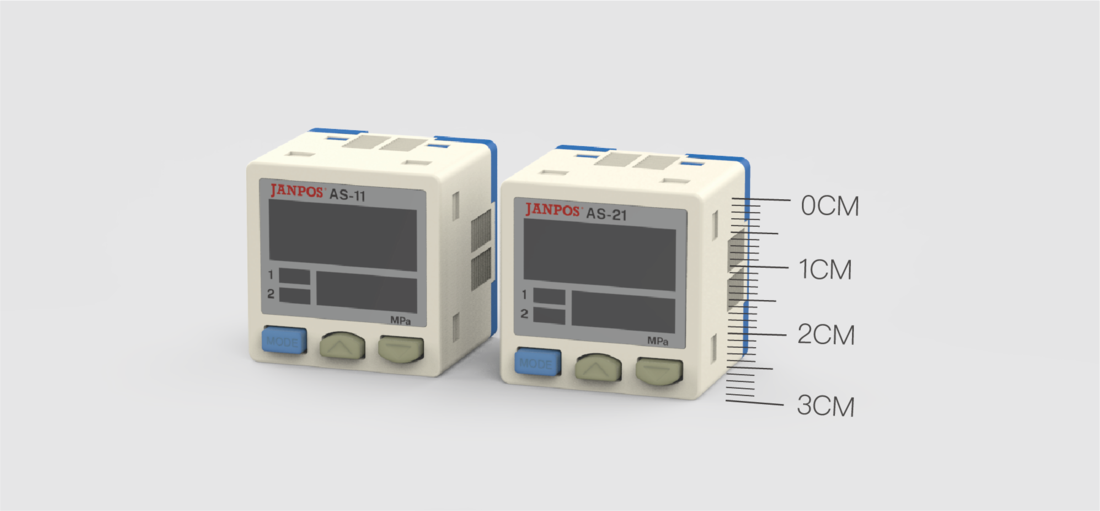

型号：AS系列
