规格参数
产品概述

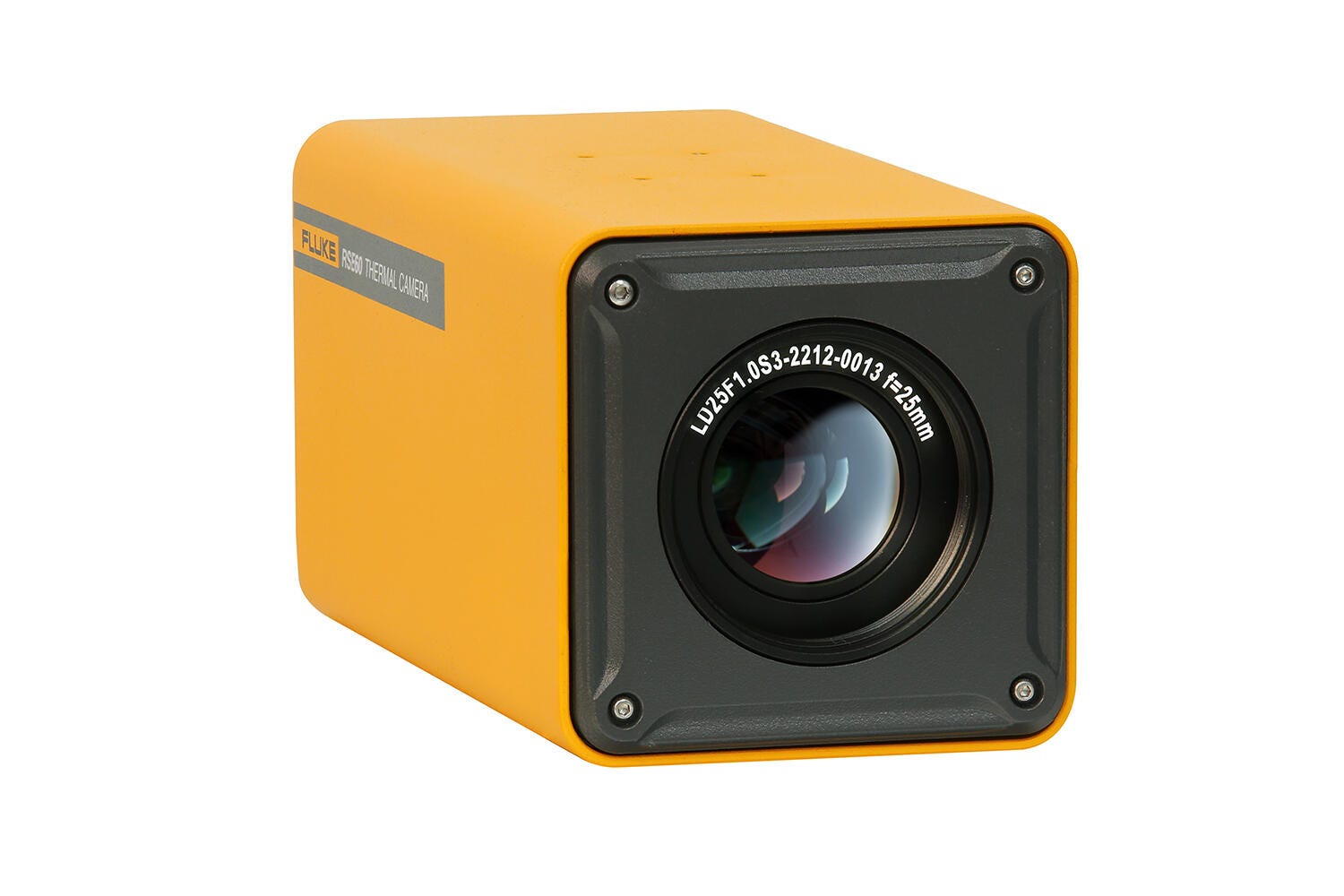

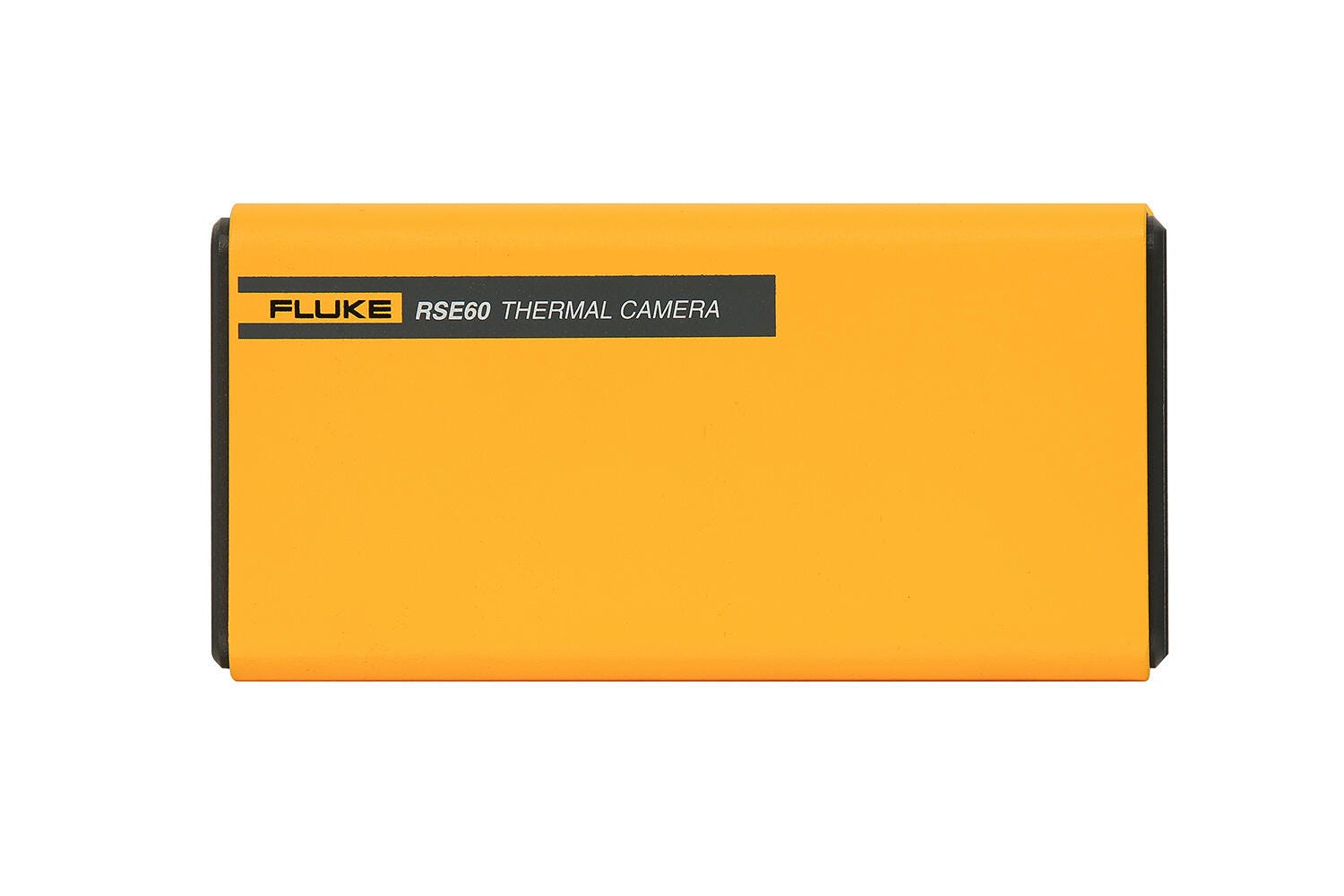

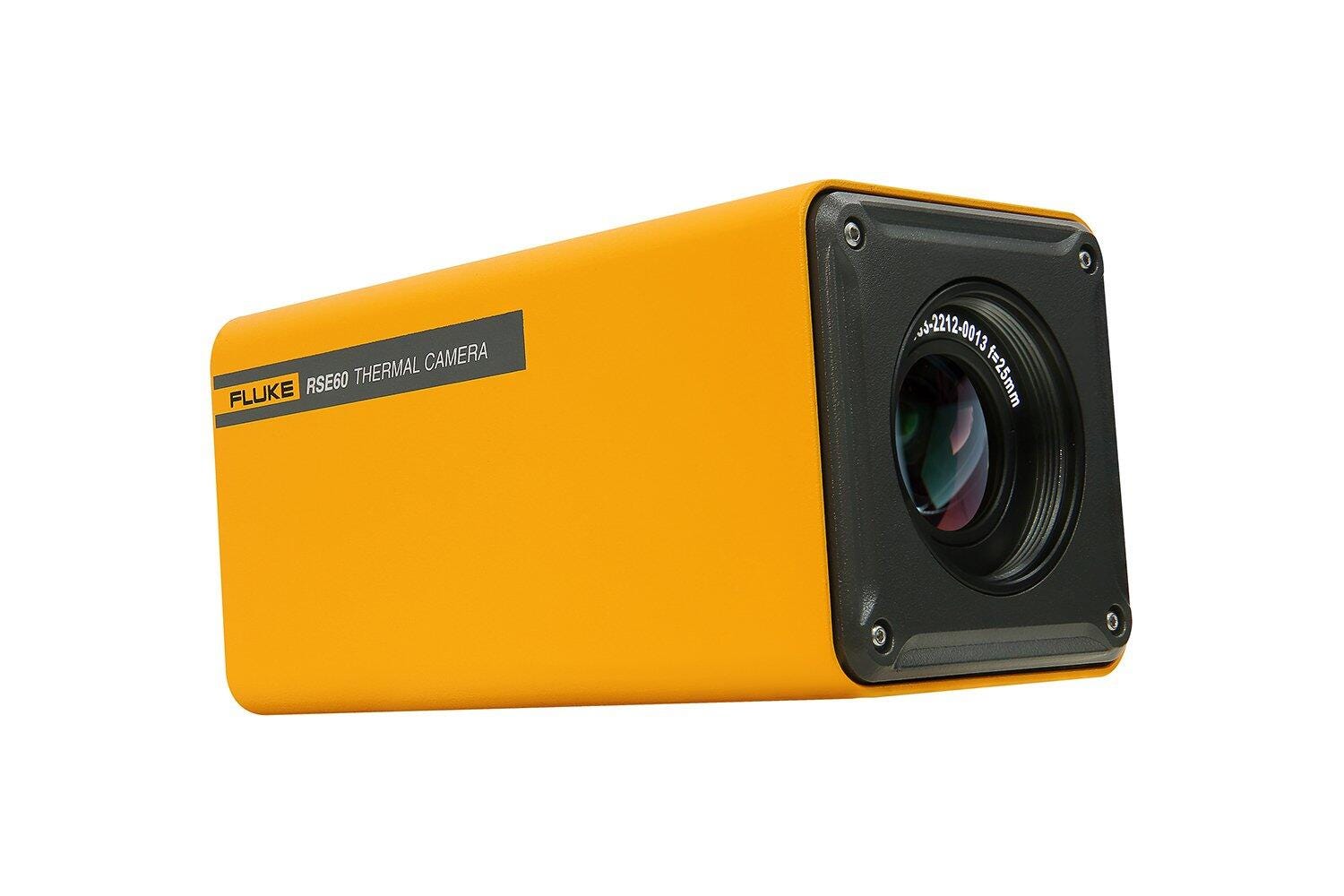

Fluke RSE30/60 作为福禄克全新在线热像产品，不仅在成像画质上保持了高质量，同时搭配SmartView IR电脑软件，以及SDK，支持使用者将仪器调试至想要测试状态。
技术规格
| RSE30 | RSE60 | RSE30H | RSE60H | |
| 红外分辨率 | 384*288 | 640*480 | 384*288 | 640*480 |
| 探测器类型 | 焦平面阵列FPA，非制冷微热量 | |||
| 热灵敏度（NETD） | ＜50mk | < 30mk | ＜50mk | ＜30mk |
| 像元间距 | 17μm | |||
| 响应波段 | 7.5μm-14μm | |||
| 视场角(FOV) | 25°x18.7° | 25°x18.7° | 25°x18.7° | 25°x18.7° |
| 空间分辨率(IFOV) | 1.13mrad | 0.68mrad | 1.13mrad | 0.67mrad |
| 最小成像距离 | 0.3m | 0.3m | 0.5m | 0.5m |

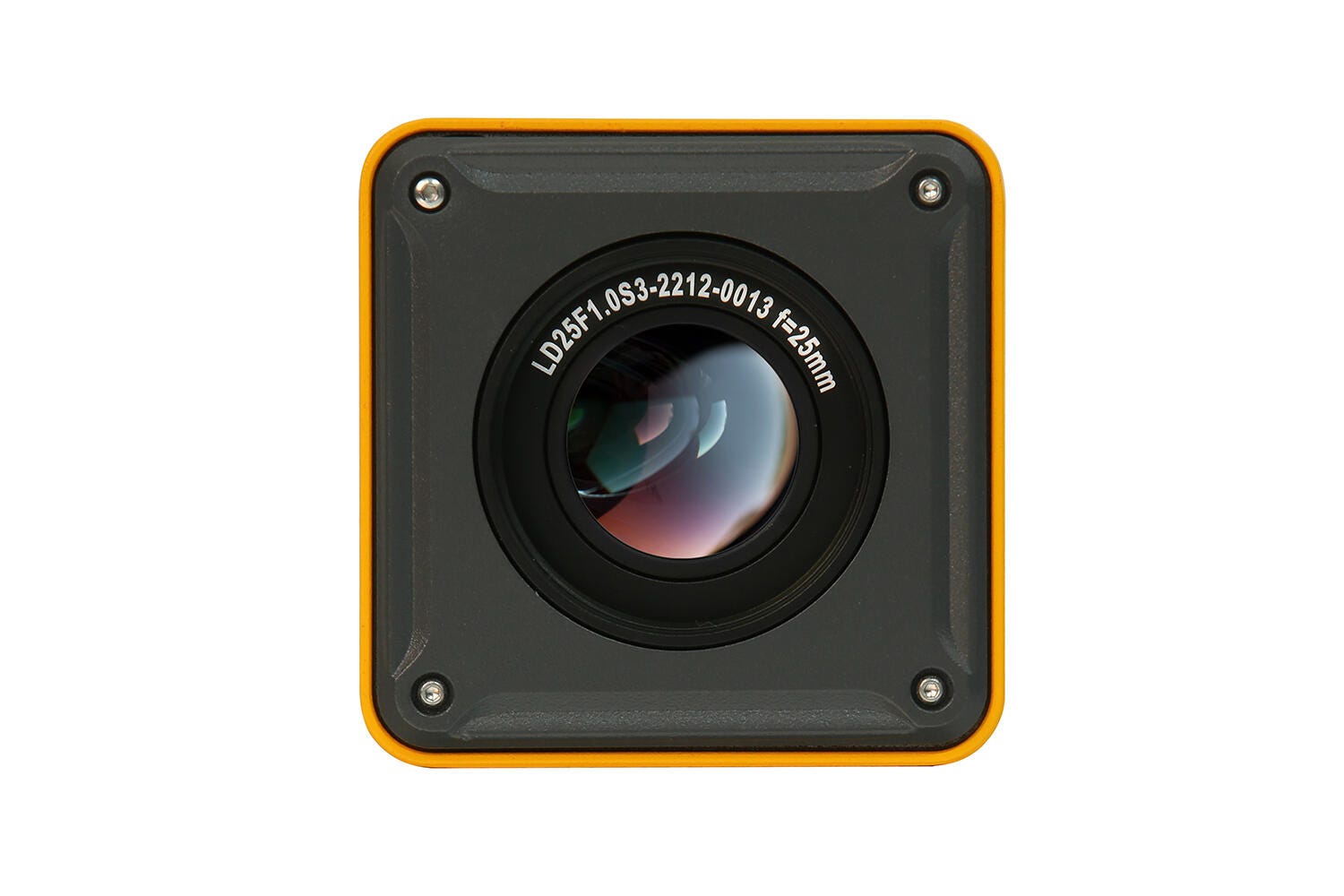

| 镜头焦距 | 15mm | 25mm | 15mm | 25.3mm |
| 对焦方式 | 自动 | 自动 | 自动 | 自动 |
| 测温范围 | -20℃-650℃ | -20℃-650℃ | -20℃-2000℃ | -20℃-2000℃ |
| 测温量程 | -20℃-150℃ 0℃-650℃ | -20℃-150℃ 0℃-650℃ | -20℃-150℃ 0℃-650℃ 300℃-2000℃ | -20℃-150℃ 0℃-650℃ 300℃-2000℃ |
| 测温精度 | 15℃~35℃下，±2℃或读数的±2%，取大值 | |||
| 全局测温修正 | 发射率(0.01-1.00)、反射温度（背景温度）、透射率、大气温度、相对湿度、目标距离 | |||
| 区域测温修正 | 区域发射率(0.01-1.00) | |||
| 分析软件 | SmartView IR | |||
| 调色板 | 铁红、黑白、彩虹等10种调色板，可反转调色板 | |||
| 图像处理 | 非均匀性校正，智能增益控制 | |||
| 图像镜像 | 左右，上下，中心 | |||
| 视频流压缩标准 | H.264 | |||
| 视频流 | 主码流 像素：384*288 频率：30Hz 带宽：1.8Mb 子码流 像素：384*288 频率：30Hz 带宽：100Kb | 主码流 像素：640*480 频率：30Hz 带宽：2.5Mb 子码流 像素：320*240 频率：30Hz 带宽：100Kb | 主码流 像素：384*288 频率：30Hz 带宽：1.8Mb 子码流 像素：384*288 频率：30Hz 带宽：100Kb | 主码流 像素：640*480 频率：30Hz 带宽：2.5Mb 子码流 像素：320*240 频率：30Hz 带宽：100Kb |
| 全辐射流 | 支持30Hz的全辐射流 | 支持25Hz的全辐射流 | 支持30Hz的全辐射流 | 支持25Hz的全辐射流 |
| 云台控制 | 支持Pelco-D协议 | |||
| 测温区域 | 支持5个测温点，10个测温线，10个测温区域，支持Modbus输出(该Modbus输出功能与云台控制功能互斥) | |||
| 以太网类型 | 10M/100M/1000M自适应 | |||
| 网络协议 | IPv4，UDP，TCP，RTSP，RTCP，RTP | |||
| 并发访问 | 主码流、子码流10路，全辐射1路 | |||
| 接入标准 | ONVIF | |||

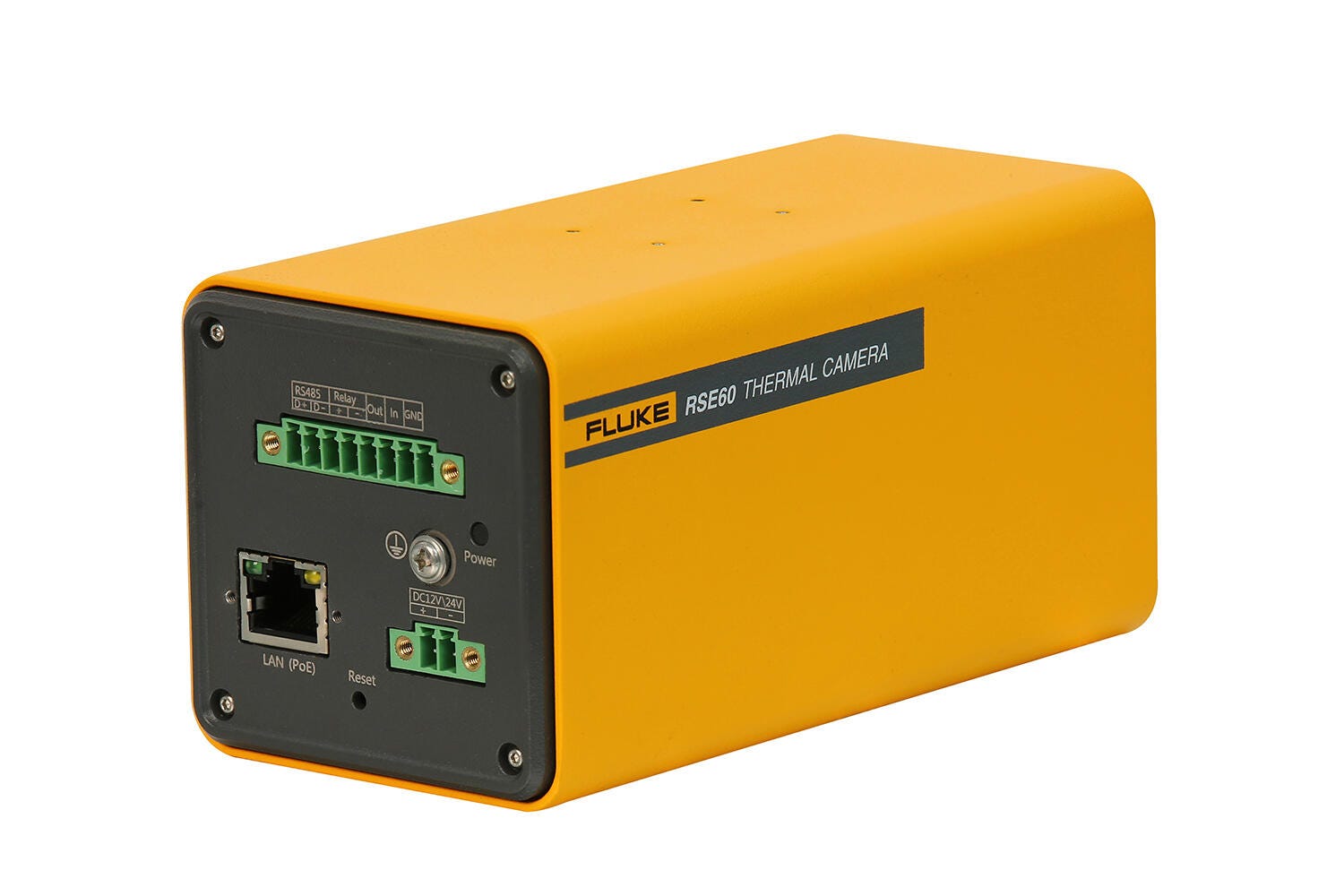

| 电源接口 | 接线端子，带固定螺丝孔 | |||
| 网络接口 | RJ45，带固定螺丝孔，带状态指示灯 | |||
| 报警输入/输出 | 1路继电器输出：负载能力：24V，1.5A 1路光耦输出：输出能力：3.3-24V，最大输出电流35mA 1路光耦输入：输入能力：3.3-24V，输入电流5mA-15mA | |||
| 串口 | 1路RS-485 | |||
| 供电方式 | 12V~24V DC，PoE | |||
| 典型功耗 | 3W | 4W | 3W | 4W |
| 安全标准 | IEC 61010-1: Pollution Degree 2 | |||
| 电磁兼容性 | IEC 61326-1: Industrial Electromagnetic Environment; CISPR 11: Group 1, Class A | |||
| 防护等级 | IEC 60529: IP40 | |||
| 抗冲击 | IEC 60068-2-27: 25g, 11ms | |||
| 抗振动 | IEC 60068-2-6: 2g | |||
| 符合CE指令 | Directive 2011/65/EU and amendment (EU) 2015/863 Directive 2014/30/EU EMC | |||
| 工作温度 | -10℃-50℃ | |||
| 存储温度 | -40℃-70℃ | |||
| 相对湿度 | ＜90% | |||
| 尺寸 | 142.25mm*71mm*70mm (标准镜头，不含底座） | 157.25mm*80mm*79mm (标准镜头，不含底座） | 164.6mm*80mm*79mm (标准镜头，不含底座） | |
| 重量 | 706g(标准镜头) | 718g(标准镜头) | 713g(标准镜头) | 993g(标准镜头) |
| 外壳材质 | 外壳材料：铝合金 | |||
| 安装方式 | 三脚架安装：2个 1/4-UNC-20标准三脚架安装孔 支持底部和顶部安装 | |||
