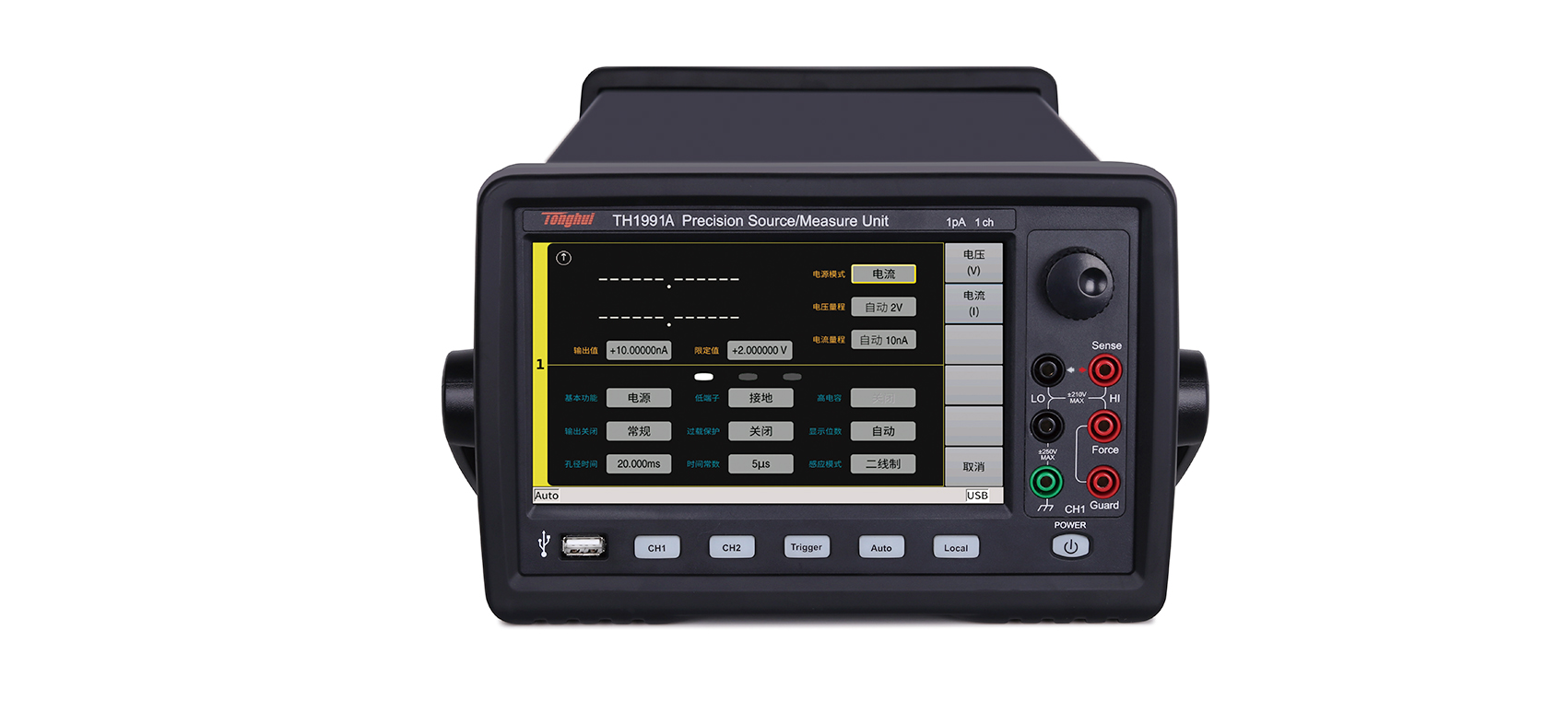

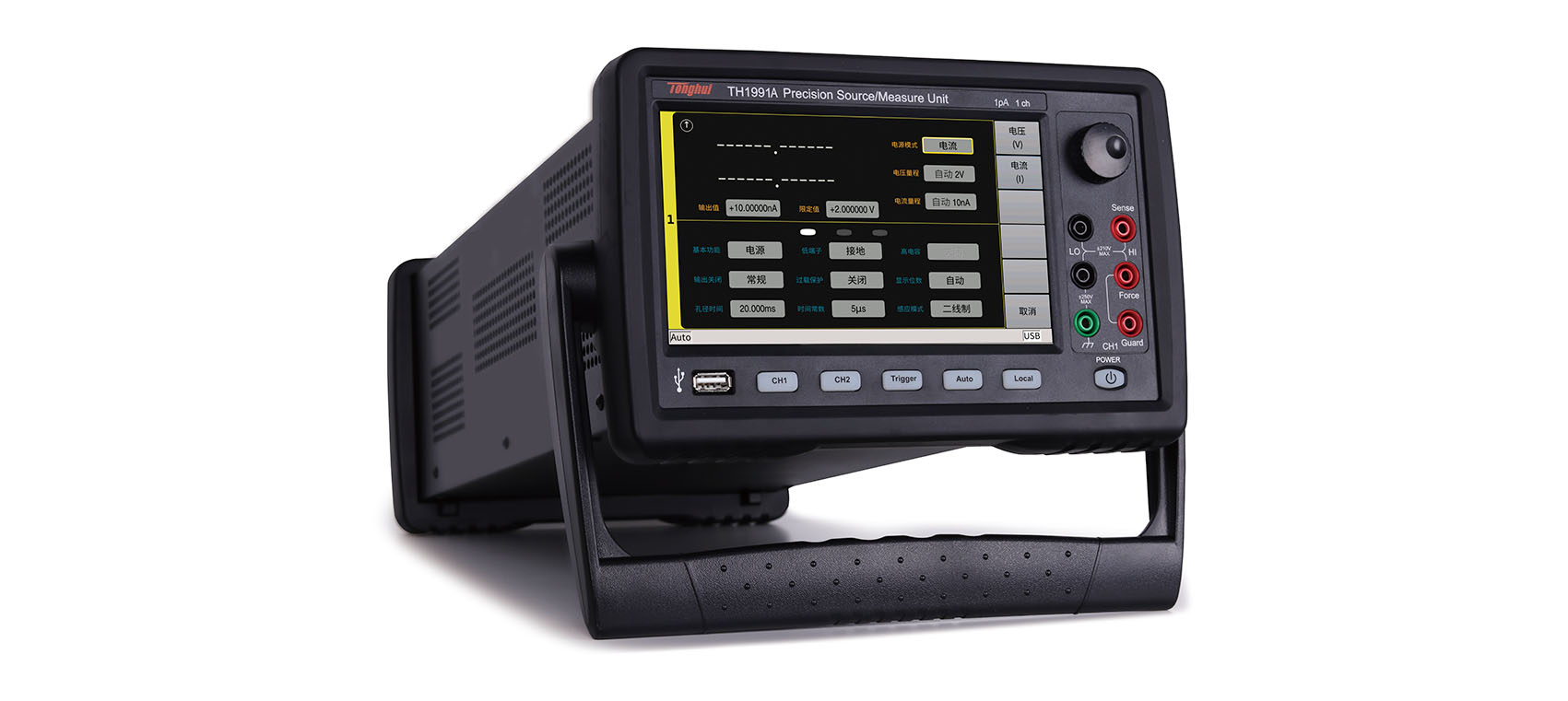

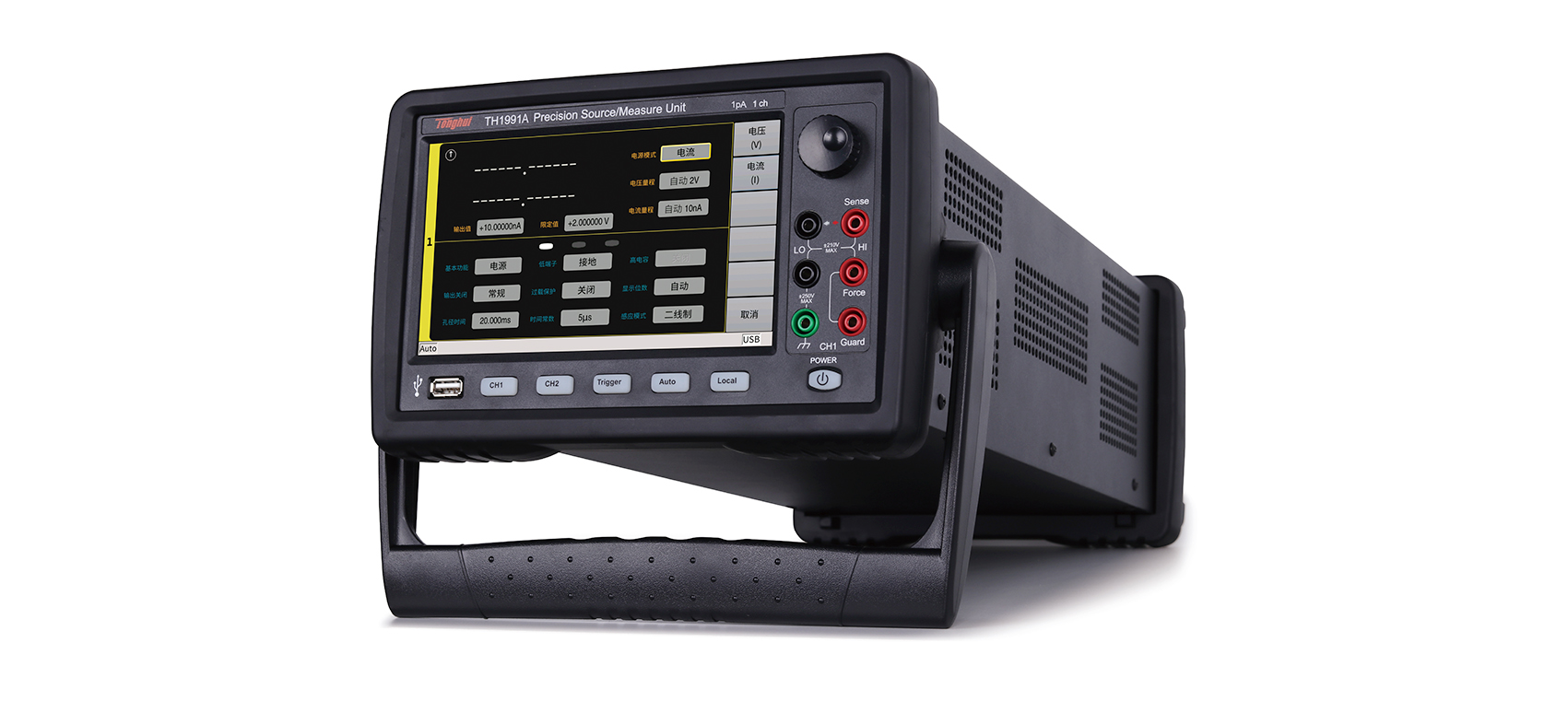

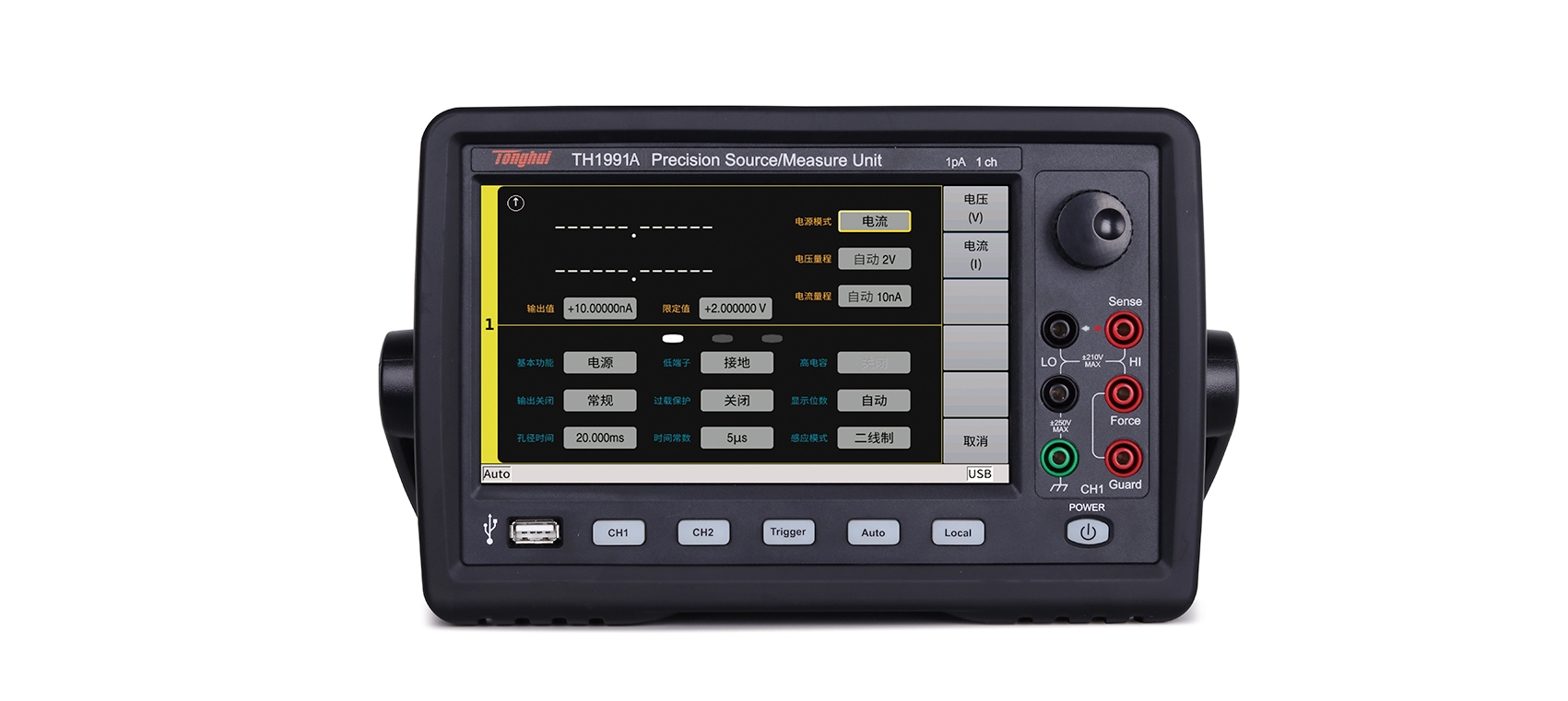

TH1991A 高精度源表

Name: TH1991A 高精度源表
Brand: Tonghui 同惠
SKU: TH1991A
Availability: InStock

型号：TH1991A

分类电学测试 / 微弱信号测试仪器应用场景电学测试

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。

TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。

TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。

TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能，是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。

TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。

功能特点

A.四象限输出

TH199X系列可在四个象限，最大输出范围（仅部分型号）

B.多种工作方式

TH199X可按如下工作模式工作

C.半导体元件静态特性测试

TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。

1）二极管IV特性测试

2）场效应管输出特性曲线

3）三极管输入输出特性曲线

【应用】

■ 半导体、分立与被动元件测试

二极管、激光二极管、LED

光电探测器、传感器

场效应管、三极管

ICs(ICs、RFICs、MMICs)

电阻、变阻器、热敏电子、开关

■ 精密电子及绿色能源器件测试

光伏电池

功率半导体

电池

汽车

医学仪器

用于板级测试的功率与直流偏置源

■ 研究及教育

新材料研究

纳米器件特性

巨磁电阻

有机设备

任何精密I/V源或测量

【技术参数】

产品型号	TH1991C	TH1991B	TH1991A	TH1991	TH1992B	TH1992A	TH1992
显示
显示器 7英寸电容式触摸彩色LCD显示器，分辨率800×480
关键指标
通道数	1	2
功率			31.8W
最大输出	电压	±63V	±210V
电流	直流	±1.515A	±3.03A
脉冲	------	------	±10.5A	±10.5A	------	±10.5A	±10.5A
电源	最大位数	位数	5 1/2	6 1/2	5 1/2	6 1/2
最小分辨率	电压	1μV	100nV	1μV	100nV
电流	1pA 100fA 1pA	10fA	100fA 1pA	10fA
测量	最大位数	位数	6 1/2
最小分辨率	电压	100nV
电流	100fA	10fA	100fA	10fA	10fA	100fA	10fA
电压量程	200mV -60V	200mV-200V
最小间隔时间	50μs	20μs 10μs 1μs 20μs 10μs 1μs
电压测量/电压源（精度：读数百分比+偏置）
量程	±200mV	测量分辨率	100nV
精度			±(0.015% + 225μV)
±2V	测量分辨率	1μV
精度			±(0.02% + 350μV)
±20V	测量分辨率	10μV
精度			±(0.015% + 5mV)
±200V	测量分辨率	100μV
精度			±(0.015% + 50mV)
电流测量/电流源
量程	±10 nA	测量分辨率	10fA(TH1991A/TH1992A/TH1991C无此量程)
精度			±(0.10 % + 50 pA)
±100nA	测量分辨率	100fA
精度			±(0.06% + 100pA)
±1μA	测量分辨率	1pA
精度			±(0.025% + 500pA)
±10μA	测量分辨率	10pA
精度			±(0.025% + 1.5nA)
±100μA	测量分辨率	100pA
精度			±(0.02% + 25nA)
±1mA	测量分辨率	1nA
精度			±(0.02% + 200nA)
±10mA	测量分辨率	10nA
精度			±(0.02% + 2.5μA)
±100mA	测量分辨率	100nA
精度			±(0.02% + 20μA)
±1A	测量分辨率	1μA
精度			±(0.03% + 1.5mA)
±1.5A	测量分辨率	1μA
精度			±(0.05% + 3.5mA)
±3A	测量分辨率	10μA
精度			±(0.4% + 7mA)
±10A	测量分辨率	10μA
精度			±(0.4% + 25mA)

脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）
最小可编程脉冲宽度	50μs
脉宽编程分辨率	1μs
直流或脉冲最高电压	210V	最大峰值电流	0.105A
最大基数电流	0.105A
脉冲宽度	50μs - 99999.9s
最大占空比	99.9999%
21V	最大峰值电流	1.515A
最大基数电流	1.515A
脉冲宽度	50μs - 99999.9s
最大占空比	99.9999%
6V	最大峰值电流	3.03A
最大基数电流	3.03A
脉冲宽度	50μs - 99999.9s
最大占空比	99.9999%
仅脉冲	200V	最大峰值电流	1.515A
最大基数电流	50mA
脉冲宽度	50μs - 2.5ms
最大占空比	2.5%
180V	最大峰值电流	1.05A
最大基数电流	50mA
脉冲宽度	50μs - 10ms
最大占空比	2.5%
6V	最大峰值电流	10.5A
最大基数电流	0.5A
脉冲宽度	50μs - 1ms
最大占空比	2.5%
电阻测量（自动电阻测量模式、4 线、2 V 量程）
量程	2Ω	分辨率	1μΩ
测试电流	1 A
电流量程	1 A
总误差	0.02% + 0.00035Ω
20Ω	分辨率	10μΩ
测试电流	100mA
电流量程	100mA
总误差	0.006% + 0.0035Ω
200Ω	分辨率	100μΩ
测试电流	10mA
电流量程	10mA
总误差	0.065% + 0.035Ω
2kΩ	分辨率	1mΩ
测试电流	1mA
电流量程	1mA
总误差	0.06% + 0.35Ω
20kΩ	分辨率	10mΩ
测试电流	100μA
电流量程	100μA
总误差	0.065% + 3.5Ω
200kΩ	分辨率	100mΩ
测试电流	10μA
电流量程	10μA
总误差	0.06% + 35Ω
2MΩ	分辨率	1Ω
测试电流	1μA
电流量程	1μA
总误差	0.095% + 350Ω
20MΩ	分辨率	10Ω
测试电流	100nA
电流量程	100nA
总误差	0.18% + 3.5kΩ
200MΩ	分辨率	10Ω
测试电流	10nA
电流量程	10nA
总误差	1.08% + 35kΩ

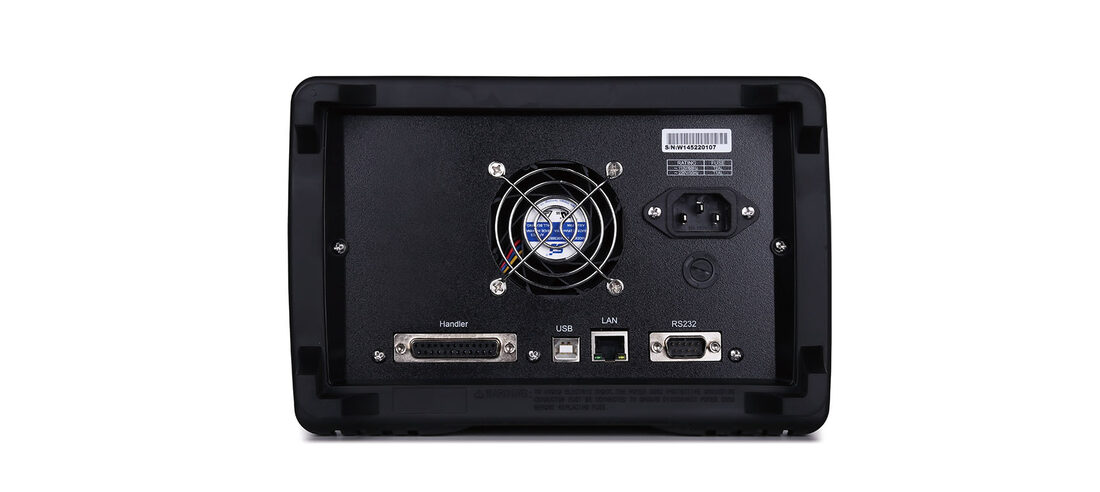

接口	RS232C、USB HOST、USB DEVICE、LAN、HANDLER
环境和温度
使用温湿度范围	23°C±5°C
存放温湿度范围	23°C±5°C
精度保证温湿度	23°C±5°C
预热时间	60分钟
环境温度变化	30%到80%RH
校准周期	一年
一般指标
电源	90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum
功率	31.8W
上架尺寸	215mmx132mmx490mm
外形尺寸	250mmx154mmx530mm
重量	约8.5kg（单通道）/ 10kg（双通道）

🔒
