TH2691 飞安表

测量分辨

6 ½ 位

电流分辨率

0.01fA

0.01fA

0.1fA

1fA

0.01fA

0.1fA

1fA

0.01fA

最大电阻

3000PΩ

1500PΩ

100PΩ

1PΩ

1000PΩ

-

-

-

电荷测量

1 fC - 2μC

1 fC - 2μC

1 fC - 2μC

-

1 fC - 2μC

-

-

-

温湿度测量

√

√

√

√

√

-

-

-

电压源

±3000 V

±1500 V

±1000 V

-

-

-

电压分辨率

1mV

1mV

1mV

-

-

-

显示

显示器

5.0英寸电容式触摸彩色LCD显示器

测量分辨率

6½位

电流测量

量程

精度

分辨率

备注

2pA

±(1%+3fA)

0.01fA

适用于 TH2695 / TH2695A / TH2690H / TH2691H

20pA

±(0.5%+3fA)

0.1fA

适用于 TH2695 / TH2695A / TH2690 / TH2690H / TH2691 / TH2691H

200pA

±(0.5%+5fA)

0.1fA

适用于 TH2695 / TH2695A / TH2690 / TH2690H / TH2691 / TH2691H

2nA

±(0.2%+50fA)

1fA

适用于 所有机型

20nA

±(0.2%+3pA)

10fA

适用于 所有机型

200nA

±(0.2%+5pA)

100fA

适用于 所有机型

2μA

±(0.1%+50pA)

1pA

适用于 所有机型

20μA

±(0.05%+500pA)

10pA

适用于 所有机型

200μA

±(0.05%+5nA)

100pA

适用于 所有机型

2mA

±(0.05%+50nA)

1nA

适用于 所有机型

20mA

±(0.05%+500nA)

10nA

适用于 所有机型

电阻测量

量程

精度

分辨率

备注

1MΩ

±(0.135%+1Ω)

1Ω

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10MΩ

±(0.135%+10Ω)

10Ω

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

100MΩ

±(0.185%+100Ω)

100Ω

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

1GΩ

±(0.285%+1kΩ)

1kΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10GΩ

±(0.41%+10kΩ)

10kΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

100GΩ

±(0.41%+100kΩ)

100kΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

1TΩ

±(0.45%+1MΩ)

1MΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10TΩ

±(0.75%+10MΩ)

10MΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690H

100TΩ

±(2.6%+100MΩ)

100MΩ

适用于 TH2695 / TH2695A / TH2690 / TH2690H

量程

电流量程

电压源

备注

1MΩ

200μA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10MΩ

20μA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

100MΩ

2μA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

1GΩ

200nA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10GΩ

20nA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

100GΩ

2nA

20V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

1TΩ

2nA

200V

适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H

10TΩ

200pA

200V

适用于 TH2695 / TH2695A / TH2690 / TH2690H

100TΩ

20pA

200V

适用于 TH2695 / TH2695A / TH2690 / TH2690H

最大测量电阻

3000PΩ(10¹⁵)

1500PΩ(10¹⁵)

100PΩ

1000TΩ

1000PΩ

------

电压测量（独立输入单元)

量程

精度±(%+偏差)

分辨率

备注

2V

±(0.05%+40μV)

1μV

适用于 TH2690 / TH2690A / TH2690H

20V

±(0.05%+400μV)

10μV

适用于 TH2690 / TH2690A / TH2690H

150V

±(0.05%+300μV)

100μV

适用于 TH2695A

300V

±(0.05%+600μV)

100μV

适用于 TH2695

1500V

±(0.05%+300μV)

1mV

适用于 TH2695A

3000V

±(0.05%+6mV)

1mV

适用于 TH2695

输入阻抗

＞200TΩ(适用于TH2690/TH2690A/TH2690H)，100MΩ（适用于TH2695)，50MΩ（适用于TH2695A）

------

电荷测量（指标在1s内有效）

量程

精度

分辨率

备注

2nC

±(0.5%+50fC)

1fC

适用于 TH2695 / TH2695A / TH2690 / TH2690H

20nC

±(0.5%+500fC)

10fC

适用于 TH2695 / TH2695A / TH2690 / TH2690H

200nC

±(0.5%+5pC)

100fC

适用于 TH2695 / TH2695A / TH2690 / TH2690H

2μC

±(0.5%+50pC)

1pC

适用于 TH2695 / TH2695A / TH2690 / TH2690H

电压源

量程

精度±(%+偏差)

分辨率

最大输出电流

备注

20V

±(0.05%+2mV)

1mV

±20mA

适用于 TH2695A / TH2690 / TH2690A / TH2690H

40V

±(0.05%+4mV)

1mV

±20mA

适用于 TH2695

200V

±(0.05%+20mV)

1mV

±10mA

适用于 TH2695A

400V

±(0.05%+40mV)

1mV

±10mA

适用于 TH2695

1000V

±(0.05%+100mV)

1mV

±1mA

适用于 TH2690 / TH2690A / TH2690H

1500V

±(0.05%+150mV)

1mV

±10mA

适用于 TH2695A

3000V

±(0.05%+300mV)

1mV

±10mA

适用于 TH2695

电压源功能

直流、扫描(单扫描、双扫描、列表扫描)、ARB(方波)

------

温度测量范围及精度

-40℃-10℃

1℃

------

10℃-55℃

0.5℃

------

55℃-80℃

1℃

------

湿度测量范围及精度

0-20%RH

4％

------

20-80％RH

3％

------

80-100%RH

4％

------

视图模式

仪表视图、图形视图、直方图、滚动视图

测试端子

电压输入

三轴BNC(TH2695/TH2695A为高压BNC)

------

电流输入

三轴BNC

电压输出

√

------

COMMON

√

GROUND

香蕉座

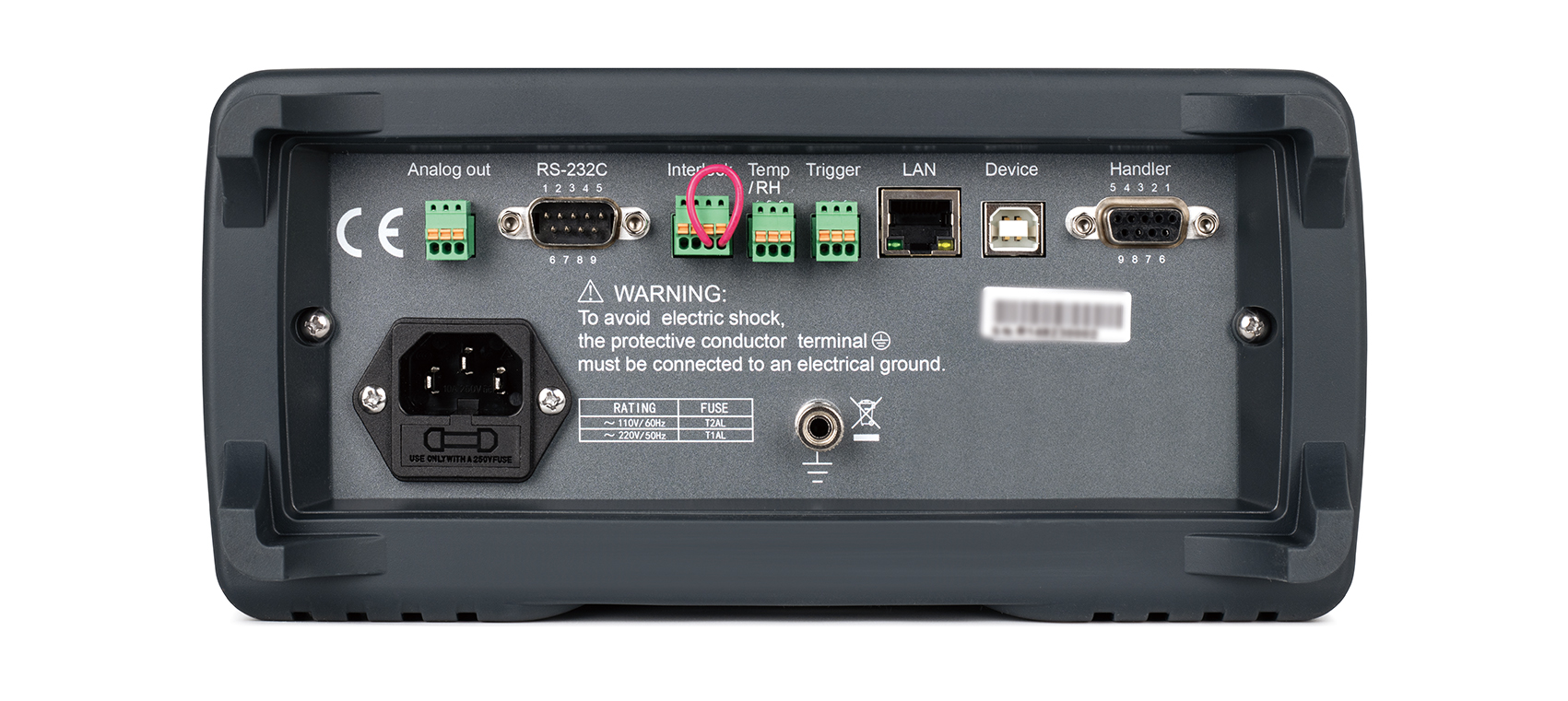

接口

D/A输出

±2VFS

HANDLER

√

通讯接口

RS232、USB DEVICE、USB HOST、LAN

传感器输入

温湿度

------

互锁输入

√

------

环境温度与湿度

使用温湿度范围

0°C--45°C，30%--80%，无冷凝

存放温湿度范围

-20°C--60°C，10%--90%，无冷凝

精度保证温湿度

23℃±5℃，30%-80%RH

预热时间

1小时

环境温度变化

自校准后小于±3℃

校准周期

1年

一般指标

电源

AC：90V-264V,50/60Hz；或DC：127V-370V

功率

60W

上架尺寸

215(W)×88(H)×480(D)

215(W)×88(H)×335(D)

外形尺寸

235(W)×111(H)×590(D)

235(W)×111(H)×440(D)

重量

5.5kg

4kg

3.5kg
