【产品概述】

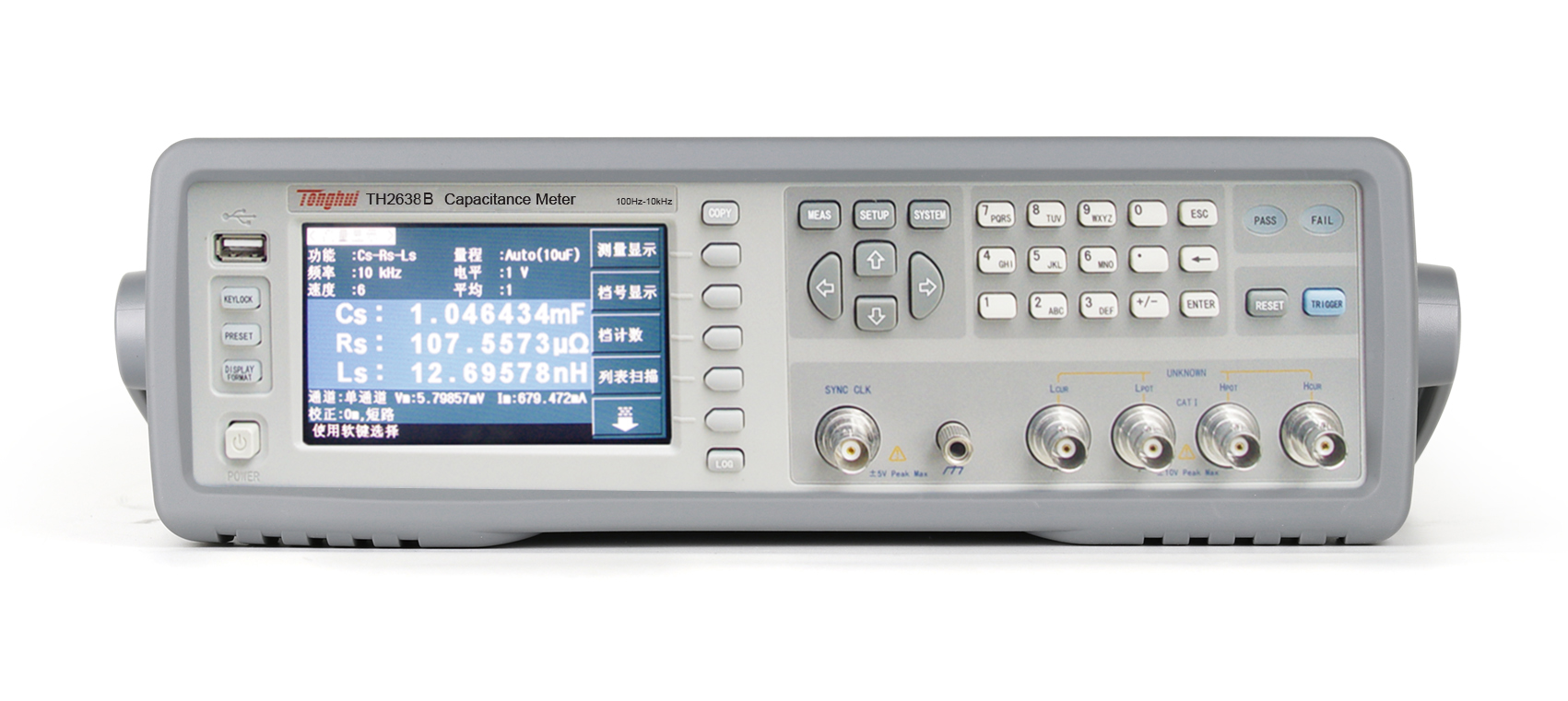

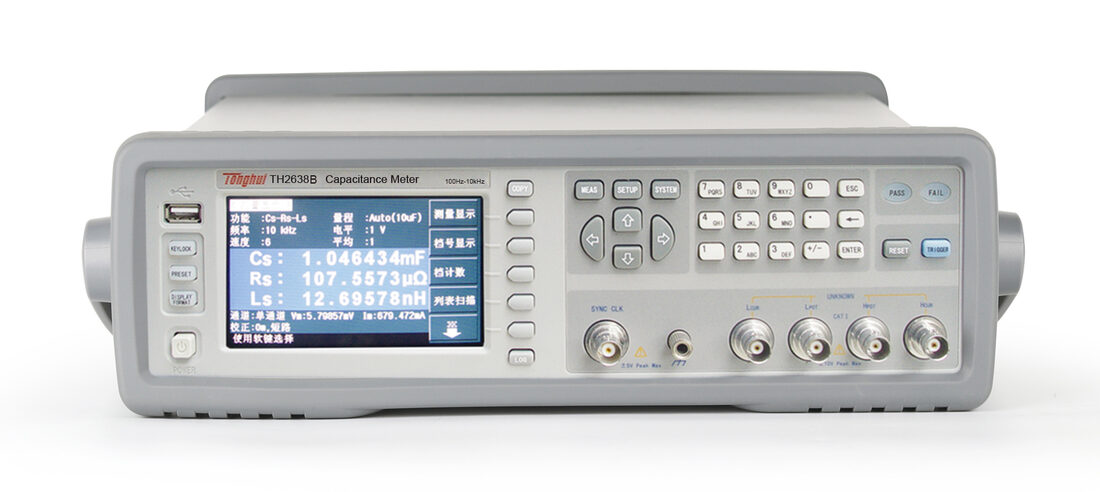

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。
TH2638系列测量电容基本精度为±0.07%，损耗精度高达0.0005，最高速度高达2.3ms;超宽的量程配置，使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能，特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。

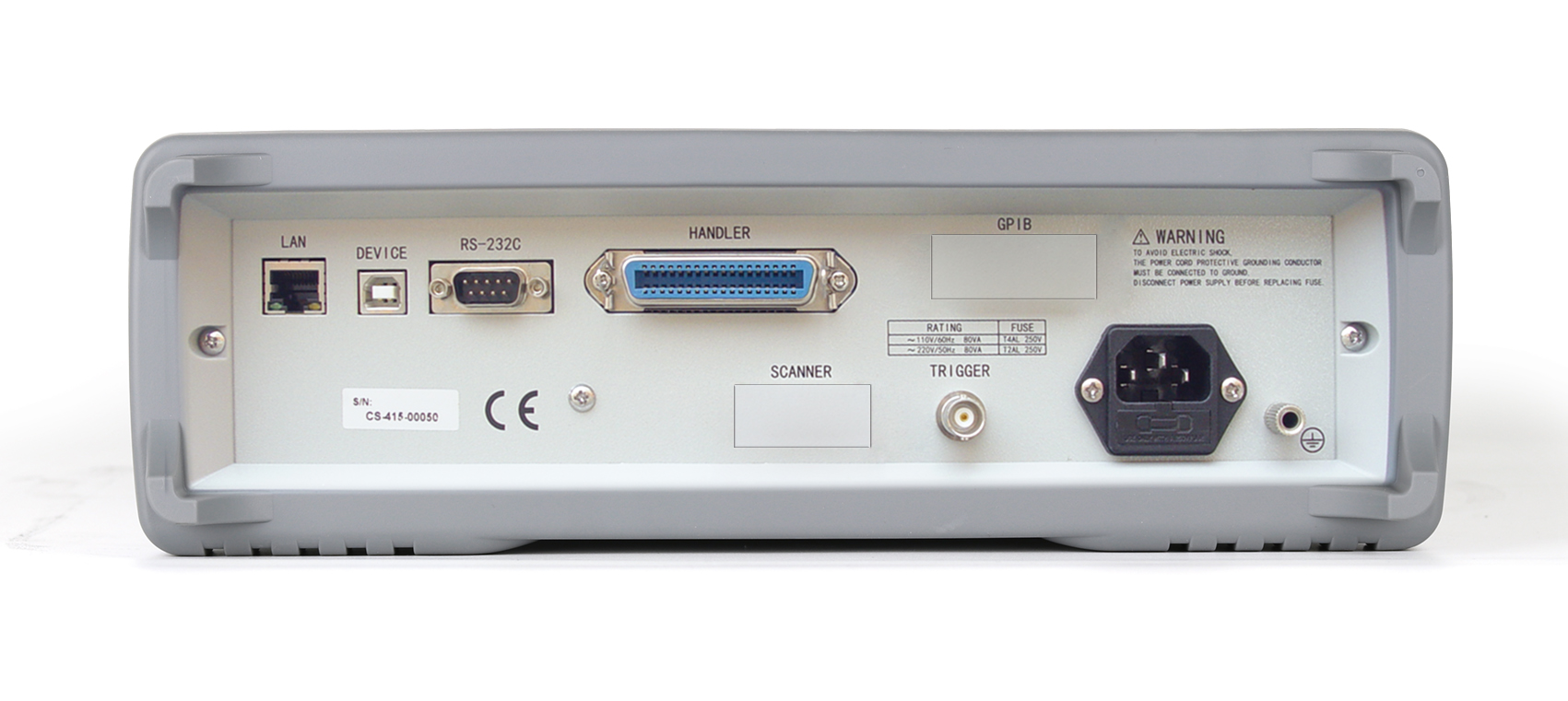

TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能，适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口，大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时，频率偏移设置功能（1MHz±1%，1MHz±2%）可消除阵列式电容器测试系统中相邻测量终端的干扰，并降低测量结果的波动。
可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。
TH2638系列高速精密电容测试仪包括以下几种类型：
简要参数 | TH2638 | TH2638A | TH2638B | TH2638C |
测试频率 | 100Hz，120Hz，1kHz，10kHz，100kHz，1MHz，1MHz±1%，1MHz±2% | 100Hz，120Hz，1kHz，10kHz，40kHz，100kHz | 100Hz，120Hz，1kHz，10kHz | 100Hz，120Hz，1kHz |
基本精度 | C:0.07%，D:0.0005 | |||
测试电平 | 0.1Vrms-1Vrms | |||
输出阻抗 | 1.5Ω、0.5Ω、0.3Ω、10Ω | |||
功能特点
高速度，高精度，高一致性
测试速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)
电容测试精度：±0。07%，损耗因素：±0。0005
18个量程配置，3倍于传统LCR的量程的紧密配置，保证了高速测试下仍能保证高精度和高一致性
TH2638
l
l
l
l
l
TH2638A
l
l
l
l
l
TH2638B
l
l
l
TH2638C
l
l
频率量程
100Hz、120Hz
1kHz
10kHz
40kHz
100kHz
1MHz
1pF
l
2.2pF
l
4.7pF
l
10pF
l
l
22pF
l
l
l
47pF
l
l
l
100pF
l
l
l
l
l
220pF
l
l
l
l
l
470pF
l
l
l
l
l
1nF
l
l
l
l
l
2.2nF
l
l
l
l
4.7nF
l
l
l
l
10nF
l
l
l
l
l
22nF
l
l
l
l
l
47nF
l
l
l
l
l
100nF
l
l
l
l
l
220nF
l
l
l
l
l
470nF
l
l
l
l
l
1μF
l
l
l
l
l
2.2μF
l
l
l
l
4.7μF
l
l
l
10μF
l
l
l
22μF
l
l
47μF
l
l
100μF
l
l
220μF
l
470μF
l
1mF
l
测试速度和量程的设置,解决了以下几个问题
1. 高速测试下精度及无法得到保证
2. 测量仪器无法满足高吞吐率自动化设备的测试要求
3. 在满足了测试速度的情况下，多次测试数据的一致性不好
从低电容值到高电容值，超宽的测量范围
测试频率
测量范围
1MHz
0.001fF-1.5nF
100kHz
>6.8pF
40kHz
>15pF
10kHz
>68pF
1kHz
>68pF
100Hz/120Hz
>6.8nF
新能源汽车用DC-Link薄膜电容器的精确测试
三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电感（ESL）的测试难题。随着工业的迅速发展，能源短缺已成为世界性问题，新能源汽车已成为未来汽车工业发展的主要方向。电机，电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术，高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示：
