【产品概述】

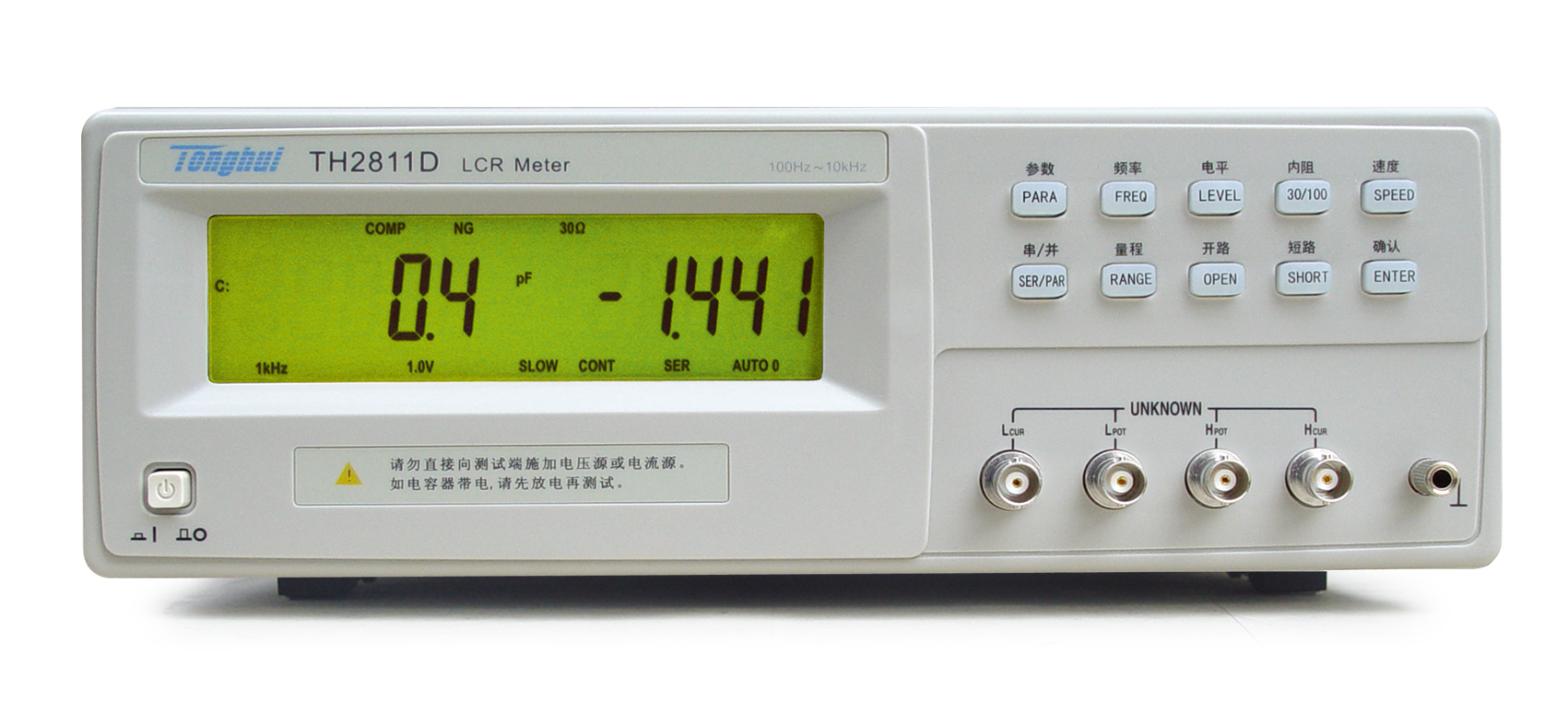

■ TH2811D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
【技术参数】
产品型号 | TH2810D | TH2811D | TL2812D |
显示 | 带背光大屏LCD显示屏 | 带背光大屏LCD | |
基本测量准确度 | 0.1% | 0.2% | 0.25% |
测试频率 | 100Hz，120Hz，1kHz，10kHz | 100Hz，120Hz，1kHz，10kHz | |
AC信号电平 | 0.1Vrms、0.3Vrms、1Vrms | 0.3Vrms、1Vrms | 0.3Vrms、1Vrms |
信号源输出阻抗 | 30Ω、100Ω | 100Ω | |
RDC测试信号 | ------ | ------ | |
DC偏置 | ------ | ------ | |
测试参数 | |Z|、R、X、 C、 L、Q、D | |Z|、R、C、 L、Q、D | |
测试速度 (ms) | 快速： 83ms；中速：196ms；慢速： 400ms | 快速：83ms；中速：196ms；慢速： 400ms | |
列表扫描 | ------ | ------ | |
图形扫描分析 | ------ | ------ | |
通用功能 | 串、并联等效模式，校准：开路、短路，量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，键盘锁定功能 | 串、并联等效模式，校准：开路、短路，量程选择：自动、手动 | |
特有功能 | ------ | ------ | |
比较器 | 五档分选， PASS/FAIL指示 | ------ | ------ |
存储 | ------ | ------ | |
接口 | RS232，HANDLER | ------ | ------ |
