产品概述

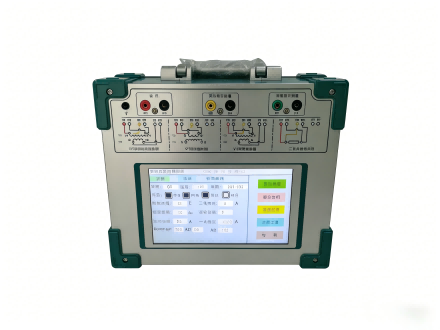

互感器综合测试仪，是在公司广受市场认可的互感器多功能全自动综合测试仪基础上，广泛吸纳用户需求、经过深度市场调研与理论，推出的新一代革新型CT/PT专用测试仪器。
装置采用高性能ARM处理器与制造工艺，确保性能稳定可靠、功能完备、自动化与测试效率均处于国内水平，是电力系统、供电公司、电厂、检修试验单位用于电流互感器、电压互感器检测的高端设备。
主要技术特点
-
功能，一机覆盖全项目检测
仪器可满足各类CT（保护类、计量类、TP类）的励磁特性（伏安特性）、变比、性、二次绕组电阻、二次负荷、比差、角差等全参数测试；同时支持各类电磁式VT及电容式VT电磁单元的励磁特性、变比、性、二次绕组电阻等测试，真正实现一机多用。
-
智能计算，自动输出参数
测试过程自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT关键参数，无需人工计算，大幅提升试验效率。
-
兼容多标准，自动匹配判定
仪器满足 GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207、GB20840、IEC61869 等国内外新老互感器标准，可根据互感器类型与等级自动选择对应标准进行性能分析与合格判定。
-
低频法技术，支持超高拐点测试
采用低频法测试原理，测试能力强，可满足拐点高达 60kV 的CT检测需求，适用于各类高压、大容量互感器现场及试验室测试。
-
界面友好，全中文图形触控操作
配备高清液晶触摸屏，全中文图形化操作界面，直观易懂，无需旋钮与复杂按键，操作简单流畅，支持蓝牙、外置升流器等功能扩展。
-
大容量存储，蓝牙上传自动出报告
设备可存储 1000组 测试数据，掉电不丢失；试验完成后通过蓝牙快速上传至PC端，由软件进行数据分析、曲线对比，并自动生成标准WORD试验报告。
-
简操作，一键完成多项目测试
使用其简便，一键即可完成CT直阻、励磁、变比、性测试；除负荷测试外，CT其他各项测试均采用同一种接线方式，大幅减少接线时间，降低现场操作难度。
-
轻便便携，适合现场移动作业
整机体积小巧、结构坚固，重量＜9Kg，便于携带与搬运，特别适合电力现场巡检、抢修、验收等移动检测场景。
主要技术参数
| 项目 | 参数指标 |
|---|---|
| 测试用途 | 保护类CT、保护类VT |
| 输出 | 0~180Vrms，10Arms，20A（峰值） |
| 电压测量精度 | ±0.2% |
| CT变比 | 范围：1~30000；精度：±0.2% |
| PT变比 | 范围：1~10000；精度：±0.5% |
| 相位测量 | 精度：±5min；分辨率：0.5min |
| 二次绕组电阻测量 | 范围：0~300Ω；精度：0.2%±2mΩ |
| 二次负载测量 | 范围：0~300VA；精度：0.2%±0.2VA |
| 输入电源 | AC220V±10%，50Hz |
| 工作环境 | 温度：-10℃~50℃，湿度：≤90% |
| 外形尺寸 | 355mm×285mm×150mm |
| 重量 | ＜9kg |
