产品概述
红外点阵式热成像传感器为非接触式红外测温传感设备，搭载高性能数字红外芯片，无需接触被测带电设备，即可实时、精准采集高压带电物体表面、电气接点运行温度。
可对高压开关柜裸露触点、母线连接处、户外刀闸、变压器等关键电力设备开展在线温度监测，采集数据通过RS485总线上传至后台监控主机，实现设备温度在线预警。产品广泛应用于电力、化工、水泥、矿山、冶金等工业场景，提前捕捉设备过热隐患，保障设备安全稳定运行。
产品特点
✅ 非接触红外测温
无需接触带电被测物体，规避高压接触测温安全风险，适配高压柜内、户外高压设备在线监测。
✅ 宽量程温度探测
测温范围可达-40℃～+300℃，覆盖绝大多数工业电气设备温升监测需求。
✅ 手机便捷配置
支持手机端完成参数调试、功能设置，现场调试简单，降低运维难度。
✅ 标准RS485通讯
采用RS485硬件接口，兼容Modbus-RTU标准协议，可直接对接各类工控主机、电力监控平台，组网便捷。
技术参数
| 项目 | 技术参数指标 |
|---|---|
| 热成像参数 | |
| 波长范围 | 8～14μm |
| 分辨率 | 32(H)×24(V) |
| 视场角(H/V) | 广角110°×75°(默认)、窄角55°×35° |
| 温度参数 | |
| 探测温度范围 | -40℃～+300℃ |
| 温度精度 | 中心区典型±1℃、边缘±2℃、全温段±2℃ |
| 温度分辨率 | 0.1℃ |
| 测量距离 | 10～100cm |
| 通讯参数 | |
| 通讯接口 | 1路RS485输出 |
| 通讯规约 | Modbus-RTU协议 |
| 波特率 | 默认115200 |
| 校验方式 | 默认8N1（支持8N1、8E1、8O1、8N2、8E2、8O2） |
| 工作电源 | |
| 工作电压 | DC9～24V |
| 额定功率 | ≤2W |
| 使用环境 | |
| 工作温度 | -20℃～+70℃ |
| 储运温度 | -40℃～+85℃ |
| 环境湿度 | ≤95%RH、不结露、无腐蚀 |
| 安装与防护 | |
| 安装方式 | 支架安装，M3、M4螺丝固定 |
| 外壳材质/防护 | 钣金外壳，IP20 |
| 尺寸/重量 | 424216mm、约69g（不含接线端子） |
应用场景
- 电力：高压开关柜柜内接点、母线排、隔离开关、变压器、环网柜在线测温
- 冶金/矿山：高压电气柜、大功率电机接线端过热监测
- 化工/水泥：厂内高压配电设备、关键电气接点温度在线监控
设备可多点组网部署，实时获取多点温度数据，实现过热故障早期预警，减少设备火灾、停电事故风险。
❓ 常见问答 6 查看更多 →
问：红外点阵式热成像传感器 是什么？主要用来做什么？
答：
红外点阵式热成像传感器 是 ZT-hitop 推出的红外热像仪。通过接收物体表面发出的红外辐射形成热分布图像，可在不接触、不停电的情况下发现设备发热异常，广泛用于电力巡检、设备状态监测与工业测温。
问：红外点阵式热成像传感器 怎么选型？采购和售后如何对接？
答：选购 红外点阵式热成像传感器 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 ZT-hitop 等品牌产品，可提供 红外点阵式热成像传感器 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。

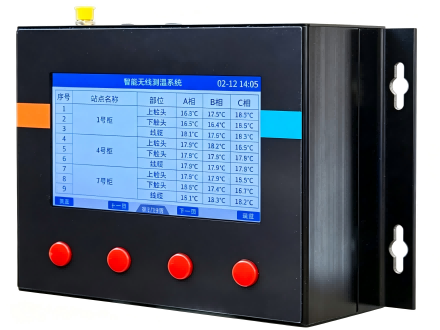

问：智能在线监测系统-壁挂式智能主机 怎么选型？采购和售后如何对接？
答：选购 智能在线监测系统-壁挂式智能主机 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 ZT-hitop 等品牌产品，可提供 智能在线监测系统-壁挂式智能主机 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
问：智能在线监测系统-壁挂式智能主机 是什么？主要用来做什么？

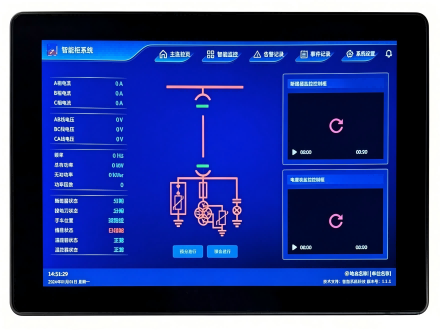

问：智能在线监测系统-10寸触控式智能主机 怎么选型？采购和售后如何对接？
