1-512upr、FFT max1/2/3、16384 点采样——谐波分析指标逐个翻译成人话
谐波指标三件套：1-512upr 是分析范围（把圆轮廓拆成每周 1~512 个波）；FFT max1/2/3（0.03/0.02/0.01μm）是分阶次的谐波幅值误差上限；16384 点采样是还原密度。16384 点支撑 512upr 不失真，max 三档按你关心的阶次段做验收。
FFT 系列的指标表比普通圆度仪多三行，逐个翻译：
① 分析波段 1-512upr：把圆轮廓做傅里叶分解，每周 1 个波是偏心，2~15 转波常见于装夹与机床因素，几十到几百转的短波对应滚道振纹、砂轮痕迹。波段覆盖 = 你能「看到」的工艺缺陷范围。
② FFT max1/2/3 = 0.03 / 0.02 / 0.01μm：回转轴系在不同阶次段的谐波幅值测量误差上限。阶次越高、幅值越小，要求越严——这是「能信多小的谐波」的标尺。
③ 圆周采样 16384 点 + 分度精度 2/10000：每周打 16384 个点还原轮廓。512upr 意味着每周 512 个波峰，每波至少 32 个采样点才不失真——16384 点正是为顶格波段准备的。
验机时按「你关心的最高阶次」选 max 档：关心低阶装夹问题看 max1，追到百转级振纹看 max3。
✦
指标 × 工艺对照
| 指标 | 数值 | 对应工艺问题 |
|---|---|---|
| 1~15 upr | 低阶 | 装夹偏心、夹具变形、机床主轴摆 |
| 15~50 upr | 中阶 | 砂轮不平衡、导轮磨损 |
| 50~200 upr | 中高阶 | 滚道振纹、刀具颤振 |
| 200~512 upr | 高阶 | 研磨纹路、材料组织微观不均 |
| 采样 16384 点 | 每波 ≥32 点 | 高阶谐波不失真的前提 |
🧰 逐款带你看

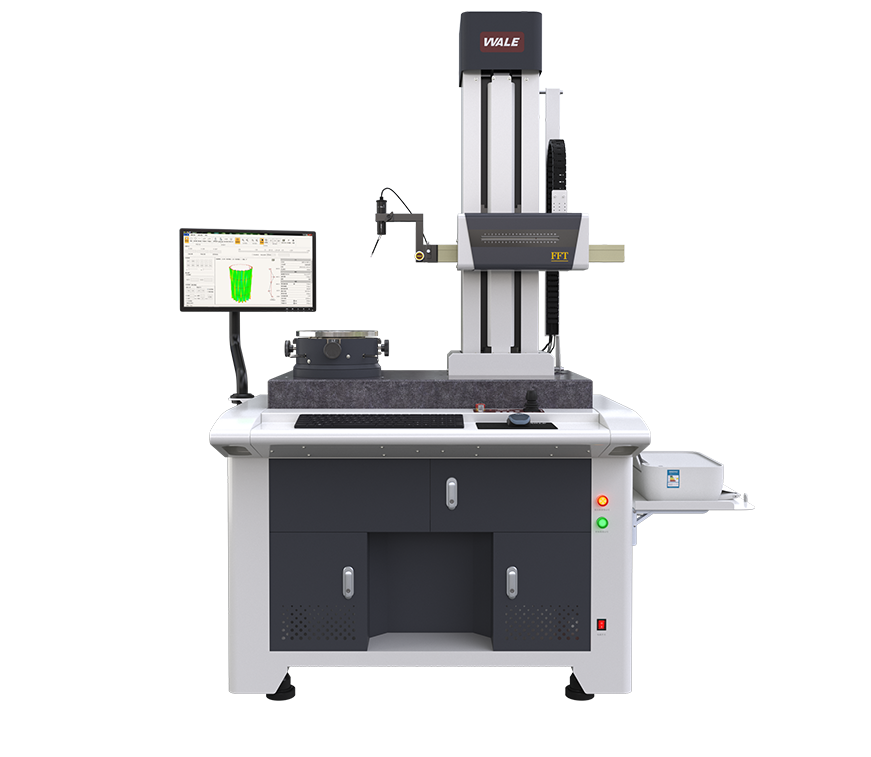

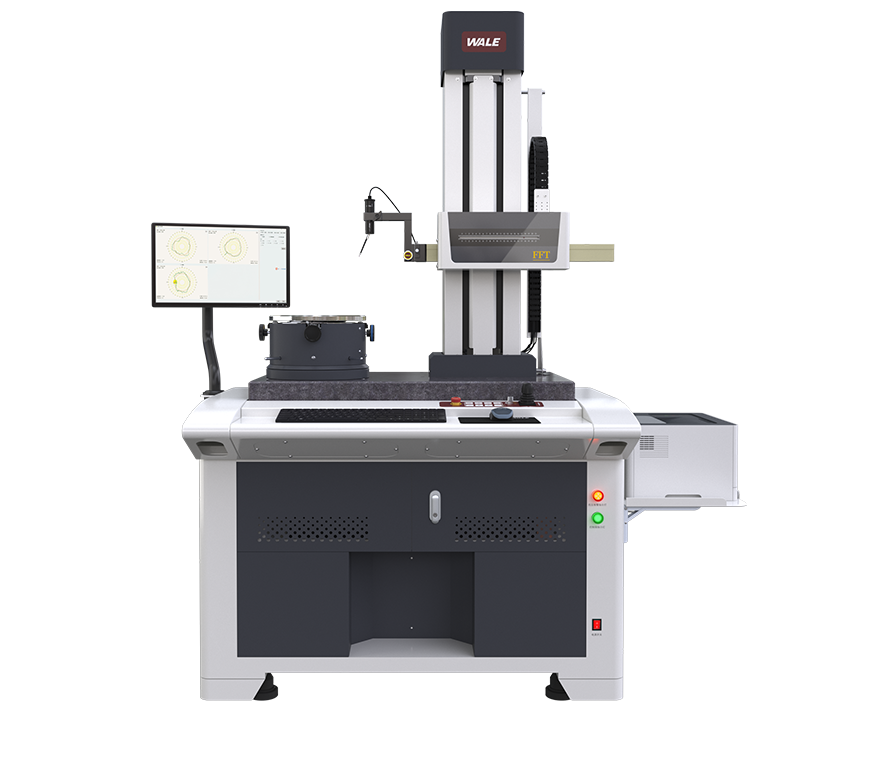

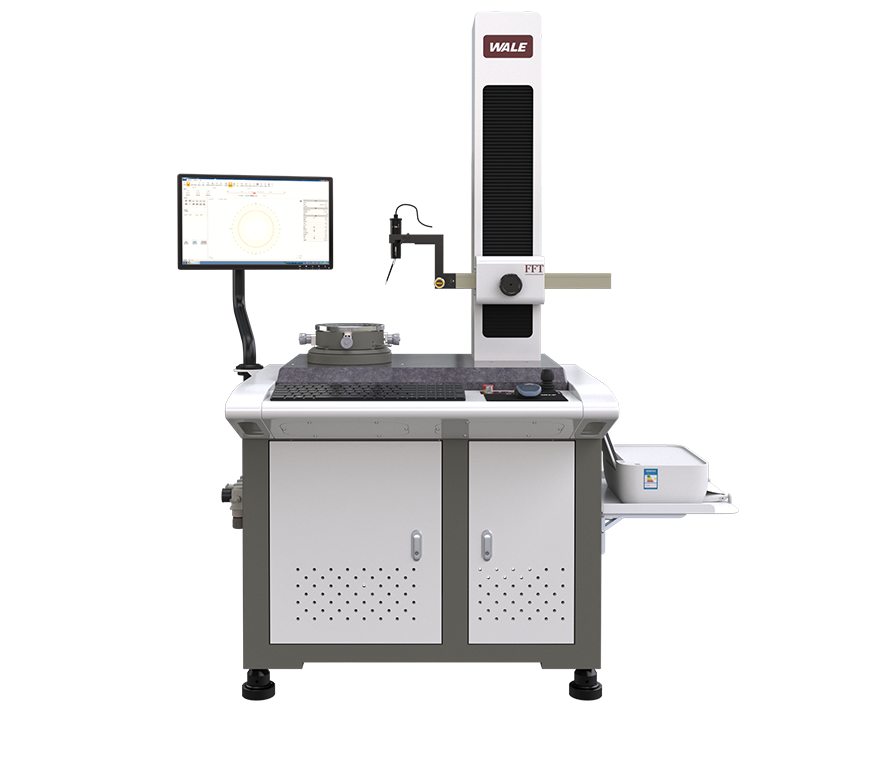

同一套谐波底座，四款平台承接。
买前拿标准件做「阶次扫描」验证：低阶看 max1、追高阶看 max3，把指标落到你的工件上。
- 免费寄样：标准件 + 你的工件各测一轮
- 出具阶次谐波对比数据
- 验收条款按阶次段写入
📊 一张表选对型号
按你关心的工艺问题反查指标：
| 你的问题 | 看哪个指标 |
|---|---|
| 装夹变形、偏心 | 1-15upr 段 + max1 |
| 砂轮 / 导轮因素 | 15~50upr 段 |
| 振纹、颤振 | 50~200upr 段 + max2/max3 |
| 研磨纹、微观不均 | 200~512upr 段 + max3 + 16384 点 |
| 环境振动干扰 | 全频带隔振配置 |
🔧 核心仪器
1-512upr 波段；
FFT max1 0.03 / max2 0.02 / max3 0.01μm；
16384 点采样；
分度 2/10000；
全频带隔振
✅ 选型关键要点
- 波段覆盖要顶格：1-512upr 全覆盖，别选「够用波段」机型——工艺问题常在高阶。
- max 三档按阶次验收：把关心的阶次段写进合同验收条款。
- 16384 点是 512upr 的门票：低点数机型高阶必失真。
- 分度精度 2/10000：角度基准均匀性，谐波相位还原的前提。
- 隔振决定下限：0.01μm 级谐波幅值，微振动不隔离就是噪声。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 只看「有 FFT 功能」：波段、点数、max 三档缺一不可，功能名字不等于能力。
- 拿 max3 要求所有阶次：各档对应各自阶次段，混用会误判。
- 换转速不改阶次换算：阶次×转速=频率，报告里先换算再比对。
- 忽视标准球溯源：谐波精度要定期用标准件核查，纳入校准计划。
🙋 常见问题
- max1/2/3 是三台仪器的精度吗？
- 不是，是同一台设备在不同阶次段的谐波幅值误差上限，阶次越高要求越严。
- 512upr 够用吗？
- 覆盖轴承沟道、电机阶次等主流工艺溯源需求；更高阶研究需求个案评审。
- 16384 点和 8192 点差在哪？
- 8192 点评圆度足够；评 512upr 谐波每波仅 16 点，高阶幅值会失真——FFT 系列 16384 点是配套设计。
- 全频带隔振是什么？
- 对低频（地传振动）到高频（环境噪声）全段有效的隔振系统，0.01μm 级谐波测量的前提。
- 谐波幅值多小算有问题？
- 按行业与整机要求定：轴承行业常控特定阶次幅值（如 0.05~0.2μm），与 NVH 标准联动。
