轴承、电机行业怎么配谐波仪？沟道阶次、转子谐波与产线布局方案
轴承：内外圈沟道谐波对应振动噪声值，FFT-RDA 自动调心 + 产线节拍是主力配置，钢球滚子波纹度补 WES；电机：转子 / 轴的阶次谐波指向电磁噪声，FFT-CYM/CYA 圆柱度级覆盖圆柱度与同轴度。
批量全检按「台面→自动化→谐波验收」三步走。
两个行业，两条主流配置路线：
轴承行业
套圈沟道的谐波阶次直接决定成品轴承的振动值（Z1/Z2/V 组）。产线配置：FFT-RDA 自动调心 + 1-512upr 全波段做内外圈沟道全检；钢球、滚子的波纹度专项交给 WES 准静态波纹度仪；成品抽检可再配常规圆度仪 RDM 做复核。
电机行业
转子 / 轴类的电磁噪声常溯源到特定阶次的圆度谐波 + 同轴度：选FFT-CYM / FFT-CYA 圆柱度级平台，一次测量同时输出圆柱度、同轴度与阶次谐波，与整机 NVH 谱做阶次-频率换算对齐。
批量全检三步走：① 台面与承重按最大套圈/转子定档；② 自动化按节拍配（RDA/CYA + 机械手）；③ 谐波验收按阶次段写条款。
🧰 逐款带你看
按行业对号：

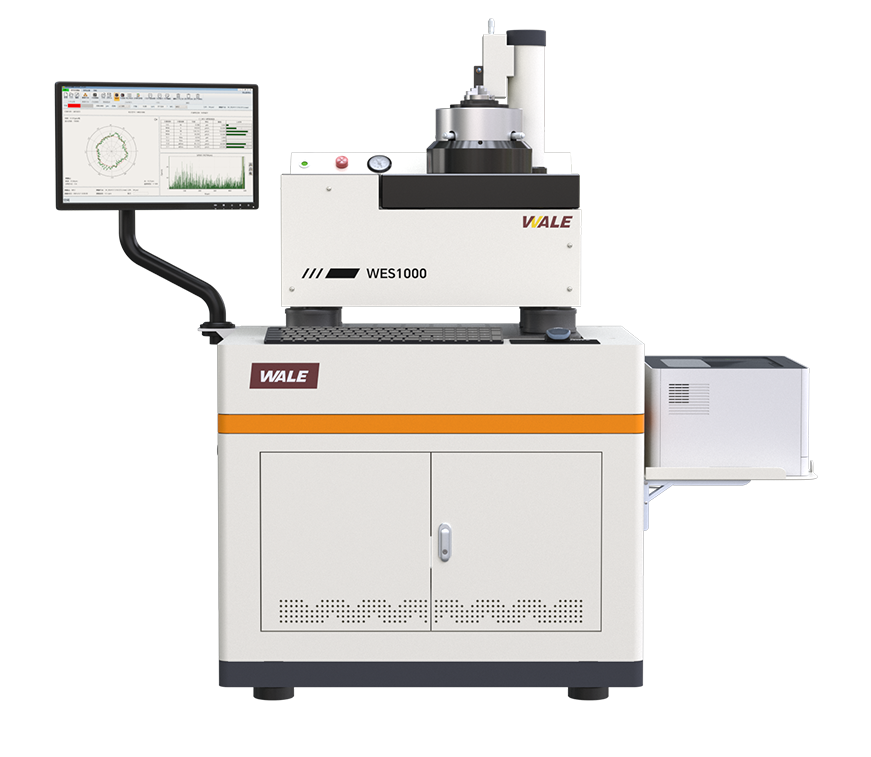

03WALE WES 准静态波纹度仪（钢球 / 滚子 / 套圈）
钢球、滚子、套圈波纹度专项：与行业主流波纹度控制方式一致。
- 波速参数评估，可溯源
- 钢球/陶瓷球/滚子/套圈多系列
- 传感器分辨率 0.4nm 级
内外圈沟道谐波全检的最短路径：自动调心 + 经济型自动化，节拍与精度兼顾。
- 自动调心，节拍优先
- 谐波底座全系同源
- 与 WES 组成套圈+钢球双线
- 含产线布局建议
📊 一张表选对型号
🔧 核心仪器
FFT-RDA（轴承沟道）；
FFT-CYM / FFT-CYA（电机轴 / 柱塞）；
WES（钢球滚子波纹度）
✅ 选型关键要点
- 分工建线：套圈 FFT 线 + 钢球 WES 线 + 成品复核线，三线各司其职不停机。
- 节拍匹配：自动调心款单件节拍 <1 分钟级，匹配产线下料速度。
- 阶次验收：按客户振动组别（Z1/Z2/V）反推阶次幅值限值写入验收。
- 数据闭环：谐波谱与 NVH 测试联动，按「阶次×转速=频率」定位工序。
- 工装标准化：套圈定心工装按系列成套配，减少换型时间。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 钢球拿套圈设备硬测：接触形态完全不同，WES 专项才是正解。
- 只测内圈不测外圈：成品振动两侧沟道都贡献，双圈全检才闭环。
- 谐波超标就换机床：先看阶次定位工序——装夹问题占三成，别急着资本开支。
- 忽视来料波纹：锻件 / 车削件的原始波纹会传到磨削后，进料检验同步建。
🙋 常见问题
- 轴承沟道重点看哪些阶次？
- 常见 2~3 转（装夹）、7~15 转（磨削）、几十转级（超精研）；具体按客户振动标准与 NVH 要求定，我们提供阶次模板。
- FFT-RDA 一小时能测多少件？
- 自动调心 + 自动测量单件分钟级以内，一小时数十到上百件；精确节拍按工件与程序复杂度评审。
- WES 波纹度与 FFT 谐波数据一致吗？
- WES 用波速参数评估，与行业主流波纹度控制方式一致、可溯源；两者用途互补（专项 vs 全谐波）。
- 电机转子要测同轴度怎么办？
- 圆柱度级平台（FFT-CYM/CYA）直接覆盖；同轴度基准按图纸建立。
- 多台 FFT 数据能组网吗？
- 软件支持数据导出与对接，多机数据统一管理按产线方案配置。
🏭 他们都用得上
行业双线配置，一站配齐
同系列另外两篇
📖 《FFT 谐波分析测量仪怎么选》 ｜ 《谐波波段与精度怎么读》
延伸阅读 · 技术干货
📚 测量能力边界与联系看技术干货《形貌、轮廓、粗糙度仪、粗糙度轮廓、圆柱度、圆度、波纹度测量仪》；选型总框架见《几何测量与光学仪器终极选型指南》。
把产线节拍与工件谱系发我们，回一份「行业配置方案（含机械手布局）」，含免费寄样测试。
