大承载圆柱度仪 STA 怎么选？60~500kg 重载长轴的稳定测量方案
领航产品｜仪器选型选购指南
一句话结论

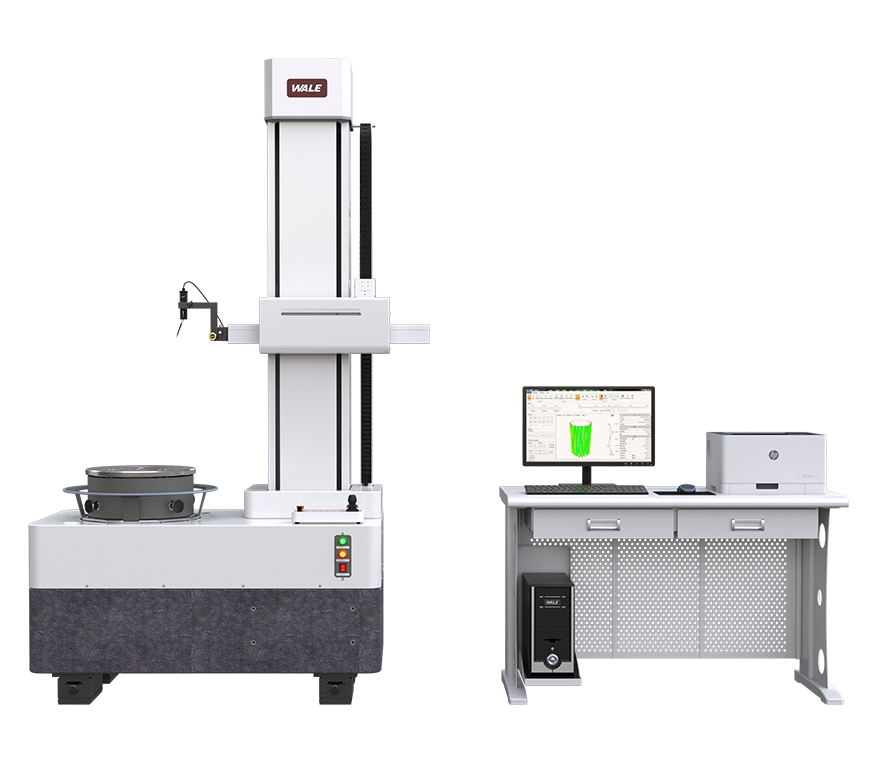

STA 为「稳定测量而生」：一体式机体、大承载主轴、重型自动调整台按目的刚性 300% 以上盈余设计。STA3000（工作台 φ300mm、承重 60/80kg、最大工件 φ500mm）与 STA4000（φ400mm、承重 100~500kg、最大工件 φ650mm）；回转精度 (0.05+6H/10000)μm，垂直行程 600/800/1000mm，RSP 自动测量软件。
主轴轴套、轴芯、齿轮轴、曲轴等长轴重件的圆柱度之选。
常规圆柱度仪承重上限 60kg——主轴轴套、大型齿轮轴、曲轴这类工件根本放不上，或放上就失稳。STA 的解法是「把刚性冗余做到 300%」：
① 一体式机体：整机框架一体化，杜绝分体结构的地基耦合误差；
② 大承载主轴 + 重型自动调整台：重件照样调心调平，且长期稳定；
③ RSP 自动测量软件：「解放操作者，让复杂的测量变得很简单」。
双系列对照
| 指标 | STA3000 系列 | STA4000 系列 |
|---|---|---|
| 回转精度 | (0.05+6H/10000)μm | (0.05+6H/10000)μm |
| 工作台有效直径 | 300mm | 400mm |
| 最大测量直径 / 工件直径 | 320 / 500mm | 420 / 650mm |
| 台面承重 | 60 / 80kg 可选 | 100-500kg 可选 |
| 垂直行程 | 600 / 800 / 1000mm | 600 / 800 / 1000mm |
| 圆光栅采样 | 14400 点 | 14400 点 |
| 传感器 | 电感 ±500μm / 0.001μm | 同左 |
常规 CYM/CYA（0-60kg）与 STA 的分界线就是重量与长细比：超 60kg 或长轴类，直接 STA。
🧰 逐款带你看
双系列按承重对号：
重件测量一半在工装：起重、托架、自动调整台随 STA 一体规划，RSP 软件把复杂流程简化成按钮。
- 300% 盈余刚性长期稳定
- 工装与起重方案随配
- RSP 自动测量培训
- 寄样重件实测
📊 一张表选对型号
🔧 核心仪器
STA3000 / STA4000；
300% 盈余刚性；
承重 60~500kg；
RSP 自动测量软件
✅ 选型关键要点
- 承重是硬边界：0-60kg 与 100-500kg 之间没有过渡，按最重件选系列。
- 300% 盈余刚性：不是营销词——重载下主轴与框架的长期稳定靠它。
- 长轴配中心架：细长比大的工件工装同步规划。
- RSP 软件培训：重件测量流程复杂，自动化软件的价值靠培训兑现。
- 地基与起重：STA4000 级别的地基图与行车条件进场前确认。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 重件硬上常规机：超承重损伤主轴是事故不是误差。
- 只算工件不算吊具：起重附件参与装夹的重量要算。
- 长轴不谈挠曲：自重弯曲是重轴类最大误差源，支撑方案先评审。
- 忽视调整台行程：重型自动调整台是 STA 的效率核心，配置别省。
🙋 常见问题
- STA 与 CYM 精度差多少？
- 回转精度 (0.05 vs 0.025+6H/10000)μm——STA 为承载让渡一点基准指标，对重件公差等级仍绰绰有余。
- 500kg 是台面承重吗？
- 是台面承重上限（STA4000 可选档），含工装；吊装方式另行规划。
- 曲轴能测吗？
- 可以——官方明确「主轴轴套、轴芯、齿轮轴、曲轴等长轴类零件」为 STA 适用对象；曲轴专用工装随配。
- STA3000 与 CYA 怎么分工？
- CYA 管常规批量（≤60kg），STA3000 管中重件；两台并行是大型传动厂的常见组合。
- RSP 自动测量软件能干嘛？
- 自动调心调平 + 程序化测量流程，把重件测量的复杂操作按钮化。
🏭 他们都用得上
重载长轴，一站配齐
- 🏗️ WALE STA3000 / STA4000
- 📐 常规圆柱度：CYM / CYA，见《圆柱度仪怎么选》
同系列另外两篇
延伸阅读 · 技术干货
📚 测量能力边界看《形貌、轮廓、粗糙度仪、粗糙度轮廓、圆柱度、圆度、波纹度测量仪》；选型总框架见《几何测量与光学仪器终极选型指南》。
把最重工件（重量/直径/长度）发我们，回「STA 选型 + 工装方案」，含免费寄样测试。
