圆柱度仪怎么选？CYM / CYA 全系对比：多参数形位测量一站拿全
圆柱度仪 = 圆度仪 + 立柱升降，一台拿下圆度、圆柱度、同轴度、同心度、平面度、径向跳动、平行度、垂直度多参数。选型看两点：调心调平方式（CYM 精密研磨手动轴系 / CYA 全流程自动一键测量）与垂直行程（350~1000mm 五档）。
批量大、要无人值守选 CYA；多参数通用计量选 CYM。
图纸上有圆柱度、同轴度、垂直度这类「既要转、又要沿轴向走」的形位公差，就需要圆柱度仪：主轴转一圈测圆，立柱带传感器沿轴向走，两个方向合起来还原工件的三维几何。
WALE 圆柱度仪的核心指标：
① 基准精度：气浮主轴回转精度 (0.025+6H/10000)μm；立柱垂直直线度 0.3μm/100mm；水平臂与立柱全部精密研磨——两个运动轴的精度共同决定测量资格。
② 采样能力：圆光栅 14400 点/周（圆度仪是 8192），R 轴与 Z 轴双高精度光栅，多截面合成的圆柱度更可信。
③ 传感器：电感 ±500μm（比圆度仪 ±300μm 更宽），分辨率最高 0.001μm。
CYM 与 CYA 平台同源，差别在自动化深度：CYM 精密研磨轴系手动轴臂；CYA 四点法预调 + 自动调心调平 + 一键测量，可搭机械手无人值守。
✦
CYM vs CYA 一张表
| 对比项 | CYM 标准型 | CYA 自动调心调平 |
|---|---|---|
| 调心调平 | 精密研磨轴系，常规调整 | 四点法预调 + 自动精调，一键完成 |
| 测量流程 | 调整→测量→分析分段 | 调整、测量、分析全流程自动化 |
| 垂直行程 | 350 / 500 / 620 / 800 / 1000mm 五档 | 300 / 480 / 600 / 800 / 1000mm 五档 |
| 旋转速度 | 6 / 8 / 10rpm | 6 / 8 / 10rpm |
| 圆光栅采样 | 14400 点 | 14400 点 |
| 传感器 | 电感 ±500μm / 0.001μm | 电感 ±500μm / 0.001μm |
| 台面承重 | 0-60kg 可选 | 0-60kg 可选 |
| 适合 | 通用计量室、多参数 | 批量、无人值守、搭机械手 |
重载与谐波怎么办

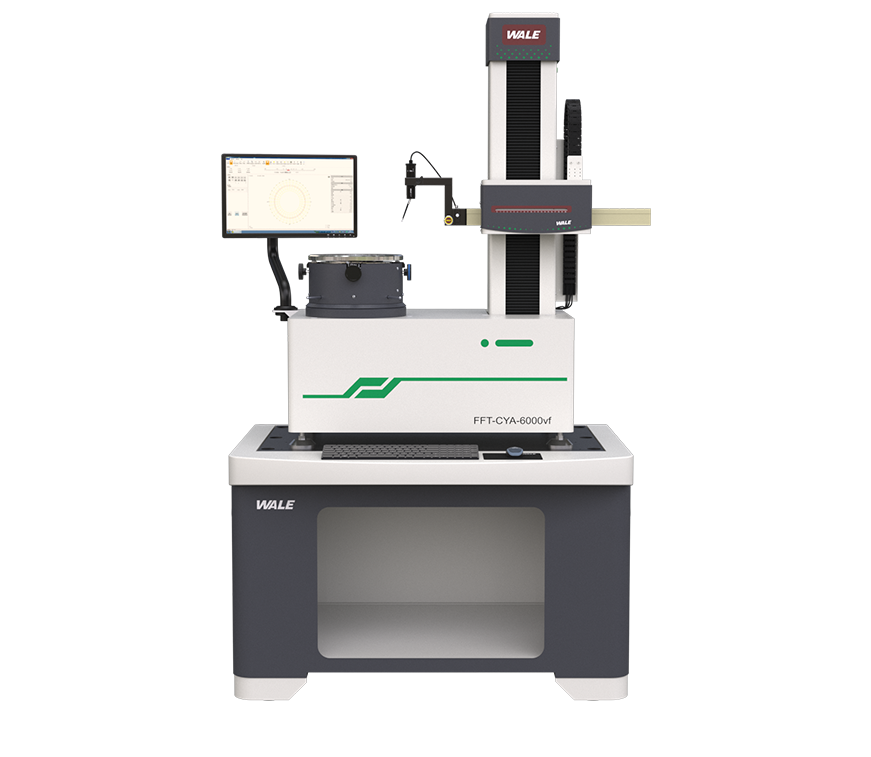

工件超 60kg（主轴轴套、曲轴、齿轮轴）看领航系 STA（承重 60~500kg）；要做 1-512upr 谐波分析看 FFT-CYM / FFT-CYA。这两条线在文末互链。
🧰 逐款带你看
两个系列按自动化深度排好。

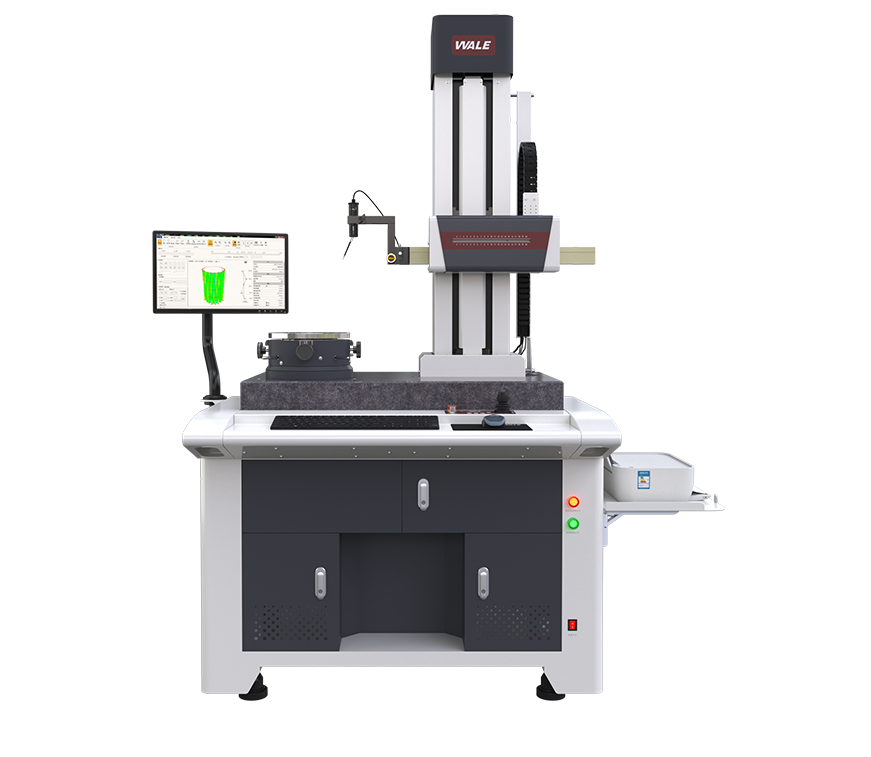

通用多参数主力：圆度、同轴度、同心度、平面度、跳动、平行度、垂直度一台拿全。
- 回转精度 (0.025+6H/10000)μm，垂直直线度 0.3μm/100mm
- 圆光栅 14400 点，R/Z 双高精度光栅
- 电感 ±500μm / 0.001μm
- 垂直行程 350~1000mm 五档，承重 0-60kg

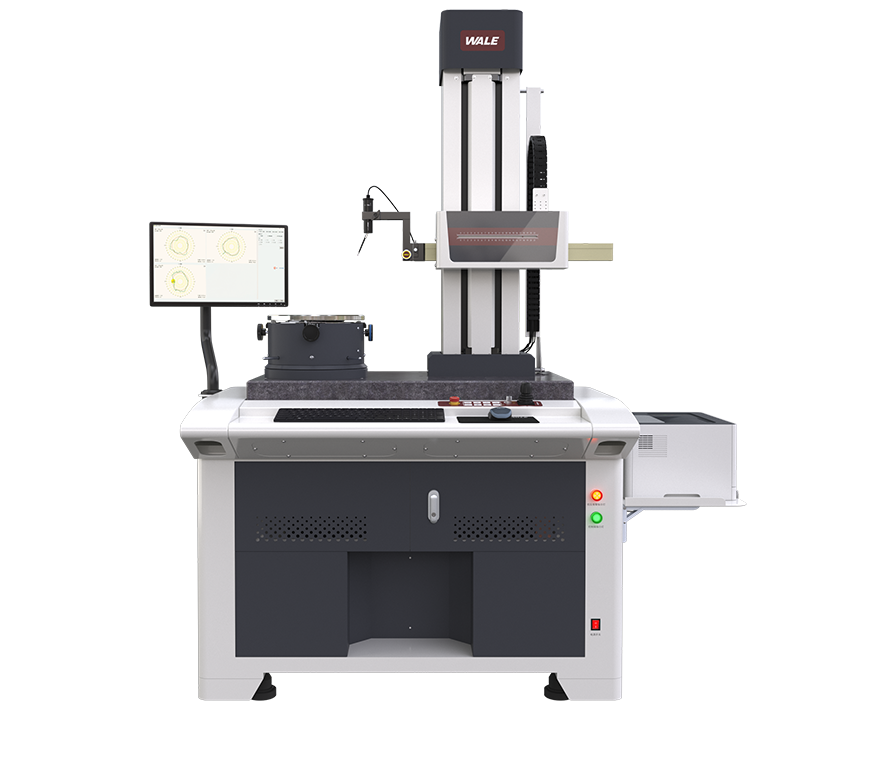

全流程自动化：四点法预调 + 高精度精调，一键完成测量。
- 四点法预调，装夹超量程也能调
- 按工艺阈值精调，实现高精度
- 可搭机械手组建无人值守
- 垂直行程 300~1000mm 五档
第一台圆柱度仪，九成落在 CYM：多参数全、五档行程、承重可选，性价比与能力兼顾。
- 8 项形位参数一台拿全
- 精密研磨水平臂与立柱
- 0-60kg 承重 + 350~1000mm 行程随工件配
- 含免费寄样测试与上门培训
📊 一张表选对型号
🔧 核心仪器
WALE CYM 系列圆柱度仪；
CYA 自动调心调平圆柱度仪；
STA 大承载系；
FFT-CYM / FFT-CYA 谐波版
✅ 选型关键要点
- 先列参数清单：把图纸全部形位公差列出来——圆度仪只有圆度，圆柱度仪 8 项全能，买前先对单。
- 两个轴都要看精度：回转 (0.025+6H/10000)μm + 直线度 0.3μm/100mm，缺一不可。
- 采样 14400 点：多截面合成圆柱度，采样密度直接影响拟合可信度。
- 行程按 tallest 工件 + 50mm：五档从 350 到 1000mm，别为偶尔的 tall 件上顶配。
- 自动化深度：CYA 四点法预调解决「装夹超量程调不动」，无人值守的前提。
- 承重 0-60kg：重件直接看 STA，别硬顶。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 只测圆度也买圆柱度仪：贵一倍；确认图纸真有轴向公差再上。
- 行程按最大工件算：1000mm 行程测 200mm 件是浪费；按 tallest 常测件选。
- 忽略调心时间：圆柱度测量多截面，手动调心时间比圆度仪更长——批量场景 CYA 差价很快回本。
- 工件长细比过大：细长轴测量要跟尾座 / 中心架工装配套谈，裸机测不了。
🙋 常见问题
- 圆柱度仪和圆度仪到底差在哪？
- 多一根精密立柱（直线度 0.3μm/100mm）+ 双光栅（R/Z）+ 更宽传感器（±500μm）+ 14400 点采样——代价是能评圆柱度、同轴度等轴向公差。
- CYA 的四点法预调是什么？
- 装夹偏心超出传感器量程时，用四个方位的粗测数据反解偏心量先粗调，再自动精调——「装歪了也能一步调好」，无人值守的关键。
- 能测端面平面度吗？
- 能。传感器走端面圆周 + 直线合成，平面度、垂直度都在 CYM / CYA 的参数清单里。
- 60kg 以上工件怎么办？
- 领航系 STA：STA3000 承重 60/80kg、STA4000 承重 100~500kg，专为主轴套、曲轴设计——见《大承载圆柱度仪 STA 怎么选》。
- 圆柱度仪要配多大隔振？
- 与圆度仪同级：气浮隔振 + 恒温 20±2℃；行程越大、工件越高，对地基水平度要求越高，随设备出地基图。
- 第一次买怎么和圆度仪搭配？
- 只测圆度的岗留圆度仪；新计量室直接上圆柱度仪（含圆度功能）一机两用，看预算与产量。
🏭 他们都用得上
从通用到大承载，一站配齐
- 📐 通用多参数：WALE CYM / CYA
- 🏗️ 重载：STA 大承载圆柱度仪，见《大承载圆柱度仪 STA 怎么选》
- 📈 谐波分析：FFT-CYM / FFT-CYA，见《FFT 谐波分析测量仪怎么选》
同系列另外两篇
📖 《圆柱度仪手动还是自动怎么选》 ｜ 《圆柱度仪能测哪些形位公差》
延伸阅读 · 技术干货
📚 想先弄清形貌、轮廓、粗糙度、圆柱度、圆度、波纹度这些测量能力的边界与联系？看技术干货《形貌、轮廓、粗糙度仪、粗糙度轮廓、圆柱度、圆度、波纹度测量仪》；更大的选型框架见《几何测量与光学仪器终极选型指南：从二维到三维，从宏观到微观》。
选不定？把这三条发我们，直接给配置清单：
① 形位公差参数清单 ② 最大工件（外径×高×重） ③ 日检量与自动化计划
嘉品仪器选型工程师会回「型号 + 行程档 + 工装清单」，含免费寄样测试。
