液冷散热全流程检测仪器怎么选？从入厂尺寸到氦质谱检漏、从高低温液冷测试机到超充现场验收，五大阶段一次理清
液冷散热全流程检测配套选型指南：入厂尺寸/材质检测、氦质谱气密检漏、高低温液冷测试机、高精度液冷试验系统、流量温控配套、环境可靠性与液冷超充现场测试，五大阶段+七大环节设备怎么选、参数怎么读，39 款在售设备一次理清。
液冷散热这几年从「服务器里的一个选项」变成了数据中心、新能源三电、储能舱、超充桩的标配，但多数第一次建液冷检测能力的团队，都会撞上同一个坑：以为买一台检漏仪就完事了。真实流程是一条链——液冷板来料要过尺寸与材质关，焊完后要过氦质谱检漏关，整机热管理要靠液冷测试机陪练，冷却介质与部件要过高低温与可靠性关，装进整机后还要做系统联调，最后超充桩这类「端侧液冷」还有现场验收。
本篇按五大阶段把全站液冷相关设备串起来：①入厂检测（尺寸/材质）②性能测试（金相/材质分析）③气密检漏（氦质谱）④系统级热管理测试（高低温液冷测试机/高精度试验系统）⑤环境可靠性与系统联调（冷热冲击/振动/盐雾/三综合/电池包冷却联调），并补上液冷超充现场测试这一端侧应用。设备落位诺益 NOY（阿特拉斯·科普柯集团成员，全球装机量突破 8000 台）、ZHONGZHI、SHIPAC、Huber 富博、TUNKIA 天目先导以及本站影像测量/金相/光谱自有产品线。
参数依据一句话：检漏看真空最小可检漏率 3×10⁻¹³ Pa·m³/s、吸枪 5×10⁻⁹ Pa·m³/s；液冷测试机看温区（-40~95℃）、控温精度 ±0.5~0.6℃、流量 2~60 L/min；高精度试验系统看 -80~+600℃ 与波动度 ≤±0.1℃；超充现场看 1500V/1000A 与 0.05 级。先拿这几条对上你的工艺与验收要求，再往下挑档位。
说明两点：①本篇按本站在售机型写作——素材中的 Huber MID/涡轮流量计、FCC/M-FCC 流量控制箱暂无独立在售条目，可随 Huber 温控系统一并选配，文中以在售温控产品线落位；②压力脉冲试验机、可动台等个别专用机型库内暂无，用综合试验机型替代并注明。
🧰 逐款带你看
一、入厂检测：液冷板来料的尺寸与材质关
液冷板是「流道+钎焊+密封面」三件事叠出来的零件，来料把关不严，后面检漏漏率再好也白搭。入厂检测抓三样：外形与水口尺寸、焊缝与内部组织、材质成分。本站尺寸测量线（影像测量仪＋专用尺寸测量仪）与金相、光谱设备都在售。
高速影像尺寸测量，适合液冷板水口、密封圈槽等微细特征快速判定。
- TL-2010S~TL-2065D 多档幅面
- 高速成像，节拍对得上产线
- 微细特征判定清晰
二、气密检漏：氦质谱检漏是硬门槛
液冷板/液冷模块的气密指标是「微米级指甲盖上的洞都算大漏」的量级，压空气泡法根本不够看。本站引入诺益（NOY，阿特拉斯·科普柯集团成员）氦质谱检漏全链：真空最小可检漏率 3×10⁻¹³ Pa·m³/s、吸枪 5×10⁻⁹ Pa·m³/s，可探测 ⁴He/³He/H₂，启动≤90s、响应≤0.5s，检测口压强≤2000 Pa，负压法/正压法/背压法等六种方法按件型配。
新能源液冷板/电池包冷却回路检漏的专用款，产线节拍与接口都按新能源件配。
- 新能源专用，接口/节拍匹配产线
- 支持正压吸枪与真空箱模式
- 漏率直读，判级可设
三、高低温液冷测试机：系统级热管理的「陪练」
被测对象是电机、电机控制器、电池、OBC、DC/DC 时，得用一台「会按程式变温变流」的载冷剂源去陪练——这就是高低温液冷测试机。本站 ZHONGZHI 按温区分四档（型号规则 CZ-CL1-{制冷量}K{温区码}），共性指标：控温精度 ±0.5~0.6℃、流量 2~60 L/min（精度 ±0.1~0.2 L/min）、压力 0~300/400 kPa、RS485/CAN/以太网通讯、100 组程式×40 段可编辑、带吹水清理功能。库内在售四款温区机型，制冷量 2~15kW（常温）与 5~30kW（低温）按需选。
温区覆盖 5~85℃，电机/控制器等常温高温考核为主的热管理测试。
- 2~15kW 制冷量多档（-2KA~15KA）
- 控温 ±0.5~0.6℃，流量 2~60 L/min
- 100 组程式×40 段，带吹水功能
-20~95℃ 温区，覆盖低温启动与高温散热双工况的入门低温档。
- 5~30kW 制冷量（-5KB~30KB）
- 低温启动/高温耐久一机覆盖
- RS485/CAN/以太网可编成程式
-30~95℃ 温区，寒区整车与储能舱液冷回路的常用考核温区。
- 5~30kW 制冷量（-5KC~30KC）
- 低温高温疲劳/启动/耐久试验
- 压力 0~300/400 kPa 可调
-40~95℃ 宽温区旗舰档，东北寒区/超充液冷等最严苛工况覆盖。
- 5~30kW 制冷量（-5KD~30KD）
- 宽温区覆盖最全的档位
- 流量精度 ±0.1~0.2 L/min

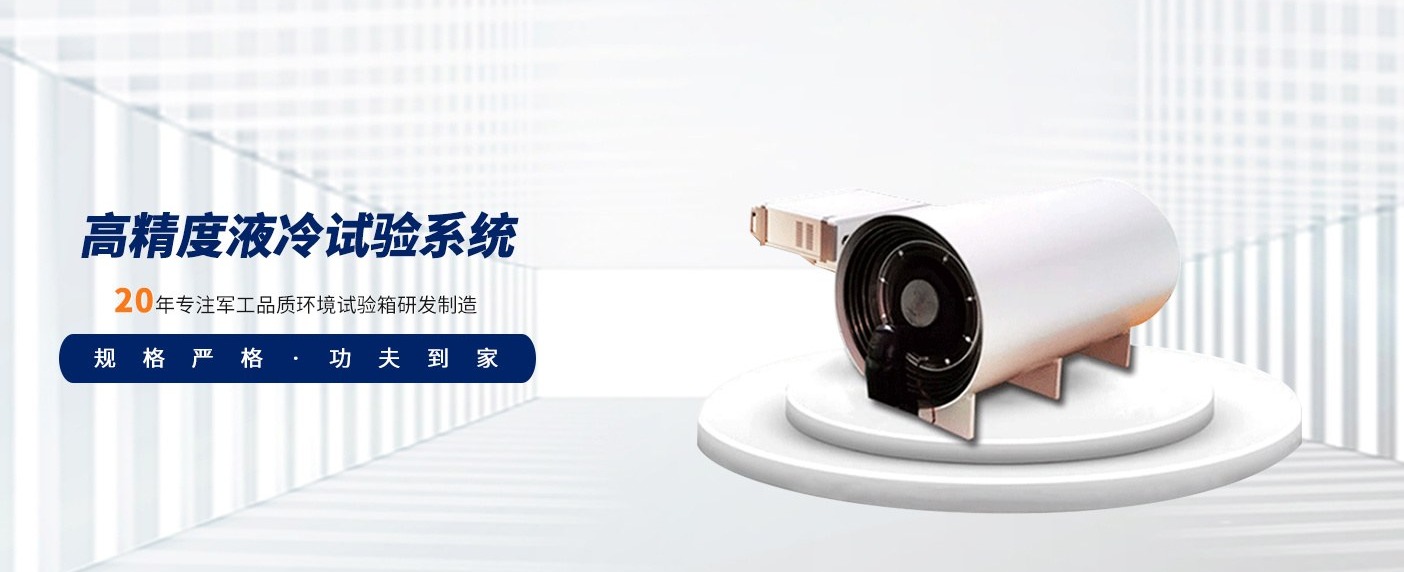

四、高精度液冷试验系统：SHIPAC 的「一站式可靠性」
从产品研制、设计定型、样品生产到量产质控，SHIPAC 的液冷试验线走「超宽温区+高稳定」路线：STL 系列温度范围 -80~+600℃、温度波动度 ≤±0.1℃、温度偏差 ≤±2.0℃，尺寸可按需定制；涡旋压缩机+机械压缩单级水冷（R404a）、抗积分饱和 PID、PT100 输入，压缩机超压/过热/过流、加热管防干烧、导热介质液位/超温、泵过流过热等多重保护齐全。同系还有高压反应釜高低温试验与高温油槽，覆盖冷却介质本身的工艺试验。
液冷回路与部件的超宽温区高精度考核：-80~+600℃，波动度 ≤±0.1℃。
- -80~+600℃ 超宽温区
- 波动度 ≤±0.1℃、偏差 ≤±2.0℃
- 尺寸定制 + 多重安全保护
五、流量与温控配套：Huber 富博的「精细流控」
温控回路里的流量测量与控制，德国 Huber 富博的产品线能补上「精细流控」这一块：MID 磁感应流量计（DN15 0.2~100 L/min、DN25 1~300 L/min）与涡轮流量计（M30×1.5 6~60 L/min、M38×1.5 15~150 L/min）、FCC/M-FCC 流量控制箱（测控导热流体流量与压力，M-FCC 带独立控制器可多回路，USB/RS232/LAN 标配、RS485/Profibus 可选）可与带 Pilot ONE 的温度控制器搭配。库内在售 Huber 动态温控与循环器产品线，流量计/控制箱可作为选配件随温控系统一并配置。
27Huber 动态温度控制系统 Unistats®500 系列
动态温控旗舰：宽温区快速变温，配合 FCC 流量控制箱做多回路精细流控。
- 动态温控，变温斜率快
- Pilot ONE 控制器生态
- 外循环接液冷被测件顺畅
六、环境可靠性：液冷件也要过「三防+振动」
液冷板/液冷机组装进整机后，还要跟整机一起过环境可靠性：冷热冲击（焊接区疲劳）、振动（车规路谱）、盐雾（腐蚀与漏液风险）、三综合（温湿振耦合）。素材里的「低温冲击箱、振动台、盐雾台」本站都有在售对应；「振雾箱」对应本站温湿盐雾综合试验机。
液冷板钎焊区与密封件温度冲击考核的主力，-40~150℃ 区间冲击频繁。
- 高温箱/低温箱/吊篮三箱式
- 转换快，冲击谱可编
- 与液冷测试机联用做冷热+通液冲击
七、液冷超充现场测试：TUNKIA TE1060
液冷不只是实验室的事：液冷超充桩的现场验收同样要用「带液冷模块」的仪器。TUNKIA TE1060 直流超充现场测试仪覆盖现行国标液冷超充桩检测——直流电压 10V~1500V、直流电流 20A~1000A、功率/电能准确度 0.05 级，内置液冷模块解决大电流自散热，枪头取电/锂电池/市电三种供电，可配自动测试软件。
液冷超充桩现场验收：1500V/1000A 满量程，0.05 级，自带液冷模块。
- 10V~1500V / 20A~1000A
- 功率/电能 0.05 级
- 内置液冷模块+三种供电模式
📊 一张表选对型号
不想看长文？第一张表按场景直接对组合，第二张表按阶段看选型看点。
| 你的场景 | 推荐组合 | 理由 |
|---|---|---|
| 液冷板来料质控 | 全自动影像测量仪 + 全自动金相 + EDX6000C | 尺寸、焊缝、材质三关一起把 |
| 量产气密检漏产线 | NHJ400 + NJT01 工作台 + 标准漏孔 | 专用机型+整工位+可溯源，漏率数据才站得住 |
| AI 服务器液冷产线 | NHJ800DL 干泵款 + NLD200 模块 | 无油不污染洁净间，多工位按节拍扩 |
| 三电/电池包热管理测试 | -20℃ 液冷测试机 + -40℃ 液冷测试机 + 电池包冷却测试机 | 按温区分档陪练，整包联调有专机 |
| 超宽温区高精度考核 | STL 高精度液冷试验系统 + 高温油槽 | -80~+600℃、波动度 ≤±0.1℃ 一站式 |
| 精细流控与温控 | Unistats 500 + Minichillers | 动态温控+冷却补充，流量控制箱随系统选配 |
| 环境可靠性组合 | 三箱冷热冲击 + 电磁振动台 + 盐雾试验箱 | 温度冲击、振动、腐蚀三防齐了 |
| 液冷超充桩验收 | TE1060 现场测试仪 | 1500V/1000A、0.05 级，自带液冷模块 |
按阶段看选型看点：
| 阶段 | 核心设备 | 关键参数怎么读 |
|---|---|---|
| 入厂检测 | 影像测量仪 / 尺寸测量仪 / 金相 / 光谱 | 幅面与精度按液冷板外形选，金相看焊缝熔深判据，光谱看镀层厚度 |
| 气密检漏 | 氦质谱检漏仪 + 工作台 + 背压/吸枪配套 | 真空漏率 3×10⁻¹³、吸枪 5×10⁻⁹ Pa·m³/s；启动≤90s、响应≤0.5s |
| 热管理测试 | 高低温液冷测试机（四温区） | 温区（-40~95℃）、控温 ±0.5~0.6℃、流量 2~60 L/min、程式 100 组×40 段 |
| 高精度试验 | STL 系列 / 高温油槽 / 反应釜系统 | -80~+600℃、波动度 ≤±0.1℃、偏差 ≤±2.0℃、安全保护项数 |
| 可靠性试验 | 冷热冲击 / 振动台 / 盐雾 / 三综合 | 冲击转换时间、振动推力与谱型、盐雾沉降率、综合箱耦合维度 |
| 系统联调 | 电池包高低温冷却测试机 | 整包级冷却回路闭环、与充放电/环境舱的联动接口 |
| 超充现场 | TE1060 | 1500V/1000A、0.05 级、内置液冷、三种供电 |
🔧 核心仪器
NOY NHJ400/NHJ400M/NHJ480/NHJ600D/NHJ800DL/NLD200 氦质谱检漏仪、NJT01 氦检漏工作台、NFY260 氟油加压台、NFJ150 重氟油检漏仪、压氦罐/吸枪/标准漏孔；
ZHONGZHI 常温高温/低温高温（-20/-30/-40℃）液冷测试机、智能型电池包高低温冷却测试机、三箱冷热冲击、三综合、盐雾系列；
SHIPAC STL 高精度液冷试验系统、高温油槽、高压反应釜高低温试验；
Huber Unistats500/Ministats/CC·KISS 循环器/Minichillers；
TUNKIA TE1060 直流超充现场测试仪；
JP17 全自动影像测量仪、JANPOS JG-M、DALA TL-2000、全自动金相、天瑞 EDX6000C、电磁振动台、盐雾试验箱
✅ 选型关键要点
- 按「五阶段」配齐，别只买检漏：入厂尺寸/材质 → 氦检漏 → 热管理陪练 → 环境可靠性 → 系统联调，五个阶段缺一环，漏出去的问题就会在下一环加倍还回来。
- 检漏先定方法再选机型：真空箱法（产线节拍快）选 NHJ400/NHJ400M+NJT01 工作台；吸枪法（现场与售后）选 NHJ600D；无尘车间必选 NHJ800DL 干泵款——方法错了，机器再好也测不对。
- 液冷测试机按温区分档，别一步到「胃」：5~85℃ 够用就别上 -40℃（省下的预算够加一台盐雾箱）；但寒区整车、超充液冷请直接上 -40~95℃ 档，中途升级等于重买。
- 流量与压力是热管理测试的另一半：控温精度 ±0.5℃ 之外，流量 2~60 L/min（精度 ±0.1~0.2 L/min）与压力 0~300/400 kPa 才是散热效率与流阻测试的数据来源，选型时两者并重。
- 标准漏孔是检漏数据的「锚」：没有可溯源标准漏孔的日点检，检漏仪显示的漏率只是一串「好看的数字」，审计与客诉来时拿不出证据。
- 端侧液冷别漏了现场仪器：液冷超充桩验收要用自带液冷模块的 TE1060，实验室仪器替代不了现场 0.05 级计量要求。
💡 温馨提示
下面这几条都是液冷现场真金白银踩出来的，下单前扫一眼。
- 检漏方法与件型要匹配：小体积冷板真空箱法效率最高；带大腔体的整机正压吸枪更现实；结构复杂、外表面不能沾氦的件考虑背压法（压氦罐+检氦罐成套上）。
- 氟油回路单独配：浸没式与氟油冷却的件别用普通水路工位硬测，NFY260 氟油加压台+NFJ150 重氟油检漏仪才是对口装备。
- 吹水功能不是锦上添花：低温液冷测试后管路与被测件残留凝水，下次高温段会「假沸腾」，带吹水清理功能的机型（ZHONGZHI 全系标配）能省大量复测时间。
- 冷热冲击与通液要联动设计：只做干态冲击测不出流道疲劳，有条件把液冷测试机与冲击箱联动（边冲击边通液），数据更接近真实失效。
- 三综合箱先定振动台接口：温湿振综合箱的振动台接口（导轨/液压/龙门）要跟你的振动系统一致，下单前两家设备对一次接口图。
- 价格均为面议：液冷设备多为非标定制（温区/流量/工位/夹具），报价需按件型与节拍核算，直接联系嘉品仪器获取方案与报价。
🙋 常见问题
- 液冷板气密性检测，选气泡法还是氦质谱？
- 看指标：气泡法只能到 10⁻⁴~10⁻⁵ Pa·m³/s 量级且靠人眼，液冷板要求的 10⁻⁹ 量级必须上氦质谱（真空最小 3×10⁻¹³ Pa·m³/s）。气泡法留给管路粗检，产线判定一律以氦检漏为准。
- NHJ 系列这么多型号，产线和实验室各选哪个？
- 产线大批量选 NHJ400 新能源专用 或 NHJ400M 模块化（嵌入自动线）；实验室通用选 NHJ480；售后与现场选 NHJ600D 便携；无尘车间选 NHJ800DL 干泵款。
- 高低温液冷测试机的制冷量怎么定？
- 按被测件发热量+载冷剂管路损耗估，再留 20% 余量。2~15kW 档（常温型）覆盖电机/控制器级，5~30kW 档（低温型）覆盖电池包与整机级；制冷量选小了满载点永远到不了，选大了浪费预算。
- Huber 流量计和流量控制箱在库里怎么配？
- MID/涡轮流量计与 FCC/M-FCC 流量控制箱目前作为温控系统的选配件提供（可与带 Pilot ONE 的温度控制器搭配，M-FCC 支持多回路、RS485/Profibus 可选），下单时随 Unistats/循环器一并配置即可。
- 素材里的「电池整包热管理测试平台」对应哪台？
- 对应本站在售的 智能型电池包高低温冷却测试机：给电池包整包冷却回路做高低温+流量+压力闭环验证，可与充放电系统、环境舱联动完成系统级联调。
- 液冷超充桩的现场验收为什么要专用仪器？
- 液冷超充桩额定电流到 600A~1000A，普通测试仪在大电流下自发热严重、精度漂移。TE1060 内置液冷模块解决自身散热，0.05 级功率/电能精度满足计量验收，且支持枪头取电，现场不用另拉电源。
