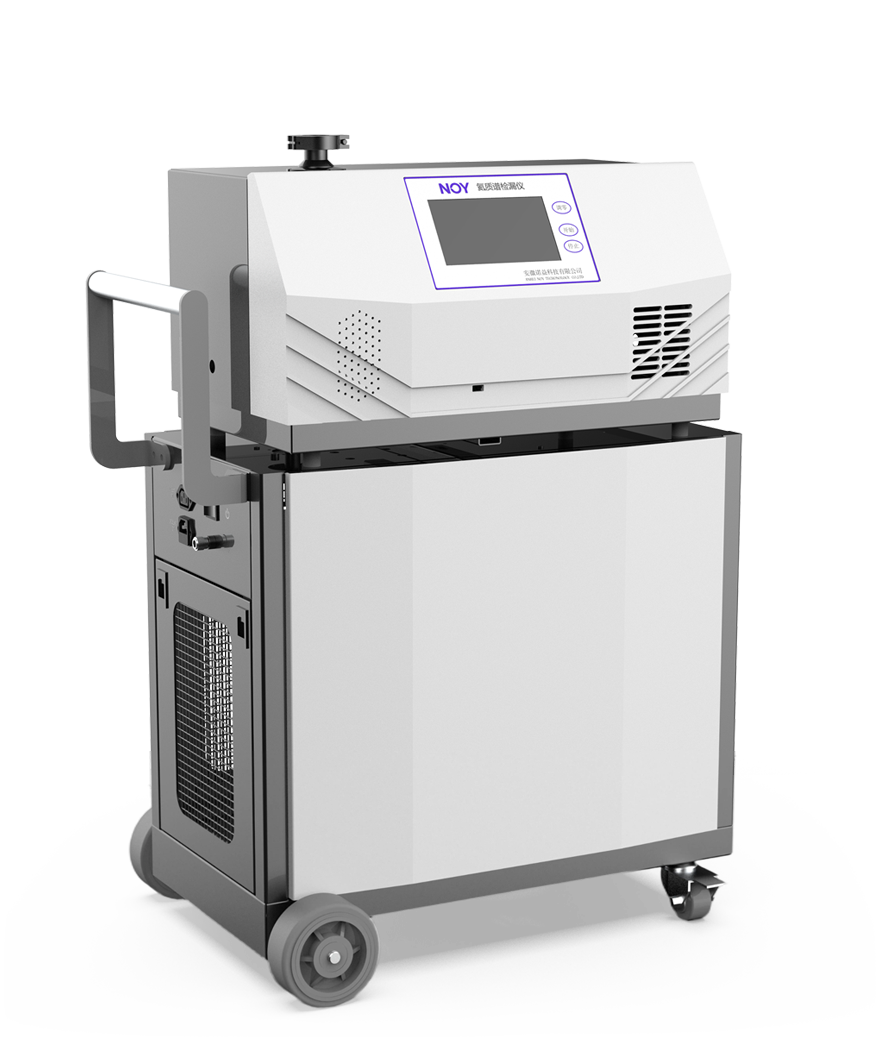

NHJ400氦质谱检漏仪(新能源专用)

Name: NHJ400氦质谱检漏仪(新能源专用)
Brand: NOY
SKU: NHJ400
Availability: InStock

型号：NHJ400

分类实验室通用设备 > NOY

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

NHJ400系列采用质谱结构和前级泵的分体式设计，是一款全自动移动式氦质谱检漏仪，结构简单，性能优越，适用于众多行业。独特气路设计，核心自研质谱室，信号稳定，抗强磁干扰。

机械与电路隔离，双铱丝离子源，抗氧化，寿命长。避免温漂、电磁干扰，运行稳定可靠。大漏保护模式，防离子源氧化，避免大气冲击分子泵。大漏检测：预设压力未达标自动报警。手持遥控单元(最远150米)，WiFi连接，支持APP远程控制；自动调零、量程切换，数据实时更新并直接生成Excel。

软件支持定制，配可旋转彩色触摸屏。

NHJ400氦质谱检漏仪(新能源专用)

性能特点

· 分体式设计
· 新能源专用
· 油泵经典款
· 气路设计防污染
· 核心自研质谱室
· 大漏检测与保护
· WIFI+APP远程
· 双铱丝离子源
· 7寸旋转触控屏

适用场景

新能源行业专用，分体式布局机型

NHJ400系列全自动移动式氦质谱检漏仪，适合新能源行业各类检漏工况，分体式结构布局，油泵经典方案。整机移动便捷，结构简单稳定，兼顾高性能检漏能力，适配多种工业现场严苛使用条件。

技术参数

技术参数		明细\型号
真空最小可检漏率	3×10⁻¹³ Pa·m³/s	机械泵	油封旋片泵
真空漏率显示范围	(1×10⁻² ~ 1×10⁻¹³) Pa·m³/s	分子泵	原装进口
吸枪最小可检漏率	5×10⁻⁹ Pa·m³/s	电磁阀	原装进口检漏仪专用定制
吸枪漏率显示范围	(1×10⁻²~1×10⁻⁹) Pa·m³/s (zero)	7寸彩色触摸屏	●
可探测气体	⁴He,³He,H₂	推车	●
前级泵抽速	16 m³/h	手持器(150米)	○
启动时间	≤90 s	吸枪	○
响应时间	≤0.5 s	大漏检测功能	●
检漏口压力	≤2000 Pa	大漏保护功能	●
主机电源/电压	AC220V±10%, 50Hz	外置标漏	●
语言	中文/English	内置标漏	○
尺寸	(650390970) mm	数据保存	●
重量	100 kg	输入/输出接口	RS232、RS485、USB 外部控制输入输出、模拟量输出接口
显示单位	Pa·m³/s、mbar·l/s、atm·cc/s、Torr·l/s、ppm
工作环境	温度:(5~40)℃ 湿度:≤80% RH

NHJ400氦质谱检漏仪(新能源专用)参数

参数	NHJ400	NHJ400M	NHJ480	NHJ60O(D)	NHJ800D(L)
真空最小可检漏率	3×10⁻¹³Pa·m³/s	3×10⁻¹³Pa·m³/s	3×10⁻¹³Pa·m³/s	3×10⁻¹³Pa·m³/s	3×10⁻¹³Pa·m³/s
真空漏率显示范围	/	1×10⁻²~1×10⁻¹³Pa·m³/s	1×10⁻²~1×10⁻¹³Pa·m³/s	1×10⁻²~1×10⁻¹³Pa·m³/s	1×10⁻²~1×10⁻¹³Pa·m³/s
吸枪最小可检漏率	/	5×10⁻⁹Pa·m³/s	5×10⁻⁹Pa·m³/s	5×10⁻⁹Pa·m³/s	5×10⁻⁹Pa·m³/s
吸枪漏率显示范围	1×10⁻²~1×10⁻⁹Pa·m³/s (zero)	1×10⁻²~1×10⁻⁹Pa·m³/s (zero)	1×10⁻²~1×10⁻⁹Pa·m³/s (zero)	1×10⁻²~1×10⁻⁹Pa·m³/s (zero)	1×10⁻²~1×10⁻⁹Pa·m³/s (zero)
氦气抽速	2.5L/s	2.5L/s	2.5L/s	2.5L/s	2.5L/s
可探测气体	⁴He, ³He, H₂	⁴He, ³He, H₂	⁴He, ³He, H₂	⁴He, ³He, H₂	⁴He, ³He, H₂
启动时间	≤90 s	≤100 s	≤90 s	≤90 s	≤90 s
响应时间	≤0.5 s	≤0.5 s	≤0.5 s	≤0.5 s	≤0.5 s
检漏口压力	≤2000 Pa	≤2000 Pa	≤2000 Pa	≤2000 Pa	≤2000 Pa
阀组	/	有	有	有	有
显示屏	/	分体式	集成式	集成式	集成式
前级泵	干泵	无前级泵	油泵	油泵	干泵
前级泵抽速	16m³/h	/	16m³/h	2.5m³/h	15m³/h
主机电源 / 电压	100-120V、60Hz 200-240V、50Hz	DC24V、350W	100-120V、60Hz 200-240V、50Hz	100-120V、60Hz 200-240V、50Hz	100-120V、60Hz 200-240V、50Hz
工作环境	温度：10-40℃ 湿度：≤80% RH	温度：5-40℃ 湿度：≤80% RH	温度：5-40℃ 湿度：≤80% RH	温度：5-40℃ 湿度：≤80% RH	温度：5-40℃ 湿度：≤80% RH
语言	中文 / English	中文 / English	中文 / English	中文 / English	中文 / English
尺寸	650390970 mm	420275359 mm	6203701027 mm	620370480 mm	6203701027 mm
重量	100 kg	26 kg	110 kg	47 kg	110 kg
通讯	/	/	/	/	/
校准	/	/	/	/	/
接口尺寸	/	/	/	/	/
显示单位	Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm	Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm	Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm	Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm	Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm
可选	/	/	/	○干泵 (NHJ600D)	○大型干泵 (NHJ800DL，35m³/h)
其它	/	模块化设计	一体化设计	便携式设计，抽气量小，适用于实验室等场景	模块化设计

● 标配 ○ 选配

选配件

压氦罐

背压法检漏需要的配件。压氦罐给检测工件压入氦气的腔体。检漏罐是配合检漏仪检测工件。可以定制尺寸。性能特点背压法检漏：将一定压力的氦气示踪气体试件放入检漏夹具中，然后连接检漏仪进行排空。示踪气体通过泄漏孔泄漏，检漏仪检测总泄漏量。通常来说，小型的电子设备采用这种检漏方法。

检氦罐

背压法检漏需要的配件。压氦罐给检测工件压入氦气的腔体。检漏罐是配合检漏仪检测工件。可以定制尺寸。

吸枪

正压法检漏时，配合检漏仪检漏的配件。柔性管路设计，方便检漏。配备精密过滤，防止粉尘堵塞吸枪。使用吸枪时，要使用标准氦气，给检漏仪校准。性能特点目前，用氦质谱检漏仪检漏时，如果采用充气法检漏，检漏吸枪是必备的，它连接在检漏仪上，调节合适的气体流量，使仪器处于正常的检漏状态，被检容器充以几个大气压的氦气。检漏时，吸枪的吸嘴沿待检部位移动，没有遇到漏孔时，少量空气由吸枪的吸嘴流入质谱仪，当遇到漏孔时，容器内的氦气通过漏孔浅漏出来，被吸枪吸入质谱仪中，仪器的指示就变大，由此可判断出漏孔的部位和它的漏率的大小。对冲压容器实施质谱检漏，可大大提高产品质量。近年来，对高压容器检漏的要求不断增加，使氦质谱检漏技术应用到许多技术领域中，从而检漏吸枪也被列入主要配件之列。吸枪是氦质谱检漏仪吸入法检漏的专用工具。主要有可调针阀，毛细吸吸气管、过滤片、链接软管及接头组成。链接软管有3米、5米或更长，取决于被检工件大小和检漏仪氦质谱检漏仪可接近被检工件的程度。软管长，检漏响应时间也长，3米长的响应时间约为2秒。操作时，以连接头链接与氦质谱检漏仪检漏口。在针阀调整合适时，在连续吸入空气的情况下，检漏口可维持5Pa左右的正常工作压力。将吸枪在冲有正压氦的被检工件表面移动，可吸入被检空间泄漏出的氦。大于10-6Pa.m3/s的漏点很容易找出。要检测更小的漏孔则需仔细操作。也可利用吸枪吸入含氦的空气，对逆扩散型检漏仪进行相关的调试。
