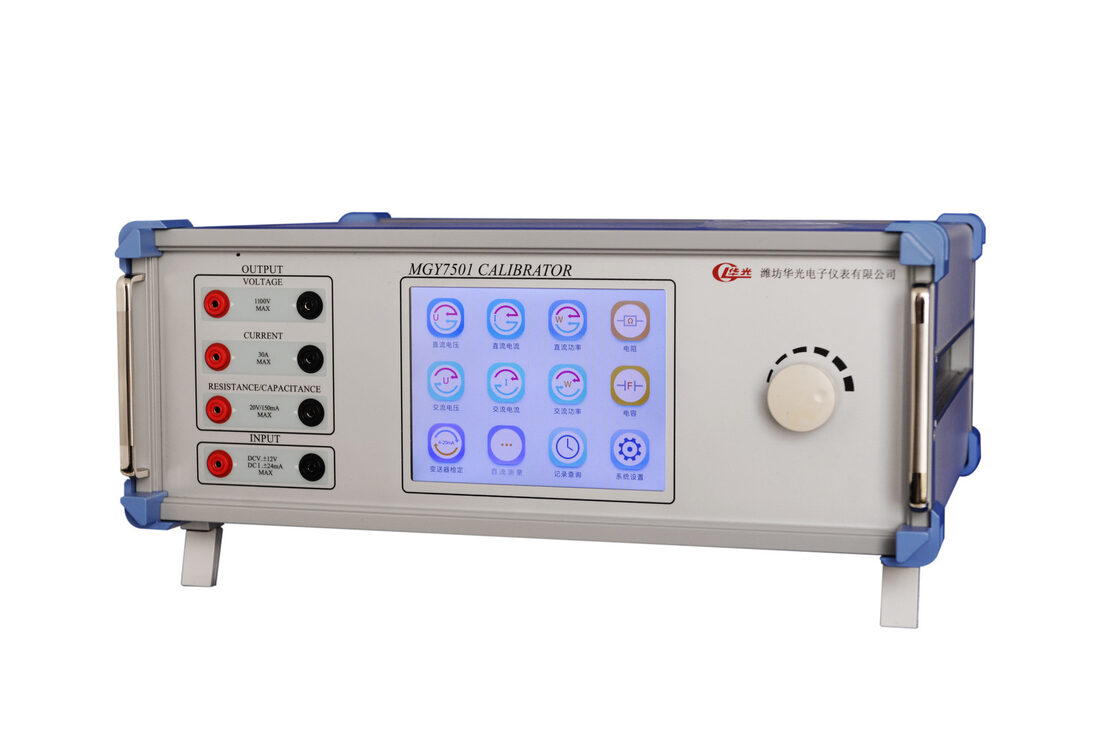

MGY7501多功能精密校准仪

1. 产品概述

MGY7501是一款多量程、宽范围、高准确度八位显示并输出的多功能精密校准仪。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟、电容模拟、函数波输出、脉冲输出和直流电压电流测量等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、交直流钳形表、各种电力测量变送器等标定器件，亦可作为标准源使用。该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011 《交直流电表校验仪校准规范》、GB/T 15637-2012《数字多用表校准仪通用规范》、GB/T15481-2000 《检测和校准实验室能力的通用要求》、JJF 1059.1-2012《测量不确定度表示与评定》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。 。

2. 主要功能特点

本仪器可校验的仪表如下：指示仪表，交直流电压表，交直流电流表，交直流功率表，功率因数表、相位表、电阻表、电容表、频率表、钳形表及压力或温度变送器等。

2.1交直流电压输出最大1100 V,电流最大33A,交流频率范围：45Hz～1kHz。

2.2模拟电阻范围：0～200MΩ; 模拟电容输出范围：0.1nF～200uF;连续可调。

2.3变送器测量范围：0～±12V; 0～±24mA。

2.4可准确输出直流功率，交流有功功率、视在功率、功率因数。

2.5负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。

2.6具有输出量值直接键入、电位器调节、旋转编码器、步进比例等多种量值调节方式。

2.7配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。

2.8 可选配钳形表的线圈，最大可产生2000A 的等效电流，用于校准交直流钳形表。

2.9输出具有完善的软硬件保护功能，提高设备长期使用可靠性。

2.10 直流输出时可改变输出正负极性；校准指针式仪表时设置有缓变模式。

2.11既可用计算机控制，又可脱离计算机独立工作，也支持通过专用计量软件连接打印机打印检测报告。

2.12 可输出三角波、正弦波等波形

2.13脉冲输出范围：1Hz~10MHz

3. 主要技术指标

● 交直流电压输出最大1100V，电流最大33A
交流频率范围：45Hz~1kHz
● 模拟电阻范围：0~200MΩ
模拟电容输出范围：0.1nF~200μF 连续可调
● 直流电压测量范围：0~±12V
直流电流测量范围：0~±24mA
● 准确度：DC±0.005%，AC ±0.01%

● 函数波：波形输出：三角波，正弦波；峰值精度：0.3 %
● 脉冲输出：频率范围：1Hz~10MHz，TTL电平；调节细度：0.001%RG；最佳测量不确定度：±（0.002%RD+20μHz）
