1. 产品概述

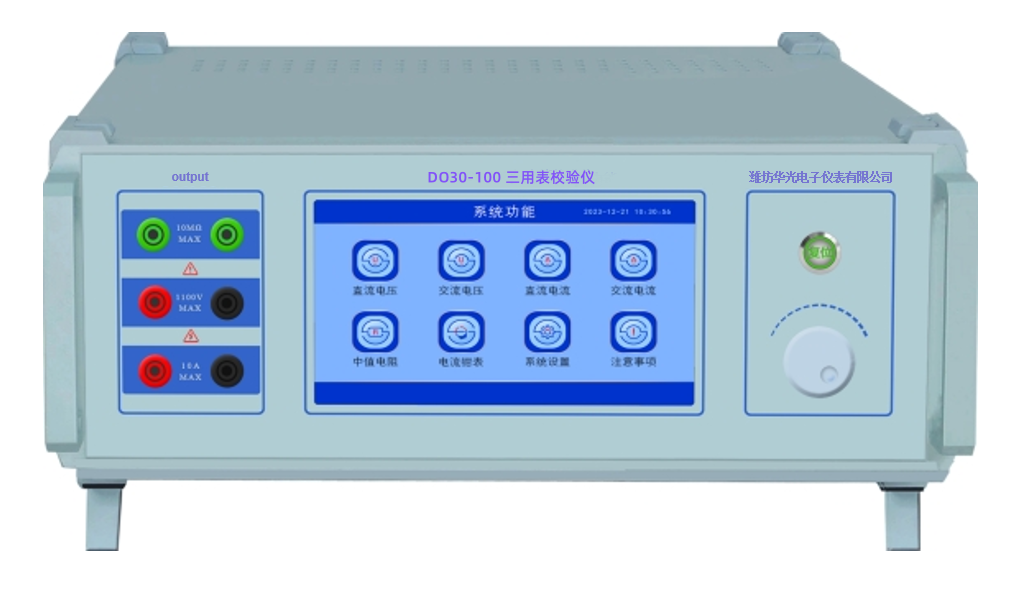

DO30-100型三用表校验仪是采用7寸TFT触摸屏，显示多种参数的交直流电压、电流校准源。它采用数字式闭环控制技术，结合视窗技术设计出屏幕菜单管理功能。采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节可选按百分比调节、按位节和数字编码器调节，使用更加方便快捷。整机技术先进，功能齐全，结构紧凑，性能可靠，操作简单。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级以上电流、电压表。
广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修，是比较理想的标准工具。
2. 产品特点
- 采用800×480触摸屏，具有良好人机界面。稳定性好，负载能力强。
- 电压、电流档位设计合理，备有插补量程直接设定输出值，输出一步到位。也可按步进值调节输出量。步进：N =2、3、4、5、6、8、10、15。
- 采用按位调节输出量。光标在六位输出值的下方，按左右箭头可移动光标，按上下箭头增减光标所指位数值，以调节三用表校验仪输出大小。
- 具有钳表检测功能，钳表指示直读，操作非常方便。选配HT1000A钳形表校验线圈，可测量0～1000A钳形表。
- 具备输出超载自动保护功能，并可自动或手动复位。
3. 技术性能
- 技术指标
- 被检表量程设置
- 输出显示：六位
- 交流频率：50Hz、60Hz、400Hz不大于0.1%
- 交流失真度不大于0.5%
- 直流纹波系数不大于0.05%
- 稳定性：直流项目不大于满度的0.01%/5min
交流项目不大于满度的0.02%/5min
技术指标
项 目 | 输 出 范 围 | 额定 输出 | 最大 输出 | 准确度 (环境温度：20℃±2℃) |
电 压 | 0～200mV | 10mA | 30mA | DC：±0.05% AC：±0.05% |
0～2V | 100mA | 200mA | ||
0～20V | 50mA | 200mA | ||
0～200V | 20mA | 60mA | ||
0～1000V | 10mA | 20mA | ||
电 流 | 0～200µA～2mA～20mA | DC3V AC36V | ||
0～200mA | DC3V AC12V | |||
0～2A～10A | 2V | |||
电 阻 | 10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ 、10MΩ | 0.25W | ±0.2%+20mΩ | |
电源功耗：交流电源电压220V±10%，频率50Hz±1Hz，功耗：250VA 工作环境：工作环境的温度-15℃～45℃，相对湿度﹤80% 工作时间：连续 外形尺寸：宽×高×深：370×135×395（mm） 重量：约 10kg | ||||
注：AC1000V档400Hz不考核；电压附加误差：±0.02mV；AC2mA及以下不考核 | ||||
