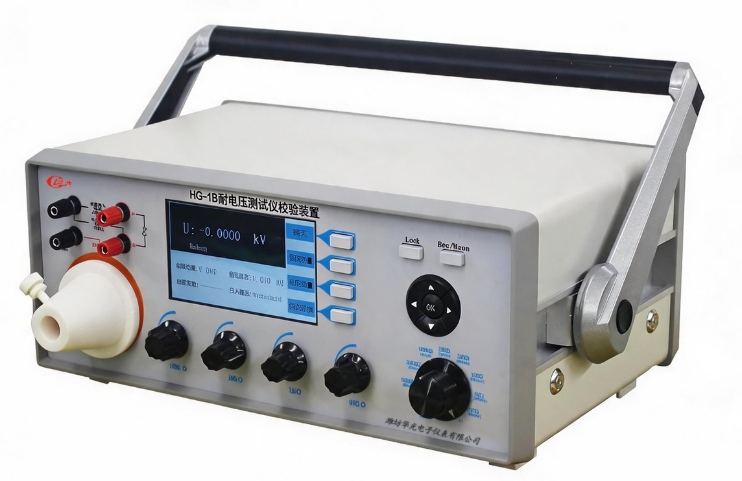

HG-1B耐电压测试仪校验装置

型号:HG-1B
分类 计量器具 > 低失真度测试仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 B耐电压测试 仪校验装置能自动测量 直流电压范围测量 直流电流总测量 量程泄漏电流测量 kV频率测量 电压保持时间测量 电压测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

HG-1B耐电压测试仪校验装置能自动测量耐电压测试仪的交流或直流输出电压和电流的有效值,输出电压保持时间,交流输出电压的失真度,直流输出电压的纹波系数,输出容量等。其测量参数符合JJG795-2016《耐电压测试仪检定规程》要求。

一:测量精度:

交、直流电压

范围测量(分三档)

1KV

10KV

20KV

准确度

AC 0.2%×读数+0.1%×量程

DC 0.2%×读数+0.05%×量程

最高输入电压

20kV

电压分辨率

0.0001kV

交、直流电流

总测量范围

0. 100~400.0(mA)

范围测量(分四档)

2mA

20mA

200mA

400mA

准确度

AC 0.2%×读数+0.1%×量程

DC 0.2%×读数+0.02%×量程

泄漏电流测量

0.0100~400.0(mA)

交流电压失真度

电压输入范围

1.000kV ~ 20.00kV

频率测量范围

30次谐波

量程范围

0.50% ~ 10.00%

准确度

优于1%

直流电压纹波系数

电压输入范围

1.000 kV ~ 20.00kV

测量范围

0.50% ~ 10.00%

准确度

优于1%

电压保持时间

测量范围

1.00s ~ 999.99s

准确度

0.5%±2个字(10s以上0.2%)

分辨率

0.01s



内置负载电阻

0.5mA(2MΩ);1mA(1MΩ);2mA(500Ω);5mA(200kΩ);10mA(100kΩ);20mA(50kΩ);50mA(20kΩ);100mA(10kΩ);200mA(5kΩ);400mA(3kΩ)

供电

电池容量

15Ah

充电方式

外置充电器


二:其他参数:

输入方式:电流为浮置输入,电压测量回路与电流测量回路隔离。

整机功耗:< 20VA; 仪表重量:约 8 kg ;

仪表尺寸: 宽 x 高 x深:360 x 210 x 250 mm

三:工作环境:

大气压力:(86~106)kPa ; 温度:(10~38)℃ ; 相对湿度:≤85%RH

仪表工作电源:内置电池供电

使 用 说 明

  1. 仪表前面板及操作使用说明


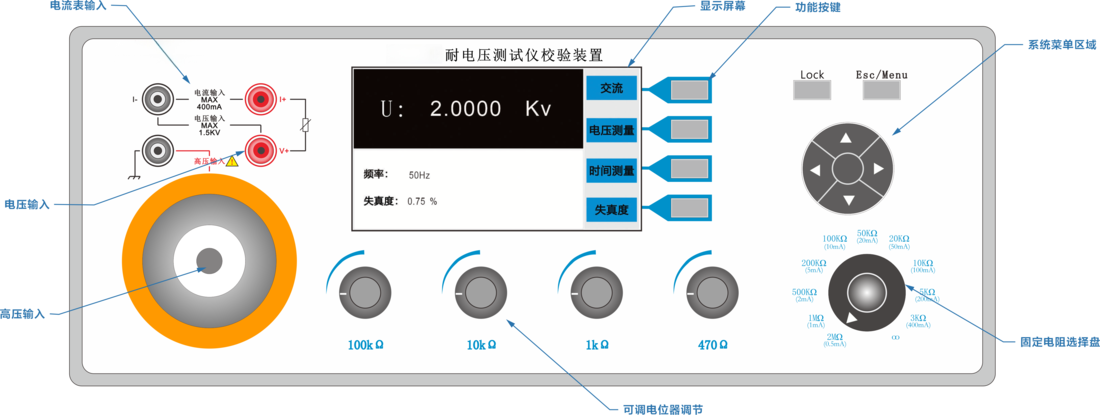

图1 仪表前面板示意图

显示窗口、按键介绍

  1. 显示窗口

显示窗口包含功能区和参数区。功能区显示选择测量的项目;参数区显示测试的相关项目的结果

图2

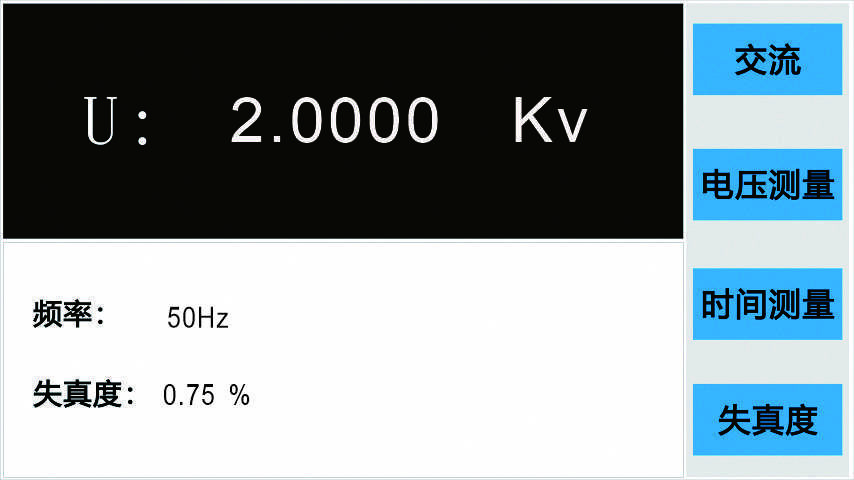

图2 显示窗口

黑色显示区显示主要测试项目值,下面显示相关项目的附属属性!蓝色按键区为测试项目。主要选择测试的电气参数。

2.功能按键

2.1 功能键按从上到下的顺序分别是;

A、 状态按键:用于转换交直流工作模式。

B、 测试项目键:用于选择测试项目,如 “电压测量”、“电流测量”、“容量测量”。

C、 测试项目属性选择键 :用于选择测试项目时,相关辅助属性,如交流电压的失真度、维持时间。电流的最大值等。不同的测试项目对应不同的测量属性。按一次启动测试属性,再按一次取消相关属性!

2.2 系统菜单按键

菜单按键用来设置相关参数和厂家校准设备用的!

2.2.1

“lock”键,按一下可以锁定整个屏幕的显示,使测试值保持不动,再按一次从新恢复到正常显示。这个键的功能主要是测试中如果数字跳动比较大时能读取瞬时数据!

“Esc/Menu”键,可以进入系统菜单或退出系统菜单。

按一下后,进入下级菜单如下图3

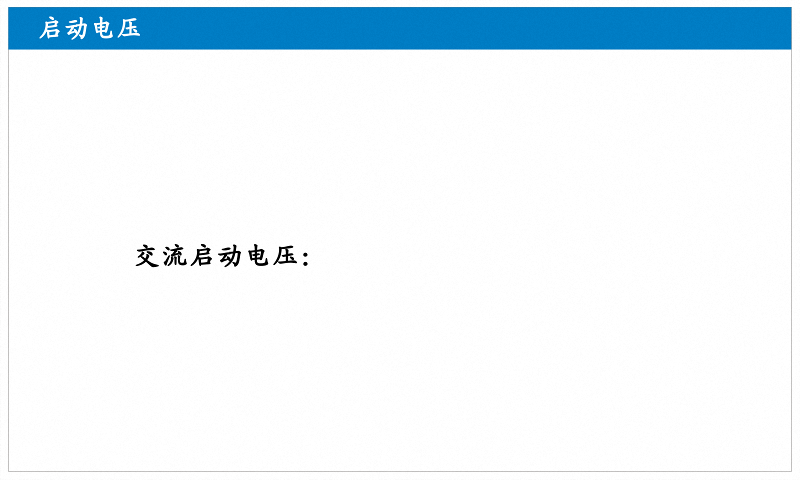

图 3






通过系统菜单的方向键“▲”或“▼”来选择相应菜单,如“交流启动电压”。按“OK”键,进入子菜单。如下图4

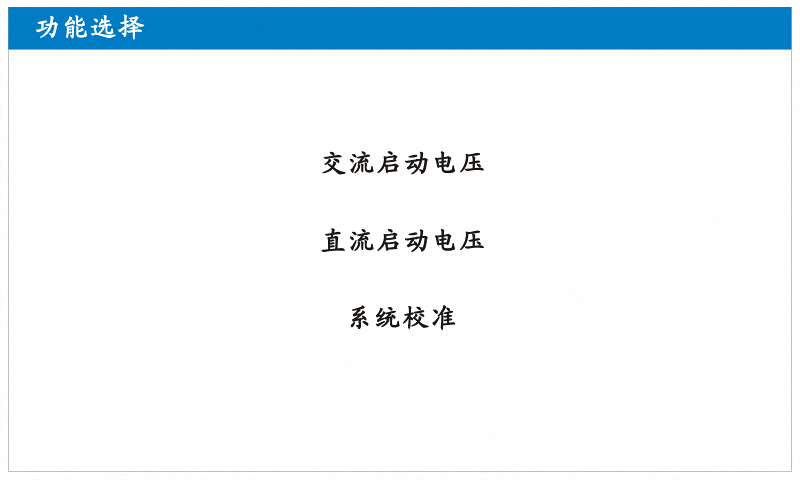

图4

通过“▲”、“▼”、“▶”、“◀”,调节启动电压到设定值后按“OK”键确定,然后连续按“Esc”键退到测试界面,及完成交流启动电压的设置。直流同交流操作一致。

“系统校准”子菜单是厂家校准使用的,用户不用调节!


3.固定电阻选择盘及可调电位器调节旋钮的使用

固定电阻盘旋钮的固定电阻对应着每个电阻允许通过的最大电流,在测试击穿电流时可根据被试品击穿电流选择固定电阻盘相应电阻,通过调节电压来调节电流大小。也可以通过对应的可调电位器来微雕电流的大小。可调电位器对应的调节如下:

测试电流小于2mA时100kΩ电位器作为粗调,10kΩ电位器作为细调;

测试电流2mA--20mA时10kΩ电位器作为粗调,1kΩ电位器作为细调;

测试电流20mA--50mA时1kΩ电位器作为粗调,470Ω电位器作为细调;

测试电流50mA--100mA时用470Ω电位器作调节;

测试电流大于100mA时电位器盘不起作用,通过调节电压来调节电流。


二、仪表后面板的接线使用说明:注意在使用外置电阻时不要将高压引入电流端,应该先接负载再串入电流测试端再返回耐压仪低端!!!以免损坏HG-1B耐电压测试仪效验装置。





1.后面板由以下几部分组成:充电口、电源开关、电量显示窗口、保护地、测试口、保护地及预留功能口。

2.充电口的充电请使用配套充电器。
