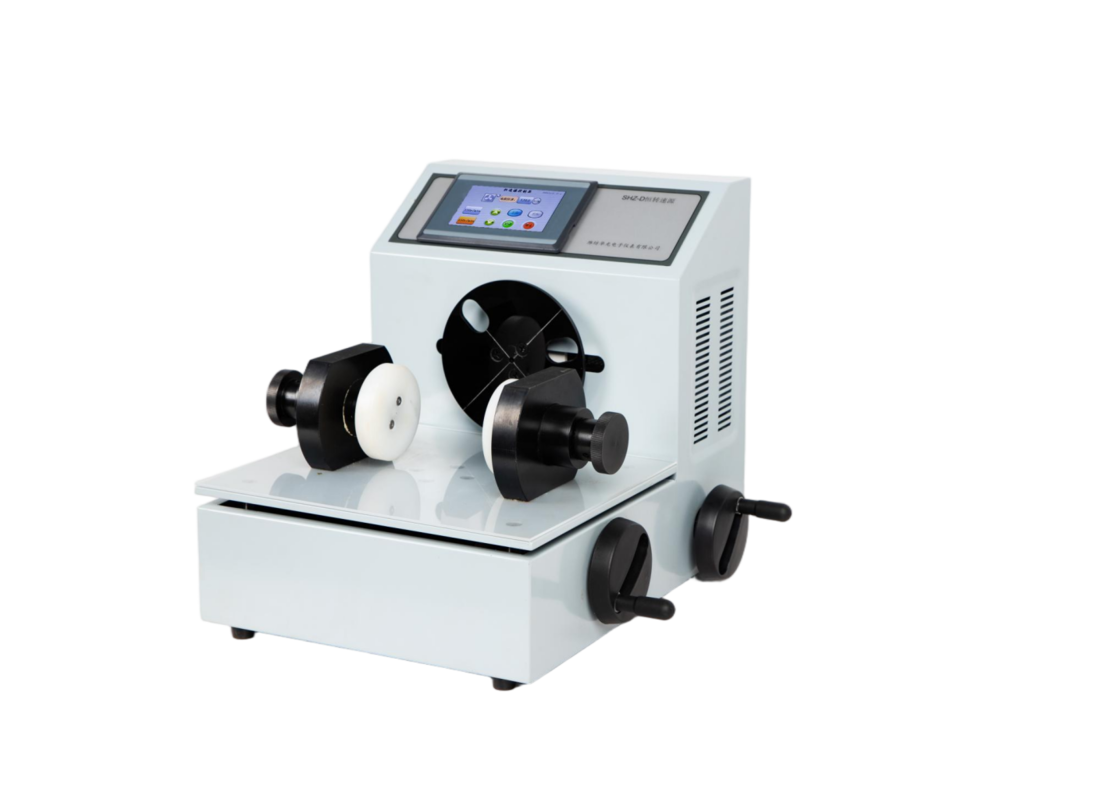

SHZ-D型恒转速源 2025款改进型

型号:SHZ-D
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

1 概 述

SHZ-D型恒转速源(以下简称SHZ-D)是根据JJG622 — 97《绝缘电阻表检定规程》的技术要求而设计生产的专用产品,系我厂原有SHZ-D型恒转速源的升级款,显示方式更直观,静音效果更突出,重量更轻,完全满足各种正轴和偏轴型手摇式兆欧表和接地电阻表的检定需求。本仪器在综合借鉴国内多种恒转速源优势的基础上,广泛吸纳用户实际使用反馈,融合先进控制技术,采用高精度步进电机驱动系统,配合直观易用的触摸屏操作界面,实现转速的连续无级可调。设备特别设有120转/分和150转/分两个快捷定速按键,便于常用转速的一键设定,最大转速可达500转/分以上,支持用户在允许范围内任意设定所需转速。其优异的负载适应性能确保转速稳定,不因外部负载变化而产生波动。

仪器采用灵敏的轻触开关及精密同轴平衡装置,将智能控制系统与执行机构高度集成于一体,不仅操作简便快捷,更在长期运行中展现出卓越的可靠性与稳定性,广泛适用于各类手摇式兆欧表的实验与生产场景。


2 主 要 技 术 指 标

转速范围: 1 ~ 500转/分

定速点: 120转/分,150转/分

精 度: ±1转

使用电压: 220V ± 22V

功 耗: <50VA

外型尺寸(mm): 400×340×340 mm

重 量: 15kg


3 工 作 原 理

单片机和晶振来产生与电机转速相匹配的 PWM 信号,启动键和调速键合成多功能键,共同完成启动转速和步进调速功能。由单片机产生的 PWM 信号经驱动电路放大后,直接推动步进电机,由步进电机来驱动电机。步进电机的转速只由 PWM 的频率来决定,而与供电电压无关。因此,它的转速不会随负载的变化而改变。



4 使 用 方 法

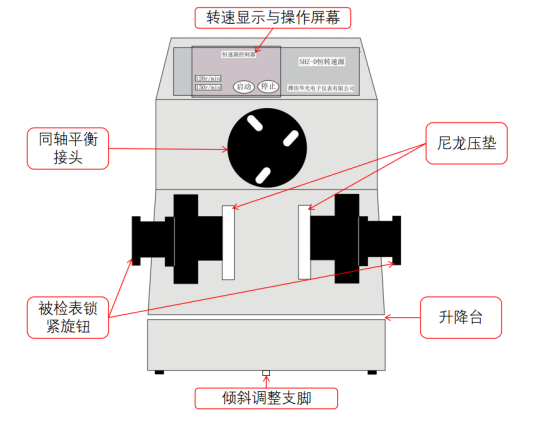

结构示意图



5 操作方法

  1. 检查仪器外观完好,各旋钮运动平滑。
  2. 仪器安装在水平台面,电源开关置于关的状态下,连接好电源线。
  3. 将被检表放在工作台上,反复旋转升降调整旋钮,使被检表摇把与电机轴调至 同轴,再将被检表摇把插入同轴平衡接头,通过被检表锁紧旋钮锁紧。
  4. 开启电源开关,按动相应启动键,电机在120转/分或150转/分状 态下开始启动,分别按动转速调整加速键“↑”和减速键“↓”,在1~500 转/分内任意调节,被检表开始工作。
  5. 结束检定时,按动“启停”键,电机停转,关闭电源。
  6. 分别调节倾斜调整支脚 ,可使仪器分别做前、后、左、右四个方向的倾斜5°试验。
