由于产品及基础设施的腐蚀，每年都会造成亿万美元的损失。它会降低材料的使用特性，尤其是金属材料。这种损失包括强度、外观以及对气、液渗透性方面的损失。在短短的几天或几周内，Q-FOG盐雾试验箱就可以重现户外几个月或几年才能发生的腐蚀。
Q-FOG盐雾试验箱有三种型号。基本型号SSP盐雾试验箱适用于常规盐雾试验和Prohesion试验。CCT型盐雾试验箱适用于常规的盐雾试验、Prohesion试验以及部分汽车循环腐蚀试验。CRH型盐雾试验箱还增加了可变相对湿度控制以及可选的喷淋功能。每种型号的Q-FOG盐雾试验箱都有两种尺寸规格，可以满足不同的试验要求。
Q-FOG CRH型盐雾试验箱
适用于腐蚀研究和带相对湿度控制的盐雾试验。
Q-FOG的CRH型盐雾试验箱在RH控制式盐雾试验箱的性价比方面做出了真正的突破。除了具有CCT型的全部功能外，Q-FOG CRH型盐雾箱还可以通过使用创新的空气预调节器来实现全面的可变湿度控制。此外，该型号还有可编程的喷淋功能可供选择(避免普通盐雾箱常会发生的喷嘴堵塞现象)。快速升温功能（-HSCR）能够快速转换，并使得CRH在试验箱满载时满足像JASO M609这样的高难度试验方法。 该型号符合大多数重要的汽车腐蚀试验标准，如：GMW 14872、SAE J2334、RenaultECC1、以及来自Ford（福特汽车）、ISO（国际标准化组织）、VW（大众汽车）、Volvo（沃尔沃）、Chrysler（克莱斯勒）的标准。
Q-FOG适用标准（部分）
| 标准归纳 | 测试标准编号 | SSP | CCT | CRH |
| 汽车测试标准 | BMW CCT | - | 符合 | 符合 |
| BMW AA-1029 | 符合 | 符合 | 符合 | |
| BMW AA-0213 | - | 符合 | 符合 | |
| BMW AA-0224 | - | 符合 | 符合 | |
| BMW AA-P175 | - | 符合 | 符合 | |
| BMW AA-P224 | - | 符合 | 符合 | |
| BMW AA-P184 | 符合 | 符合 | 符合 | |
| BMW AA-0324 | 符合 | 符合 | 符合 | |
| CCT I(CCT-A) | - | 符合 | 符合 | |
| CCT IV(CCT-D) | - | 符合 | - | |
| Chrysier LP-461H-122 | 条件下符合 | 条件下符合 | 条件下符合 | |
| Chrysier LP-463PB-52-01 | - | - | 符合 | |
| Ford CETP:00.00-L-467 | - | - | 符合 | |
| Ford bi-123-03 | - | - | 符合 | |
| GMW 14872 | - | - | 符合 | |
| GM 4298P | 符合 | 符合 | 符合 | |
| GM 4465P | 符合 | 符合 | 符合 | |
| GM 9540P | - | - | 符合 | |
| Mazda MCT-1M | - | 条件下符合 | 符合 | |
| Mazda MCT-2M | - | 条件下符合 | 符合 | |
| Mazda MCT-3M | - | 符合 | 符合 | |
| Nissan NES-M0007 | - | 条件下符合 | 条件下符合 | |
| Renault D17-2028 | - | - | 条件下符合 | |
| SAE J1563 | - | 条件下符合 | 条件下符合 | |
| SAE J2334 | - | - | 符合 | |
| SAE J2721 | - | - | 符合 | |
| Toyota TSH1555G | - | - | 符合 | |
| VDA 621-415 | - | 符合 | 符合 | |
| Volkswagen PV-1210 | - | - | 符合 | |
| volvo 1027.1375 | - | - | 符合 | |
| volvo VCS-1027.149 | - | - | 符合 | |
| volvo VCS-1027.14 | - | - | 符合 | |
| volvo VCS-423.0014 | - | - | 符合 |
| 标准归纳 | 测试标准编号 | SSP | CCT | CRH |
| ISO，IEC | IEC 60068-2-52 | - | 符合 | 符合 |
| IEC 60068-2-11 | 符合 | 符合 | 符合 | |
| ISO 4623 | - | - | 符合 | |
| ISO 6270-2 | - | 符合 | 符合 | |
| ISO 9227 (supercedes ISO 3768 and 7253) | 符合 | 符合 | 符合 | |
| ISO 16701 | - | - | 符合 | |
| 美国 | Prohesion | 符合 | 符合 | 符合 |
| ASIM B117 | 符合 | 符合 | 符合 | |
| ASTM D1735 | 符合 | 符合 | 符合 | |
| ASTM D2247 | - | 符合 | 符合 | |
| ASTM D2803 | - | - | 符合 | |
| ASTM D5894 | 符合 | 符合 | 符合 | |
| ASTM D6899 | - | 条件下符合 | 条件下符合 | |
| ASTM G85, Annex 1,2, 3 & 5 | 符合 | 符合 | 符合 | |
| MIL STD 202G | 符合 | 符合 | 符合 | |
| MIL STD 810G | 符合 | 符合 | 符合 | |
| MIL STD 883J | 符合 | 符合 | 符合 | |
| MIL STD 1344, 1001.1 | 符合 | 符合 | 符合 | |
| EIA 364.26 | 符合 | 符合 | 符合 | |
| 英国 | BS 3900, F4 (formerly DEF 1053 M24) | 符合 | 符合 | 符合 |
| BS 7479 | 符合 | 符合 | 符合 | |
| BS 7479 AASS | 符合 | 符合 | 符合 | |
| 中国 | GB/T 20853 | - | - | 符合 |
| 中国 | GB/T 13448-2019（彩涂板） | - | - | 符合 |
| 德国 | DIN 40.046 | 符合 | 符合 | 符合 |
| VG 95210 | 符合 | 符合 | 符合 | |
| VG 95332 | 符合 | 符合 | 符合 | |
| 其它 | Synthetic Sweat | 符合 | 符合 | 符合 |
| Simulated Acid Rain (SART) | 符合 | 符合 | 符合 | |
| Japan Acid Rain CCT | - | 符合 | 符合 |
更多标准请点击本页面[符合标准]查看。
每种型号都有两种尺寸
Q-FOG的所有型号(SSP，CCT和CRH盐雾试验箱)都有两种尺寸规格(600升和1100升)，以满足少量试样和大量试样的试验要求。可提供脚轮套件，以便在空间有限的实验室内移动盐雾试验箱。
试样放置方便
Q-FOG盐雾试验箱的低腰线设计和易于开启的顶盖，更加方便样品放置。测试板支架、挂杆套件和平板格栅可以方便地放置任何形状、尺寸和尽可能大554kg(1200磅)重的试样。
增强玻璃纤维结构
Q-FOG盐雾试验箱采用坚固的纤维增强塑料制成。坚固、厚实的箱壁和顶盖具有良好的保温性能，可以有效而精确地控制箱内温度。耐热树脂材料可承受比普通盐雾试验箱温度更高的试验条件
内置溶液储槽
Q-FOG盐雾试验箱内装有内置溶液储槽，提高了空间利用率并减少了维护保养。120升的储槽容积可满足大多数试验一周或更长时间的需要。储槽还配有盐雾过滤器和内置液位报警功能，当液位过低时可以发出警报信号提醒操作人员。
可选择搭配自动补液装置，自动监控与补液。
用户界面非常简单
Q-FOG盐雾试验箱的用户界面设计功能强、可靠性高且操作方便。控制器具有完备的自我诊断检错功能，操作界面有5种语言(英语、德语、西班牙语、法语和意大利呵选)。
快速箱体温度循环
Q-FOG盐雾试验箱具有箱内加热器和大功率干燥冷却风机，可以非常快速地改变试验箱温度。额外的空气加热器使得试样可以在低湿干燥条件下进行盐雾腐蚀试验。普通的水夹套式的盐雾试验箱无法实现低湿环境或快速循环。
精确的盐雾扩散控制
Q-FOG盐雾试验箱与普通的盐雾试验箱相比，其盐雾扩散效果要好得多，普通盐雾试验箱不能独立调节喷雾量和喷雾距离。Q-FOG盐雾试验箱采用压缩空气压力调节器控制“喷雾”的距离，同时用可变速蠕动泵控制腐蚀溶液的流量。
操作与维护保养方便Q-FOG盐雾试验箱的所有控制元件都固定在便于校准、检查和日常预防性维护的位置。所有子系统均采用模块化设计，维修非常方便。Q-FOG盐雾试验箱控制器具有完备的自我诊断功能，包括提示性的报警信息和自动安全关机。
带自清洁喷嘴的喷淋模块
Q-FOG CRH型盐雾试验箱可选配喷淋模块，用于整个盐雾试验箱的均匀喷淋，符合许多汽车循环腐蚀试验标准。快接式喷嘴具有创新的自清洗功能，可防止普通盐雾试验箱通常会发生的沉淀物堵塞现象。
相对湿度控制
Q-FOG CRH型盐雾试验箱可以通过空气预调节器精确控制相对湿度，符合绝大部分主要的汽车循环腐蚀标准。大多数控温实验室都可以使用该创新设备。
Q-FOG盐雾试验箱避免了所有不必要的功能 只配备您需要的功能。
喷雾功能(所有型号)
在喷雾循环期间，腐蚀盐雾试验箱进行常规操作·将内置储槽内的腐蚀溶液输送到喷嘴。
压缩空气在由鼓泡塔通往喷嘴的途中被润湿。
喷嘴将腐蚀溶液雾化成腐蚀性的汽雾。
箱内加热器将保持设定的箱内温度。
干燥功能(SSP型和CCT型)
在干燥功能下，鼓风机将由空气加热器加热的箱外空气送入试验箱内。由此在试验箱内形成
低湿环境，使试样干燥。箱内温度由箱内加热器和空气加热器来控制。
Q-FOG CRH型盐雾试验箱用RH功能取代了干燥、静置和潮湿功能。SSP型和CCT型盐雾试验箱未显示静置功能。

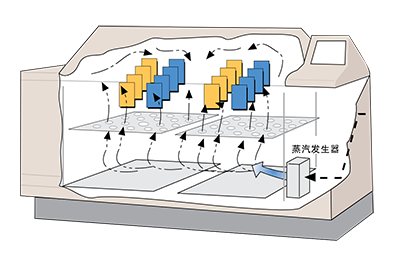

潮湿功能(仅限CCT型)
潮湿功能下，CCT型盐雾试验箱通过将热的水蒸汽导入盐雾试验箱内使试验箱内保持95-100%的相对湿度。需要去离子水以进行正常操作。
蒸汽发生器的加热器可保持设定的箱内温度。Q-FOG CRH 型号使用RH控制，替代了高湿功能。

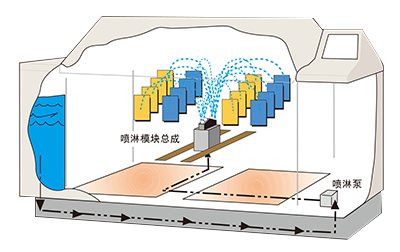

喷淋功能(仅限CRH型)
喷淋功能用于某些汽车腐蚀试验规范。用户可调流量的溶液通过特别固定的喷嘴均匀地喷淋到试样上：
—喷嘴安装在喷管上，使用喷雾功能时可方便地拆卸。
—相比喷雾功能下被雾化的液雾，喷淋液滴更大、流速更高、喷淋时间更短。
—可以直接设定喷淋的开/关时间，以便更好地控制腐蚀速率。

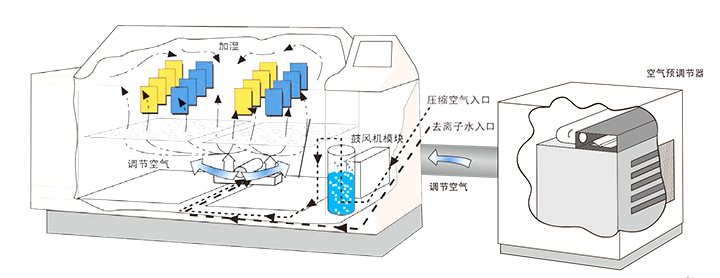

相对湿度功能(仅限CRH型)
CRH型盐雾试验箱通过使用空气预调节器、鼓风机模块和雾化加湿喷嘴，可使箱内的相对湿度和温度逐步上升至并保持在一个设定的值。正常工作需要去离子水。同样，有关相对湿度/温度功能与实验室条件要求的详细信息。
Q-LAB推出循环腐蚀盐雾箱Q-FOG新型号CRH-HSCR
Q-LAB推出循环腐蚀盐雾箱Q-FOG CRH-HSCR型号（简称CRHR）。在原来循环盐雾箱Q-FOG CRH功能基础上增加了快速温变功能（简称"R"）。
Q-FOG CRHR型循环腐蚀盐雾箱主要解决对温湿度转换时间要求高的条件，满足更多的测试标准，如JASO M609, CCT-I, and CCT-IV, ISO11997,ISO 14993等，如下
| 标准 | Q-FOG CRH | Q-FOG CRHR |
| JASOM609 | ✔ | |
| Honda CCT-H/B | ✔ | |
| Toyota CCT-C | ✔ | |
| Nissan NES M0158 (CCT-I) RENAULT-NISSAN RNES G00006 | ✔ | |
| Nissan NES M0158 (CCT-IV) RENAULT-NISSAN RNES G00007 | ✔ | |
| RenaultD17-2028 (ECC1) | ✔ | ✔ |
| Volvo VCS 1027, 149 (ACTI) | ✔ | ✔ |
| Volvo VCS 1027, 1449 (ACTII) | ✔ | ✔ |
| GMW 14872 | ✔ | ✔ |
点击了解更多关于Q-FOG CRHR快速温变循环腐蚀盐雾箱
校准与维护保养
Q-FOG盐雾试验箱的设计所需维护保养极少，并且用户就可以自行维修。它们配备了许多箱载传感器，用于监测和控制箱内环境。通过考虑周到的设计，可以非常方便地进行定期校准和预防性维护保养。
校准
用户应该每半年对Q-FOG盐雾试验箱的箱内温度传感器(和CRH的相对湿度传感器)进行一次校准，以确保结果准确且一致。
预防性维护
Q-FOG盐雾试验箱配备了一个常规维护计时器。每工作1000小时，就会显示一条提示信息： “Perform Routine Service(执行日常维护)”。

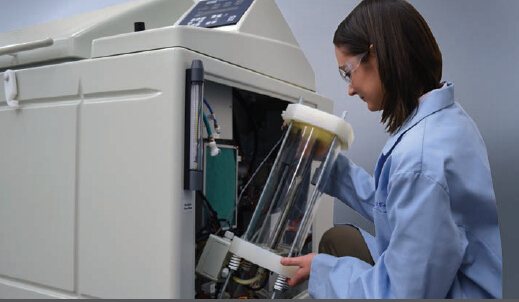

维修方便
可拆卸的侧面盖板，可以方便您进行主要的维护或维修项目。Q-FOG盐雾试验箱内所有元器件的布局和位置都精心设计，方便进行检查和维护保养。
校准温度传感器和相对湿度传感器只需几分钟时间。只需要几样简单的工具，一个校准过的参考温度计和一个绝热容器。每年更换一次过滤器和蠕动泵管，只需几分钟而已。
Q-FOG适用标准（部分）
| 标准归纳 | 测试标准编号 | SSP | CCT | CRH |
| 汽车测试标准 | BMW CCT | - | 符合 | 符合 |
| BMW AA-1029 | 符合 | 符合 | 符合 | |
| BMW AA-0213 | - | 符合 | 符合 | |
| BMW AA-0224 | - | 符合 | 符合 | |
| BMW AA-P175 | - | 符合 | 符合 | |
| BMW AA-P224 | - | 符合 | 符合 | |
| BMW AA-P184 | 符合 | 符合 | 符合 | |
| BMW AA-0324 | 符合 | 符合 | 符合 | |
| CCT I(CCT-A) | - | 符合 | 符合 | |
| CCT IV(CCT-D) | - | 符合 | - | |
| Chrysier LP-461H-122 | 条件下符合 | 条件下符合 | 条件下符合 | |
| Chrysier LP-463PB-52-01 | - | - | 符合 | |
| Ford CETP:00.00-L-467 | - | - | 符合 | |
| Ford bi-123-03 | - | - | 符合 | |
| GMW 14872 | - | - | 符合 | |
| GM 4298P | 符合 | 符合 | 符合 | |
| GM 4465P | 符合 | 符合 | 符合 | |
| GM 9540P | - | - | 符合 | |
| Mazda MCT-1M | - | 条件下符合 | 符合 | |
| Mazda MCT-2M | - | 条件下符合 | 符合 | |
| Mazda MCT-3M | - | 符合 | 符合 | |
| Nissan NES-M0007 | - | 条件下符合 | 条件下符合 | |
| Renault D17-2028 | - | - | 条件下符合 | |
| SAE J1563 | - | 条件下符合 | 条件下符合 | |
| SAE J2334 | - | - | 符合 | |
| SAE J2721 | - | - | 符合 | |
| Toyota TSH1555G | - | - | 符合 | |
| VDA 621-415 | - | 符合 | 符合 | |
| Volkswagen PV-1210 | - | - | 符合 | |
| volvo 1027.1375 | - | - | 符合 | |
| volvo VCS-1027.149 | - | - | 符合 | |
| volvo VCS-1027.14 | - | - | 符合 | |
| volvo VCS-423.0014 | - | - | 符合 |
| 标准归纳 | 测试标准编号 | SSP | CCT | CRH |
| ISO，IEC | IEC 60068-2-52 | - | 符合 | 符合 |
| IEC 60068-2-11 | 符合 | 符合 | 符合 | |
| ISO 4623 | - | - | 符合 | |
| ISO 6270-2 | - | 符合 | 符合 | |
| ISO 9227 (supercedes ISO 3768 and 7253) | 符合 | 符合 | 符合 | |
| ISO 16701 | - | - | 符合 | |
| 美国 | Prohesion | 符合 | 符合 | 符合 |
| ASIM B117 | 符合 | 符合 | 符合 | |
| ASTM D1735 | 符合 | 符合 | 符合 | |
| ASTM D2247 | - | 符合 | 符合 | |
| ASTM D2803 | - | - | 符合 | |
| ASTM D5894 | 符合 | 符合 | 符合 | |
| ASTM D6899 | - | 条件下符合 | 条件下符合 | |
| ASTM G85, Annex 1,2, 3 & 5 | 符合 | 符合 | 符合 | |
| MIL STD 202G | 符合 | 符合 | 符合 | |
| MIL STD 810G | 符合 | 符合 | 符合 | |
| MIL STD 883J | 符合 | 符合 | 符合 | |
| MIL STD 1344, 1001.1 | 符合 | 符合 | 符合 | |
| EIA 364.26 | 符合 | 符合 | 符合 | |
| 英国 | BS 3900, F4 (formerly DEF 1053 M24) | 符合 | 符合 | 符合 |
| BS 7479 | 符合 | 符合 | 符合 | |
| BS 7479 AASS | 符合 | 符合 | 符合 | |
| 中国 | GB/T 20853 | - | - | 符合 |
| 中国 | GB/T 13448-2019（彩涂板） | - | - | 符合 |
| 德国 | DIN 40.046 | 符合 | 符合 | 符合 |
| VG 95210 | 符合 | 符合 | 符合 | |
| VG 95332 | 符合 | 符合 | 符合 | |
| 其它 | Synthetic Sweat | 符合 | 符合 | 符合 |
| Simulated Acid Rain (SART) | 符合 | 符合 | 符合 | |
| Japan Acid Rain CCT | - | 符合 | 符合 |
更多标准请点击本页面[符合标准]查看。
技术参数
| 特色 | SSP | CCT | CRH |
| 有2种尺寸规格(600升型和1100升型) | √ | √ | √ |
| 双全彩触摸屏显示器 | √ | √ | √ |
| 内置盐溶液储槽(120升) | √ | √ | √ |
| 观察窗及内窥灯 | √ | √ | √ |
| 箱内加热器，用于温度快速转换 | √ | √ | √ |
| 盐雾（雾化盐雾）功能 | √ | √ | √ |
| 干燥（减缓/停止腐蚀）（<30%相对湿度） | √ | √ | √ |
| 高湿（95-100%相对湿度） | - | √ | √ |
| 相对湿度控制 （通过空气预调节器实现不同的相对湿度） | - | - | √ |
| 箱壁清洗套件（满足Renault ECC1） | - | - | 可选 |
| 固定喷淋模块（带自清洗喷嘴） | - | - | 可选 |
| 头顶摆动式喷淋模块（带自清洗喷嘴） | - | - | 可选 |
| 快速升温（用于快速温度转换和快速湿度转换） | - | - | 可选 |
| 检修口（100 mm直径，用于室内接线检修） | 可选 | 可选 | 可选 |
| 外置盐雾沉降收集器 | 可选 | 可选 | 可选 |
| 型号 | SSP600和 | CRH600(-HSC) | CRH600(-HSCR) | SSP1100 和 | CRH1100(-HSC,-HTC) | CRH1100(-HSCR,-HTCR) |
| CCT600 | CCT1100 | |||||
| 样品室尺寸 | ||||||
| 容量（不含顶盖） | 511 升（18.0 ft3) | 857升（30.2 ft3) | ||||
| 容量（包含顶盖） | 640升（22.6 ft3) | 1103升（38.9 ft3) | ||||
| 内置盐溶液储槽 | 120升（31.6aah | 120升（31.6aal) | ||||
| 样品室温度范围1 | ||||||
| 喷雾或静置2 | 20-60°C | 20-60°C | 20-60°C | 20-60°C | ||
| 干燥2 | 20-70°C | 20-70°C | 20-70°C | 20-70°C | ||
| 湿度/相对湿度2 | 25-60°C | 20-60°C | 25-60°C | 20-60°C | ||
| 喷淋器 | - | 20-50°C | - | 20-50°C | ||
| 测试板容量 | ||||||
| 100 x 300 mm (4 x 12 in) | 128 (8个测试架x 16个插槽） | 200(各10个测试架x 20个插槽） | ||||
| 75 x 150 mm (3x6 in) | 160 (10个测试架X 16个插槽） | 240 (各12个测试架x 20个插槽） | ||||
| 试样容量 | ||||||
| 每个测试板托架 | 最大 113 kg (250 lbs.) | 最大 113 kg (250 lbs.) | ||||
| 每个挂杆 | 最大45 kg (100 lbs.) | 最大45 kg (100 lbs.) | ||||
| 总试样室（分布） | 最大544 kg (1200 lbs.) | 最大544 kg (1200 lbs.) | ||||
| 供水纯度及压力 | 0.2-3.8 bar (3-56 psi) | 0.6-3.8 bar (9-56 psi) | 0.2-3.8 bar (3-56 psi) | 0.6-3.8 bar (9-56 psi) | ||
| 耗水量3 | 最大2升/小时 | 最大5升/小时 | 最大2升/小时 | 最大5升/小时 | ||
| 排放 | 32 mm (1-1/4 in)管 | |||||
| 通风管 | 最小102 mm(4 in)直径（有关重要信息，请参见技术手册） | |||||
| 压缩空气 | 最大 1.7lps(3.5cfm) | 最大 1.7 Ips (3.5cfm) | 最大 1.7lps(3.5cfrn) | 最大 1.7lps(3.5cfm) | ||
| 3-8 bar (40-120 osi) | 4-10 bar f60-150osii | 3-8 bar ^40-120 osi^ | 4-10 bar ^60-150 osh | |||
| 样品室内部尺寸 | ||||||
| 宽X深X高（不含顶盖） | 109 x 66 x 46cm (43 x 26x18 in) | 146 x 82 x 46 cm (57 x 32x18 in) | ||||
| 宽X深X高（包含顶盖） | 109 x 66 x 72 cm (43 x 26 x 29 in) | 146 x 82 x 78 cm (57x32x31 in) | ||||
| 外形尺寸4 | 188x102x122 cm | 328x107x126 cm | 225x119x127 cm | 365x125x131 cm | ||
| 宽X深><局（顶盖关闭） | (74 x 40 x 48 in) | (129×42×50 in) | (88 x 47 x 50 in) | (144×50×52 in) | ||
| 重量（无水） | 224 kg (494 lbs.) | 333 kg (734 lbs.) | 269 kg (594 lbs.) | 378 kg (834 lbs.) | ||
| 供电要求 | 如下 | |||||
| 208V | 1- φ @ 16A | 1- φ @ 32A | 3- φ @ 28A | 1- φ @ 20A | 1- φ @ 38A | 3- φ @ 44A |
| 230V | 1- φ @ 14A | 1- φ @ 32A | 3- φ @ 25A | 1- φ @ 18A | 1- φ @ 38A | 3- φ @ 39A |
| 400V | - | - | 3- φ @ 15A | - | - | 3- φ @ 24A |
