德国VMA DISPERMAT高速分散机介绍
德国VMA-Getzmann公司是一家研发和生产高速分散研磨设备的创新型公司，模块化的设计是VMA Dispermat高速分散机的创新特色之一。通过搭配不同的配件模块，可在一台设备上同时实现分散、研磨、均质、高粘度搅拌、乳化等多项处理工艺，真正做到多功能一体机，从而提高研发人员工作效率，同时帮助实验室减少测试开支。
VMA-Getzmann公司拥有众多型号的高速分散研磨设备，适用于实验室，中试工厂和大型生产规模。
VMA分散机系列产品介绍

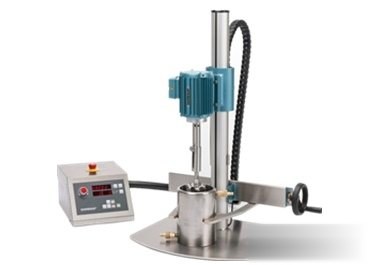

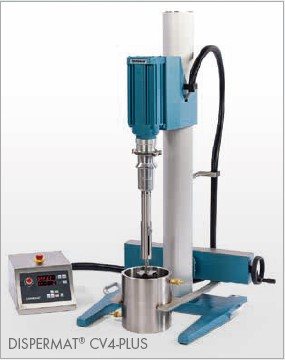

☛Dispermat CV-PLUS系列高速分散机---实验室分散机，采用电动调节高度的新设计
德国VMA Dispermat CV-PLUS系列是实验室通用全能型高速分散机，可用于搅拌、分散、真空分散、匀质和研磨等工艺，具有易于清洗、电动升降、样品罐容量范围广等特点。CV-PLUS系列高速分散机有2种型号:CV3-PLUS, CV4-PLUS。

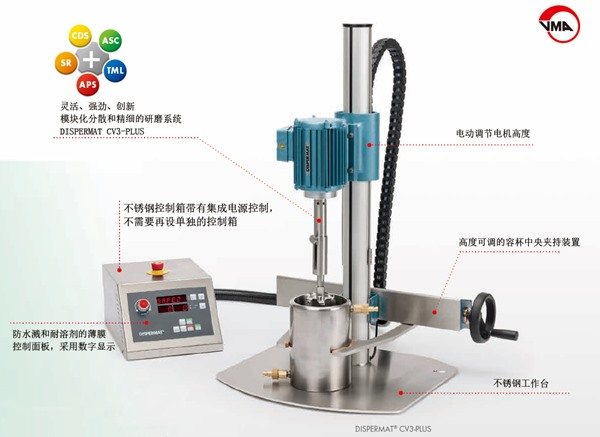

新研发的高速分散机CV3-PLUS是一款支持电动调节高度的实验室分散机，所以它用起来是非常舒适方便。高速分散机CV3-PLUS配有高质量不锈钢控制箱，创新地将设计与功能融合起来。与多种模块化的系统进行简单配套，CV3-PLUS实验室高速分散机可适用于各种搅拌、分散、研磨等功能。
这款实验室分散机坚固的容器中央夹紧装置提供更好的舒适性。分散容器在夹持臂的夹持下被固定在分散轴中央下方。内置的安全装置严格按照机器指令2006/42/EG，为分散过程提供可靠的安全保护。
该分散研磨机包含了实验室设备所需要的特色优势：设计感新颖、质量认证、耐用、清洗方便。
CV-PLUS系列高速分散机产品介绍：
●分散研磨功能：分散样品量高达15升（视乎产品粘度而定），研磨样品量高达3升（视乎产品粘度而定）（需配置TML篮式研磨系统或研磨盘配件），最终粒径可达纳米级别（视乎不同物料）；
●转速调节功能：0-20000rpm，实现无级变速
●计时功能：显示预设时间和实耗时间，定时器可切换到第二转速，防止样品在分散结束后出现沉降现象。
●电动调节高度功能：通过防水控制面板，轻松实现电动调整主电机高度。
●安全装置：符合2006/42/EG机械安全指引的安全装置，在控制面板上设定和显示时间。
●数字显示功能：显示转速、扭矩、时间、产品温度（配备PT100温度计）和安全装置。
●薄膜控制面板：防水和耐溶剂的薄膜控制面板操作简便，容易清洁及维护。
CV-PLUS系列分散机型号：
| CV系列分散机型号 | 功率 KW | 转速 Rpm | 扭矩 NM | 样品量 litre |
| CV3-PLUS | 0.75 | 0-20000rpm | 0.8 | 0.05-7 |
| CV4-PLUS | 1.5 | 0-20000rpm | 1.5 | 0.125-15 |
CV-PLUS系列分散机规格：
| CV系列分散机 | CV3-PLUS | CV4-PLUS |
| 尺寸 宽×高×深 | 62*83*48cm | 73*133*61cm |
| 高度调节方式 | 电动 | 电动 |
| 容器容量 | 0.125-10升 | 0.125-25升 |
| 容器夹紧范围 | Ø=5-35cm | Ø=5-35cm |
| 容器高度 | 3-38cm | 6-43cm |
| 重量 | 37kg | 88kg |

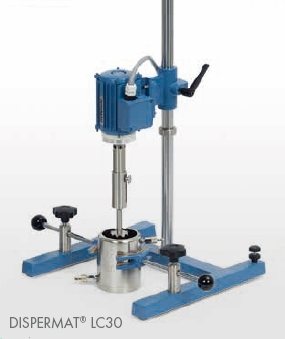

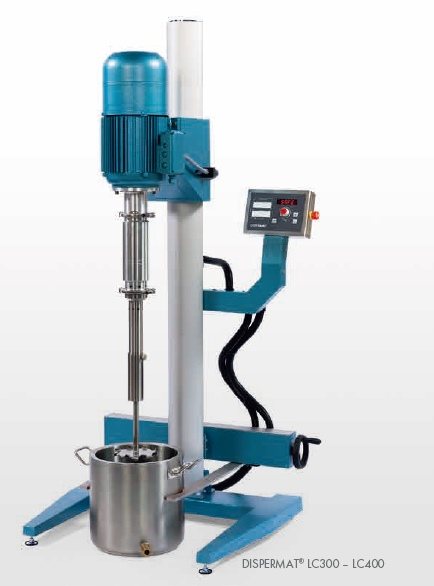

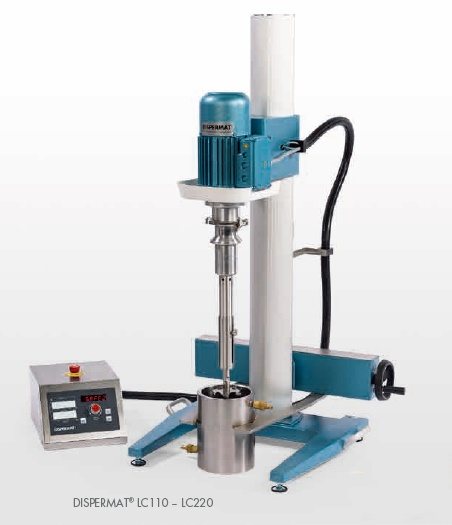

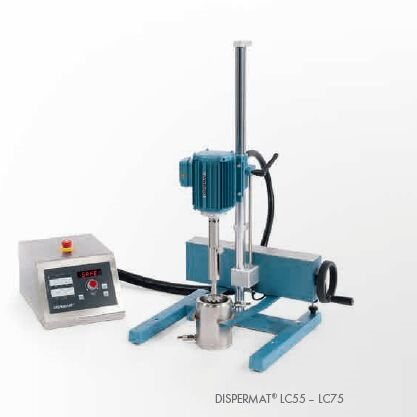

☛Dispermat LC系列分散机---全新经济型分散机
Dispermat LC系列分散机是适用于实验室和试验车间的通用型分散机。它的特点在于其功率范围广，使其可应用于样品量少或是量大的实际情况。新款设计的控制箱使用不锈钢外壳，其控制面板包含塑料箔按键和数字显示转速功能，方便用户操作的定时功能:可预设运行时间，还能显示已分散的总时间。高品质电机令设备即使在高速运转下也能非常安静。
从高速分散机LC55开始，LC系列的分散机都配有符合机器指令2006/42/ EG的安全装置，使其在最高安全系数的工作场所下工作。此外，高速分散机LC110到LC220都配备了新型的非常坚固和优质支架，并且采用电动调节高度。
根据实际应用，LC系列分散机可配套适用的分散和研磨系统，从而轻松转换成篮式研磨机，真空分散机，均质器和针对高粘度产品用的分散机。
LC系列分散机是拥有多种特色性能的经济初级型的分散机，有9个型号，满足不同的实验和生产需求，目前常用的型号是LC-75高速分散机。
Dispermat LC系列分散机产品特点：
●适用于各种分散和研磨工艺，电机对流冷却，运行时非常安静
●控制器带有自适应的脉冲调速器及速度显示
●计时器跳转显示现时速度，已运行时间或者剩余时间（分钟）
●LC110型号分散机及更大功率机型有自动升降功能
Dispermat LC系列分散机型号：
| LC系列分散机型号 | 功率 KW | 转速 Rpm | 扭矩 NM | 样品容量litre （视产品粘度而定） |
| LC30 | 0.3 | 0–20000 | 0.4 | 0.05–3 |
| LC55 | 0.55 | 0–20000 | 0.6 | 0.05–5 |
| LC75 | 0.75 | 0–20000 | 0.8 | 0.05–7 |
| LC110-12 | 1.1 | 0–12000 | 1.8 | 0.25-20 |
| LC110-6 | 1.1 | 0–6000 | 3.6 | 0.5-20 |
| LC220-12 | 2.2 | 0–12000 | 3.6 | 0.25-20 |
| LC220-6 | 2.2 | 0–6000 | 7.2 | 0.5-20 |
Dispermat LC系列分散机规格：
| LC系列分散机 | LC30 | LC55-75 | LC110-12- LC220-6 | LC300-LC400 |
| 尺寸 宽×高×深 | 47*87*42cm | 52*86*42cm | 73*130*61cm | 88*195*70cm |
| 高度调整方式 | 机械手动 | 机械手动 | 电动 | 电动 |
| 容器容量 | 0.125-10升 | 0.125-10升 | 0.125-25升 | 5-50升 |
| 容器夹紧范围 | Ø=3-25cm | Ø=4-25cm | Ø=5-35cm | Ø=18-60cm |
| 容器高度 | 10-46cm | 5-44cm | 7-44cm | 17-62cm |
| 容器夹紧系统 | FHV* | ZBS** | ZBS** | ZBS** |
| 安全装置 | - | ● | ● | ● |
| 重量 | 23kg | 36kg | 85kg | 135kg |

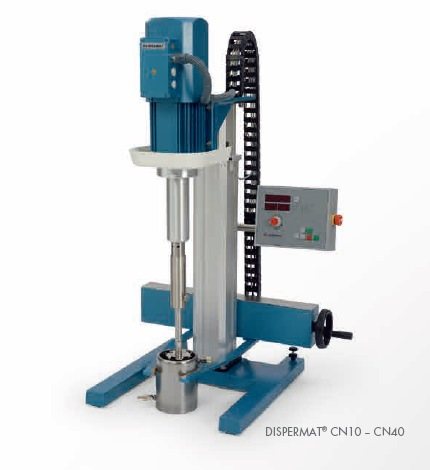

☛CN系列分散机---带有电动高度调节的全能型实验室及试生产用分散机
因VMA Dispermat CN系列高速分散机配有电动高度调节支架，使其成为一款全能型高速分散机，适用于实验室和试生产且操作简便，最大功率可达7.5kW，也合适应用在小生产中。
紧凑和稳固型支架内置一个符合欧盟机器指令2006/42/EG的安全装置。操作容器中央夹持系统十分简便，只要将容器放置在夹持臂之间，夹紧后便会固定在中央位置，提供操作安全性。
除了控制基本功能外，设计方便用户的 CN–技术包括开关控制、数字显示速度和转矩。此外还可预设分散时间，安全装置也是数字显示的。
CN系列分散机也可与适配的分散、研磨系统结合，转换为真空分散机、篮式研磨机、乳化器和用于高粘度产品的分散机。
CN系列分散机产品特点：
●分散盘位置精准控制，形成高效率分散的甜甜圈效果
自动支架升降系统可适用于实验室、小试、及中试，功率达7.5KW
CN系列分散机型号：
CN系列高速分散机有10个型号CN10-CN100,满足各种实验室和试生产中高速分散研磨需求。目前CN10高速分散研磨机被广泛运用在实验和试生产中。
| CN系列分散机型号 | 功率 KW | 转速 Rpm | 扭矩 NM | 样品量Litre (视产品粘度而定） |
| CN10 | 1.1 | 0-11000 | 1.8 | 0.25-20 |
| CN20 | 2.2 | 0-11000 | 3.6 | 0.25-20 |
| CN30 | 1.1 | 0-5500 | 3.6 | 0.5-20 |
| CN40 | 2.2 | 0-5500 | 7.2 | 0.5-20 |
| CN50 | 3 | 0-6000 | 10 | 4-50 |
| CN60 | 4 | 0-6000 | 13.7 | 4-60 |
| CN70 | 2.2 | 0-3000 | 15 | 4-70 |
| CN80 | 4 | 0-3000 | 26.5 | 4-70 |
| CN90 | 5.5 | 0-3000 | 37 | 10-200 |
| CN100 | 7.5 | 0-3000 | 50 | 10-200 |
CN系列分散机规格：
| CN系列分散机 | CN10-CN40 | CN50-CN80 | CN90-CN100 |
| 尺寸 宽×高×深 | 73*145*55cm | 90*210*70cm | 120*237*105cm |
| 高度调整方式 | 电动 | 电动 | 电动 |
| 容器容量 | 0.25-25升 | 15-100升 | 25-250升 |
| 容器夹紧范围 | Ø=5-35cm | Ø=25-61cm | Ø=30-75cm |
| 容器高度 | 9-44cm | 25-74cm | 39-90cm |
| 重量 | 80kg | 180kg | 350kg |

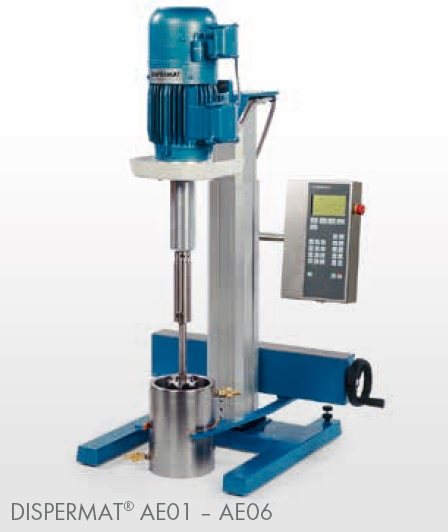

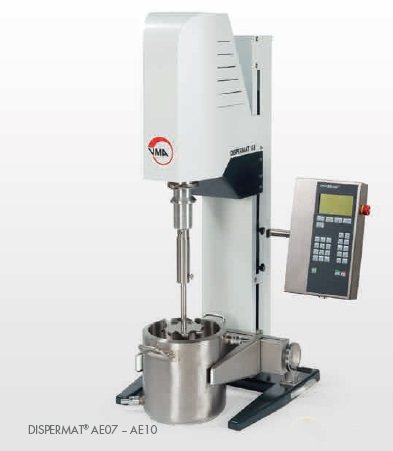

☛AE系列分散机---功率可达7.5kW，广泛的过程控制分散机
受欢迎且创新的AE系列分散机适用于实验室，试生产和生产线，电机功率可达7.5kW。操作员通过安装在支架上的控制面板即可轻松操控机器。电动高度调节以及控制面板可控制整个分散过程。并提供分散和研磨过程的信息。WINDISP 7软件使过程参数和存储的所有数据都能在此被适用。
AE系列分散机也可与适配的分散、研磨系统结合，转换为真空分散机、篮式研磨机、乳化器和用于高粘度产品的分散机。
AE系列试生产和生产用分散机的电机功率为3kW，较大的分散机都配备了符合人体工程学的BK系列支架。这些实用和稳固的支架都配备了一个集成的安全装置和高质量，耐磨的导轨电动高度调整。有桌面型使用型号，也有地面型使用型号。
中央夹持系统是高度可调，并可使用多功能适应性配件。
AE系列分散机产品特点：
●图形显示
转度、转矩、功率、产品温度，定时器、线速度和分散工具的高度
●重复性
分散方法：恒速和恒定功率输入达到较佳重复性。
●数据记录
图表记录工艺参数
●开关参数
温度、速度、扭矩和功率的关断功能
●数据库
100个H1、H2、速度、定时器、开关参数等预设配置。
●功率补偿
净功率校准
●高度测量
不同容器尺寸可调节工作范围
●WINDISP 7
WINDISP 7 软件数据接口，文档，分析，研发与质量控制
AE系列高速分散机产品型号：
AE系列高速分散机有12个型号，满足不同的分散研磨工艺需求。AE01高速分散机目前被广泛运用在实验，试生产和生产线上。
| AE系列分散型号 | 功率 KW | 转速 Rpm | 扭矩 NM | 样品量Litre （视产品粘度而定） |
| AE01 | 0.55 | 0–10000 | 1 | 0.25 – 12 |
| AE02 | 0.55 | 0–6000 | 1.8 | 0.5 – 14 |
| AE03 | 1.1 | 0–10000 | 2 | 0.25 – 20 |
| AE04 | 2.2 | 0–10000 | 4 | 0.25 – 20 |
| AE05 | 1.1 | 0–6000 | 3.7 | 0.5 – 20 |
| AE06 | 2.2 | 0–6000 | 7.4 | 0.5 – 20 |
| AE07 | 3 | 0–6000 | 10 | 4 ‒ 50 |
| AE08 | 4 | 0–6000 | 13.7 | 4 ‒ 60 |
| AE09 | 2.2 | 0–3000 | 15 | 4 ‒ 70 |
| AE10 | 4 | 0–3000 | 26.5 | 4 ‒ 70 |
| AE11 | 5.5 | 0–3000 | 37 | 10 ‒ 200 |
| AE12 | 7.5 | 0–3000 | 50 | 10 ‒ 200 |
AE系列分散机规格：
| AE系列分散机 | AE01-AE06 | AE07-AE10 | AE11-AE12 |
| 尺寸 宽×高×深 | 70*142*55cm | 90*210*70cm | 120*237*105cm |
| 高度调整方式 | 电动 | 电动 | 电动 |
| 容器容量 | 0.25-25升 | 15-100升 | 25-250升 |
| 容器夹紧范围 | Ø=5-35cm | Ø=25-61cm | Ø=30-75cm |
| 容器高度 | 9-47cm | 25-74cm | 39-90cm |
| 重量 | 87-101kg | 190kg | 350kg |

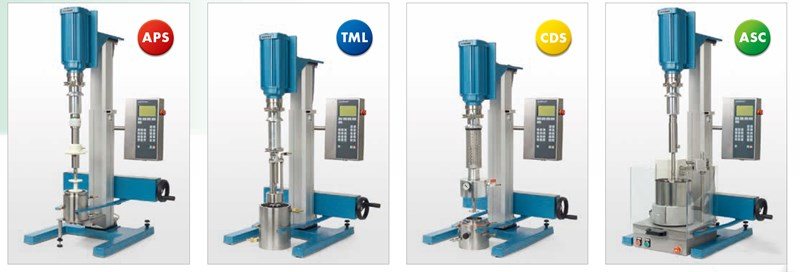

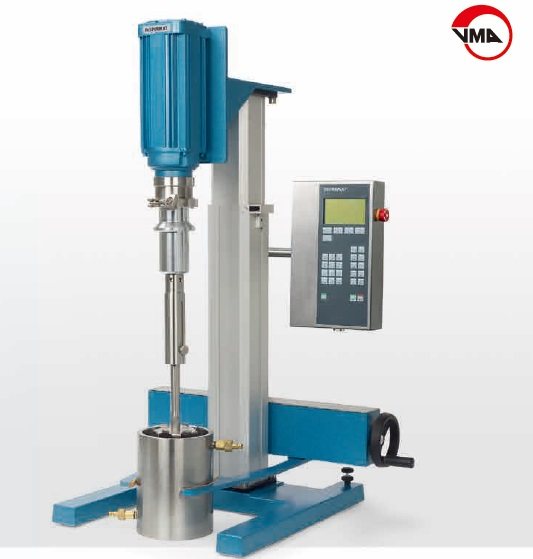

☛Dispermat CA系列分散机---有效实现高重复性的分散效果的大功率分散机
Dispermat CA系列高速分散机是一款可电动调节电机高度、具有紧凑型设计和方便用户的操作体验的分散设备。由于电机是从外壳传导冷却，所以几乎是静音的。即使在低转速情况下，高速运转的电机也有很高的扭矩。
CA系列高速分散机同时配备了标准的安全装置。
CA系列高速分散机也可配合使用模块化的分散和研磨系统，转换成真空分散机、篮式研磨机、用于高粘性产品的乳化机和分散机。
CA系列分散机产品特点：
●图形显示
转度、转矩、功率、产品温度，定时器、线速度和分散工具的高度
●重复性
分散方法：恒速和恒定功率输入达到较佳重复性。
●数据记录
图表记录工艺参数
●开关控制参数
温度、速度、扭矩和功率的关断功能
●数据库
为H1, H2，转速，定时器，开关等设定了100个单独的预设配置。
●功率补偿
校准净功率
●高度调节
可调节合适的工作范围来配合不同容器尺寸
●一直存储实验数据
WINDISP 7 software数据接口，文档，分析，研发与质量控制。电脑软件WINDISP 7可一直存储实验数据。通过双向接口不仅可以存储控制数据，还可以添加分散时产品温度等附加信息。实现其他功能的有效开发，如导出数据、对比分散曲线、标记、数据库等。
CA系列分散机产品型号：
| CA系列分散型号 | 功率 KW | 转速 Rpm | 扭矩 NM | 样品量Litre （视产品粘度而定） |
| CA20 | 0.55 | 0–20000 | 0.5 | 0.05-5 |
| CA40 | 1.5 | 0–20000 | 1.5 | 0.05-15 |
| CA60 | 2.5 | 0–20000 | 2.5 | 0.05-20 |
CA系列分散机规格：
| CA系列分散机 | CA20-CA60 |
| 尺寸 宽×高×深 | 74*149*55cm |
| 高度调整方式 | 电动 |
| 容器容量 | 0.25-25升 |
| 容器夹紧范围 | Ø=5-35cm |
| 容器高度 | 47cm |
| 重量 | 90-170kg |
德国VMA研磨机介绍

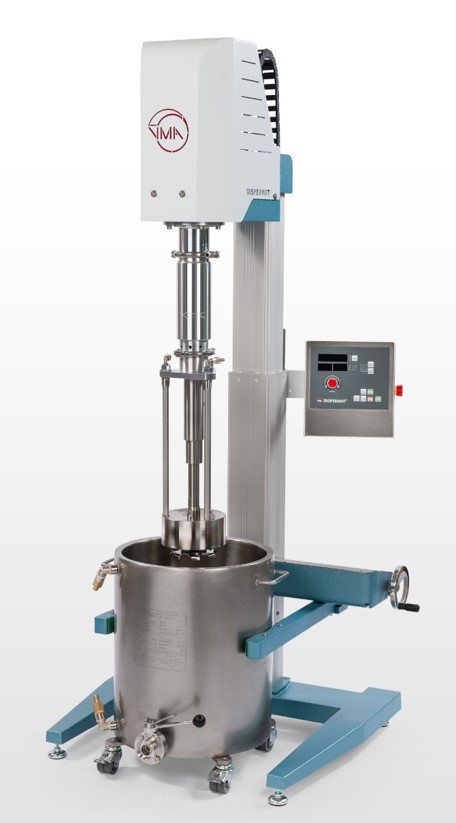

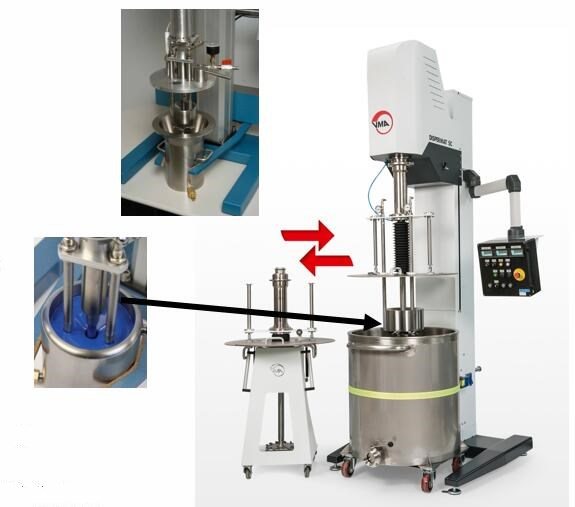

☛篮式研磨机

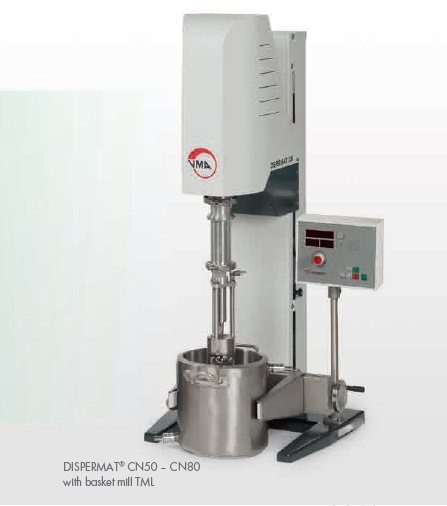

TML篮式研磨系统
VMA Dispermat分散机可以搭配TML篮式研磨系统使用。基础性分散机换上TML篮式研磨系统，即可改变为封闭式的篮式研磨机。样品进行预分散后，使用TML篮式研磨系统进行精细研磨，进一步降低样品细度。
高效的篮式研磨系统借助研磨珠之间的撞击和挤压力将颗粒磨碎并进行稳定，从而实现真正分解成微小颗粒，可达纳米级别。
研磨时将填充了研磨珠的研磨篮下降到浆料中，快速转动的研磨盘搅动研磨珠进行研磨工艺，分散盘、篮子和内置专利泵轮产生极为有效的浆料循环, 在短时间内实现很好的研磨效果。
篮式研磨机产品特点
●适配VMA不同型号的分散主机，使用DL轴可将预分散和研磨工艺结合到一台设备上
●操作简单
●双壁研磨篮设计（除了TML0.5外），通过有效冷却作用使样品在研磨过程中不易变性
●可选样品杯/缸： 1L - 65L
●研磨珠填充率 50-80%
●选用0.5L容器研磨250ml样品
●最小珠粒尺寸1.0 mm(标准型) ，可配合使用0.2毫米的纳米套装
篮式研磨机产品型号
| TML篮式研磨系统型号 | 样品量litre | 容器容量 litre | 研磨腔体积 ml | 推荐搭配的DISPERMAT分散机型号 |
| TML05 | 0.25-1.4 | 0.5，1,2 | 43 | LC55 – LC110-12, LC220-12 │ CV-PLUS │ CN10 – CN20 │ CAAE01, AE03 – AE04 │ LC55-EX – LC75-EX │ AE01-EX, AE03-EX – AE04-EX |
| TML1 | 0.5-3.5 | 1,2,3,4,5 | 65 | LC110-12 – LC220-6 │ CV4-PLUS │ CN10 – CN40 │ CA40 – CA60AE02 – AE06 │ AE02-EX – AE06-EX |
| TML5 | 2.5-11 | 5,7,10,15 | 185 | LC220-12 – LC400 │ CN20 – CN100 │ AE04 – AE12 │ AE04-EX – AE012-EX |
| TML10 | 5-25 | 10,15,20,25,35 | 390 | LC400 │ CN60 – CN100 │ AE08 – AE12 │ AE08-EX – AE012-EX |
| TML50 | 18-105 | 35,50,75,150 | 2100 | CN90 – CN100 │ AE11 – AE12 │ AE11-EX – AE012-EX |

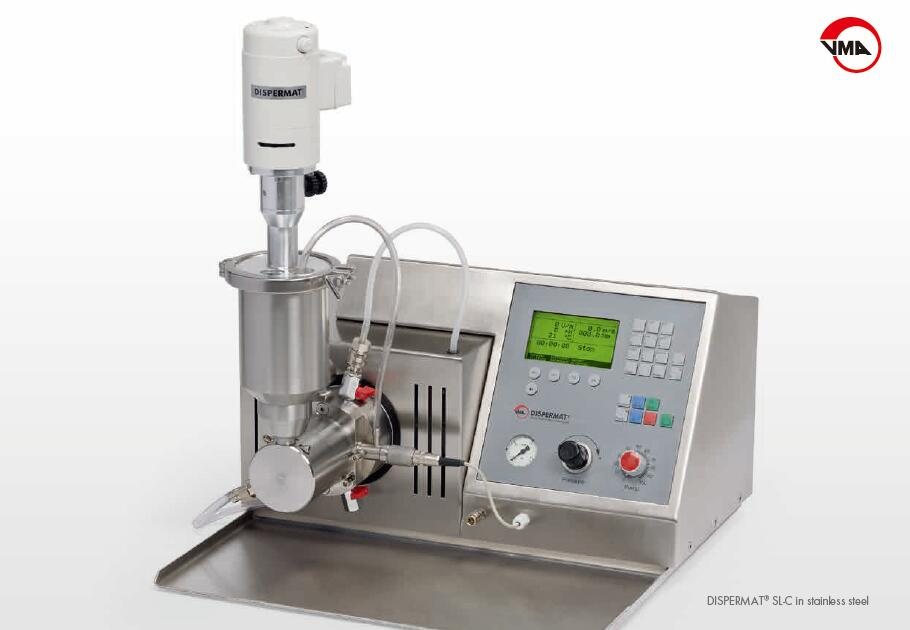

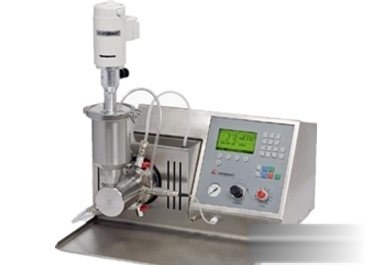

☛卧式砂磨机---用于实验室和试生产重复精细研磨
VMA卧式砂磨机适用于实验室和试生产过程。这款卧式砂磨机是封闭、卧式的，磨基入口和出口管道的输出高死体积极低。
在分散过程中，产品通过卧式砂磨室连续分散。卧式砂磨机可用于传递以及循环过程。分散后，集成的空气压力系统把剩余的基料从砂磨腔中压出，可形成一个完整的回收分散材料循环。
这款德国进口的多功能砂磨机由于减少了死区体积，所以即使很少量的样品也能达到高质量的研磨效果。因此，VMA Dispermat卧式砂磨机是理想的用于研发和质量控制的分散机，此外，也可以在短时间内处理较大的样品量。为了最大限度地减少产品的损失，基料直接从进料口输送至研磨腔。已分散的产品通过基料分离器（动态间隙）回收至容器中或是返回到进料口（循环法）。
VMA卧式砂磨机湿磨样品量为50ML-50L，具备以下的特点：
●快速和具有成本效益的新配方由于分散的精确和可重复性
●定量机械功率的输入保证了快速和可靠的实验室开发到生产的转移。
●质量控制与生产保证。
●通过测量与应用相关的产品特性来有效控制进料。
卧式砂磨机产品特点：
●不锈钢外壳控制器。内腔材料有多种选择，例如SiSiC，ZrO2
●具有整体泵送和搅拌系统的循环过程
●适用于流动和非流动产品的分散
●可高机械功率输入允许加工难分散产品
●内置温度传感器，可显示样品温度
●腔体夹套及研磨中轴分别有冷却功能，保证样品温度在安全范围内
●速度和时间均可数显
卧式砂磨机产品型号：
卧式砂磨机常用型号为SL型号，嘉品仪器公司提供以下6种SL系列卧式砂磨机，其中SL5型号卧式砂磨机被广泛运用到实验室和试生产重复精细研磨工艺中。
| 卧式砂磨机型号 | 功率 KW | 转速 Rpm | 研磨腔容量 litre | 样品量 litre |
| SL5 | 1.1 | 0–6000 | 0.05 | 0.05-0.75 |
| SL12 | 1.1 | 0–6000 | 0.125 | 0.15-0.75 |
| SL25 | 2.2 | 0–6000 | 0.25 | 0.3-2.5 |
| SL50 | 3 | 0–6000 | 0.5 | 0.5-10 |
| SL100 | 3 | 0–3000 | 1 | 1-20 |
| SL200 | 4 | 0–3000 | 2 | 2-50 |
VMA高速分散机 VS 其他品牌高速分散机
| 实验型防爆分散机产品 | 德国VMA Dispermat LC-75 | 某德国N品牌 |
| 产品图 |  |  |
| 电机功率 | 0.75 KW 功率更大，可分散多达5升中粘度样品 | 0.6 KW |
| 扭矩 | 1.2 Nm | 无提供扭矩参数 |
| 防爆设计 | 有防爆型号可供选择 依据ATEX 2014/34/EU ，带有机器类型3G（2区） 防爆分类：II3G c IIB T3 Gc | 无防爆功能 |
| 电机升降方式 | 有电动型号，可电动调整电机高度，安全省力 | 手动调节电机高度 |
| 安全夹紧装置 | 安全夹紧装置符合欧盟机器指令2006 / 42 / EC； 用于安全定位和固定分散杯在中心位置，夹持装置的高度和夹持范围可调； 容器夹持范围 50—350mm； 容器体积：0.5-20L； 安全装置包括: * 不锈钢可调轴保护管； * 容器中心夹紧系统，用于分散容器的安全定位和固定； * 不锈钢夹紧臂； * 高度可调容器夹紧系统，通过手轮自锁螺纹主轴调整操作； * 安全并集中夹紧不同的容器，外壳由不锈钢制成； * 安全限位开关，内置在夹紧装置中，开关取决于夹紧压力。只有当容器被夹紧时，才允许启动设备； * 高度可调不锈钢板，结合电机控制台内的非接触式传感器，当向上移动分散盘时，电机自动停止，只有当分散盘位于分散容器中 心时才能重新开启设备； * 安装在外壳内用于安全限位开关的控制装置。 | 使用简易夹子固定容器， 容积从0.2L到2L， PVC固定式轴保护器或作为一种选择，采用高度可调的不锈钢设计 |
| 可选配件 | 根据客户实际要求，可方便更换配件，实现立式研磨、篮式研磨、真空分散系统、定子转子分散系统，真正实现一机多用。 篮式砂磨配件设计有双层夹套，冷却水循环保证产品不要因研磨时产生的高温而变性。 | 搅拌器主轴可以使用不同类型的混合搅拌盘； 但没有篮式研磨配件 |
| 控制箱/控制面板 | 控制箱包括： * 定时和时间倒数功能 * 快速动态调节速度 * 启动/ 自动定时关闭 * 有上/下切换升降电机的型号可供选择* 紧急开关 * 控制箱外壳材料：不锈钢 | 变频器控制面板按钮和数字显示屏 |
| 生产厂家 | 德国VMA专业生产实验室用分散、研磨设备50年，是实验室用分散机的鼻祖。 实验室用分散、研磨机多达几十种型号， 适合样品量从几十毫升至一千升 ， 细度从纳米级到微米级， 粘度从很低至几百万cps， 功能从匀质、搅拌至分散、研磨的多功能设备 | 实验室的分散研磨机型号少，功能不齐全 |
