产品简介

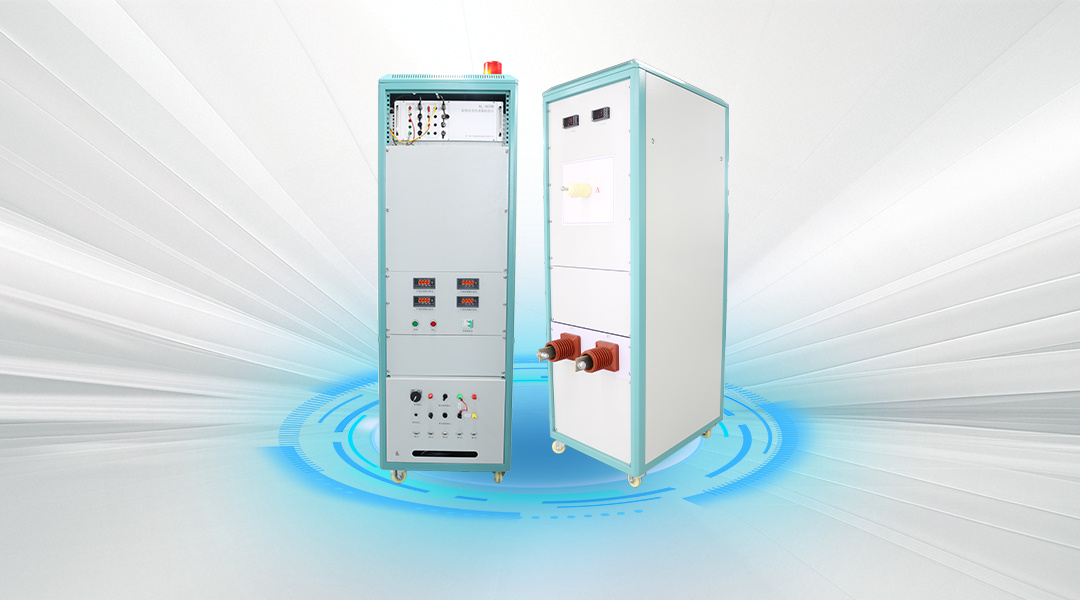

XL-809RC1 电子式组合互感器校验系统可用于额定电流1000A及以下，电压等级10kV及以下的组合互感器（单相）校验，也可分别用于电子式电压互感器、电子式电流互感器校验。内置带升流精密电流互感器、自升压精密电压互感器、可调电源、电子式互感器校验仪，内部已完成了各设备间的连接，简化了用户的操作及接线步骤，自动化程度高。本系统设备的设计、制造、参考以下标准或技术规范：
《GB 20840.1-2010 互感器第1部分：通用技术要求》
《GB 20840.2-2014 互感器第2部分：电流互感器的补充技术要求》
《GB 20840.3-2013 互感器第3部分：电磁式电压互感器的补充技术要求》
《GB 20840.4-2015 互感器第4部分：组合互感器的补充技术要求》
《JJF 1701.6-2019 测量用互感器型式评价大纲第6部分：三相组合互感器》
《JJG 1165-2019 三相组合互感器检定规程》
功能特点
- 额定电流1000A及以下，电压等级10kV以下电子式输出的组合互感器（单相）校验。
- 额定电流1000A及以下的电子式电流互感器校验。
- 额定电压 10kV及以下的电子式电压互感器校验。
- 系统集成了自动化控制，能够自动完成升压、升流、组合互感器误差测量的全过程，无需人工频繁干预，提高了检定效率和准确性。
- 能实时显示被校传感器的输出波形，以及相关参数并自动保存校验数据。
- 可编辑测试方案对测试点进行需求化检定，便捷记录检定点误差记录，点击报表生成即可将指定的误差数据以Excel格式进行文件保存，方便存档或进行误差分析。
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
| 1.校验仪技术指标 | |
| 准确度等级 | 0.05级（比差＜0.05%，角差＜2′） |
| 标准电压测量范围 | 0~120V |
| 标准电流测量范围 | 0~10A |
| 被检小信号测量范围 | 22.5mV～8.5V |
| 被检输入阻抗 | >100 MΩ |
| 标准电压档位 | 20V、100V |
| 标准电流档位 | 0.05A、0.2A、1A、5A |
| 被检小信号输入档位 | 0.0625V、0.2V、1V、6.25V |
| 2.带升流器精密电流互感器 | |
| 一次电流 | 500A，1000A |
| 二次电流 | 5A |
| 频率 | 50Hz |
| 准确度等级 | 0.02S级 |
| 供电电压 | 0～250V |
| 容量 | 2000VA |
| 额定负荷 | 5.0VA |
| 下限负荷 | 2.5VA |
| 功率因素 | 1 |
| 3.自升压精密电压互感器 | |
| 一次电压 | 10kV / 10kV/√3 |
| 二次电压 | 100V / 100V/√3 |
| 频率 | 50Hz |
| 准确度等级 | 0.02级（100V）/ 0.02级（100/√3） |
| 额定负荷 | 0.25VA（100V）/ 0.07VA（100/√3） |
| 功率因素 | 1 |
| 容量 | 200VA |
| 4.其它参数 | |
| 调压控制部分 | 5kVA+500VA |
| 相数 | 单相 |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | ≈10kVA |
| 预热时间 | ＜15分钟 |
| 工作温度 | -10℃～45℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
