规格参数
产品简介

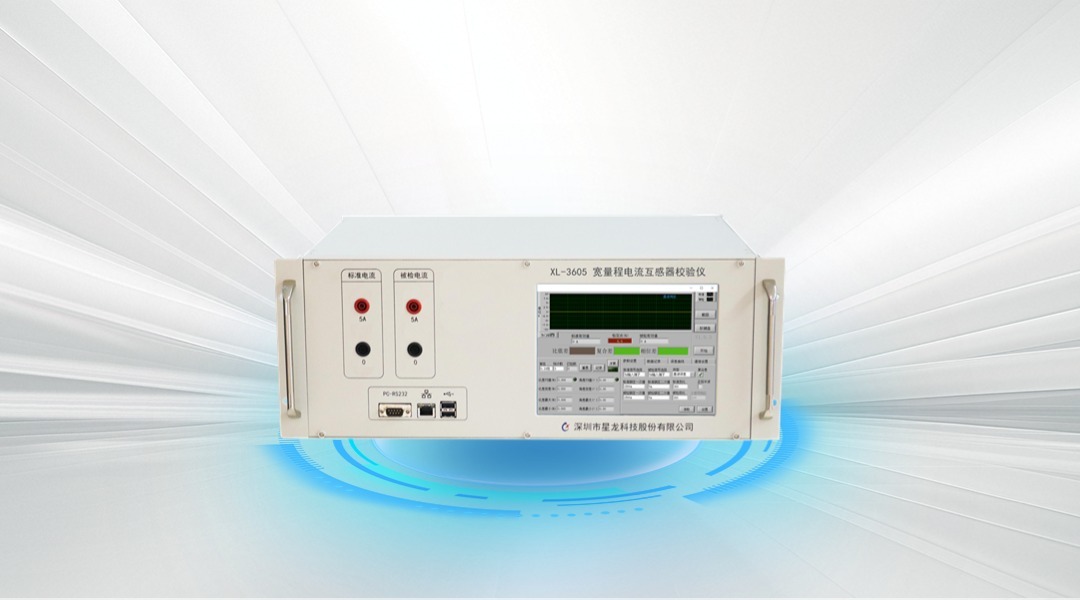

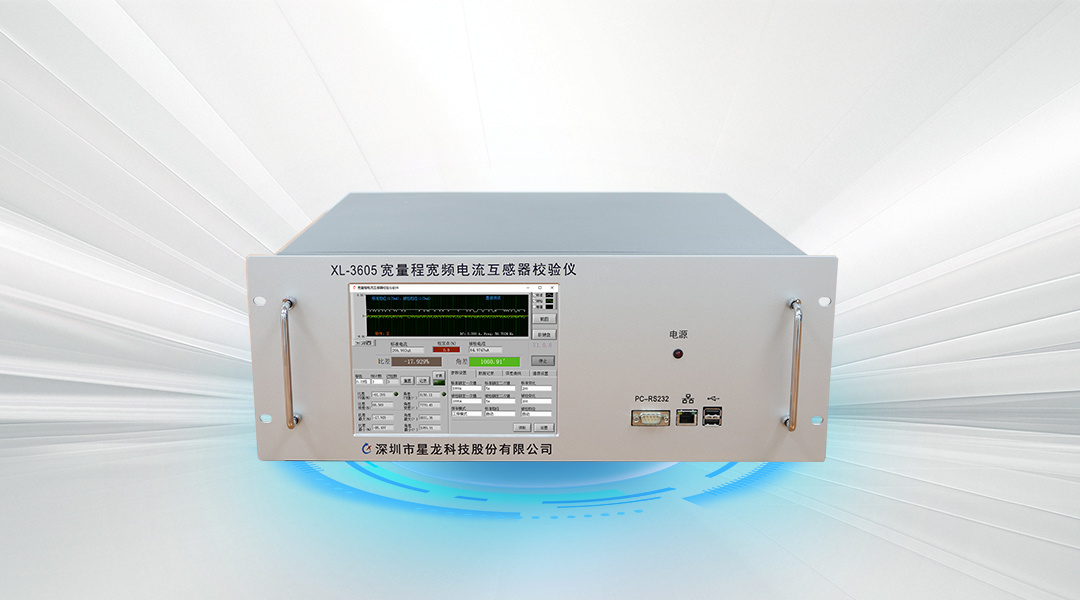

XL-3605宽量程电流互感器校验仪主要用于含工频电流、谐波等信号下电流互感器各频率信号及全波信号的角差和比差进行校验。校验项目包括：比差、角差、谐波分析、谐波准确度检定等。
主要特点
- 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。
- 采用多档位自动切换和FIR滤波器提高动态范围和信噪比。
- 能够显示波形、频率、幅度、相位等数据便于综合分析互感器性能。
- 带有工控机，分辨率800*600且带触摸屏，便于操作。
- 配有功能强大，操作简便的软件，可运行于工控机或笔记本上。
- 可统计比差及角差的均值、变差、极值、多次误差等数据，可对电流互感器的稳定性及线性进行全面检定。
- 具备全量程多档位自动换档，范围宽量程电流互感器0.1%~200%In全范围，获得更好的低检定点效果。
- 可进行多次谐波分析及对电流互感器的各次谐波准确度进行校验。
技术指标
| 1.准确度等级 | ||||
| 0.05级 (比差< 0.05%，角差< 2' | ||||
| 2.宽量程互感器校验仪指标 | ||||
| 电流测量准确度 | 0.1%~200%In，0.02%RD (In=5A） | |||
| 标准输入范围 |
0.1%~200%In（In=5A） 档位：0.1mA 0.5mA 2.5mA 10mA 50mA 0.2A 1A 10A |
|||
| 被检输入范围（电流型） |
0.1%~200%In（In=5A） 档位：0.1mA 0.5mA 2.5mA 10mA 50mA 0.2A 1A 10A |
|||
| 比值误差测量准确度 | 0.02% | |||
| 相位误差测量准确度 | 0.6分 | |||
| 5A标准输入端阻抗 | 不大于0.1Ω | |||
| 5A被检输入端阻抗 | 不大于0.1Ω | |||
| 测量频率范围 | 40~65Hz | |||
|
3.人机接口 |
||||
|
显示 |
TFT液晶分辨率800*600 |
|||
|
操作 |
触摸屏操作，工控机有USB口，可连接USB的鼠标键盘 |
|||
|
尺寸 |
470mm×330mm×200mm |
|||
|
整机重量 |
10kg |
|||
|
4.环境条件 |
||||
|
供电电源电压 |
AC 220V±10% 50 Hz |
|||
|
外部空气温度 |
(-10℃ ~ 55℃) |
|||
|
最大相对湿度 |
<85% |
|||
