用途场景
规格参数
产品概要

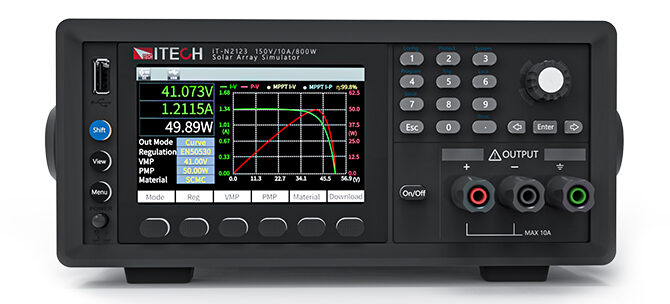

IT-N2100系列太阳能阵列模拟器是一款具有IV曲线快速变化的高性能直流电源,用于模拟各种太阳能电池板在不同环境(温 度、光照、阴影衰减、老化度)下的IV输出特性。可用于太阳能微逆变器、功率优化器、帆板电源阵列等测试验 证。该系列具备低纹波低噪声和高速MPPT跟踪速度,可多通道同步控制并具有高耐压拓扑结构。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT-N2121 | 80V | 25A | 800W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2131 | 80V | 25A | 1500W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2123 | 150V | 10A | 800W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2133 | 150V | 10A | 1500W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
*以上规格如有变动,恕不另行通知
产品特点
- 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出
- 标配太阳能矩阵仿真软件,支持多通道控制
- 高速电流动态响应,支持微逆变器高速MPPT跟踪速度
- 高达1500VDC输出端共模耐压,支持待测物串联测试
- Fixed固定模式,输出阻抗可调,可模拟恒压恒流恒功率输出
- 超低电流纹波,高精度采样、编程及量测
- 可仿真不同温度及光照环境下的I-V曲线
- 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试,并生成报表
- 图形化操作界面,实时显示光伏逆变器的MPPT状态
- 动态list序列编程:100步 x20组数据
- 实时数据及曲线记录,方便进一步分析
- 仿真太阳能面板在云遮下的动静态I-V曲线
- Table模式支持4096个点的I-V曲线拟合
- 通过四点法设置Voc,Isc,Vmp,Imp,快速生成IV曲线
- 全面保护:OVP, OCP, OPP, OTP
- 小体积:1/22u单通道
- 4.3” LCD高清屏,面板及上位机软件操作易用
- 前后面板输出 *1 ,适应桌面及系统集成多种场合
- 标配LAN、USB、数字I/O通信接口,支持SCPI协议
- *1 前面板端子最大输出电流10A
产品功能与优势
产品应用

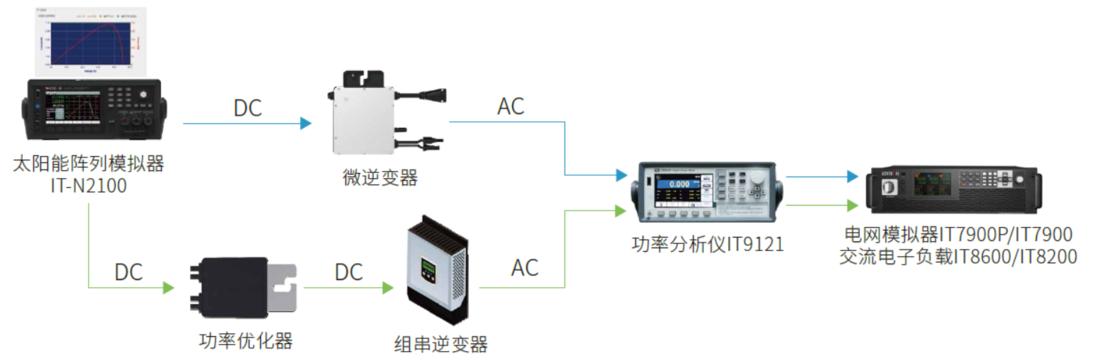

微逆变器、功率优化器的测试解决方案

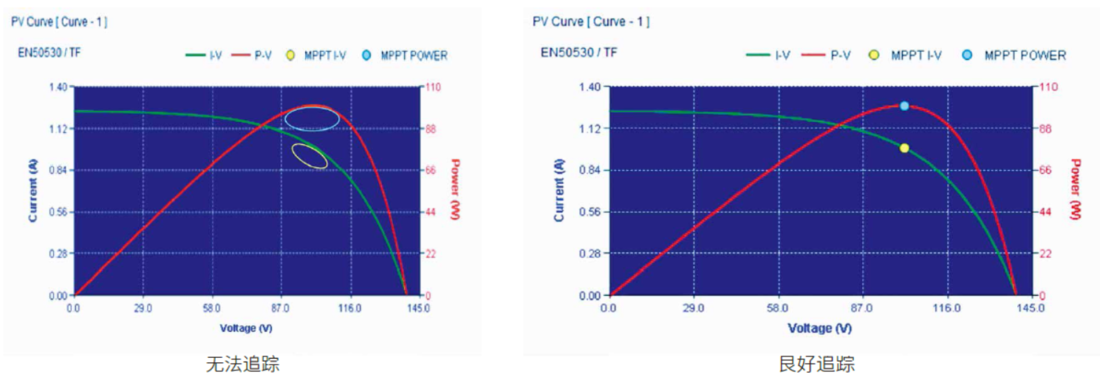

响应速度高
当MPPT追踪频率上升后,普通的模拟器电源响应速度太慢,就会无法追踪IV曲线,测试结果的可信度存疑。IT-N2100系列光伏模拟器MPPT追踪频率较高的条件下,输出依然精确地符合预设的IV曲线。

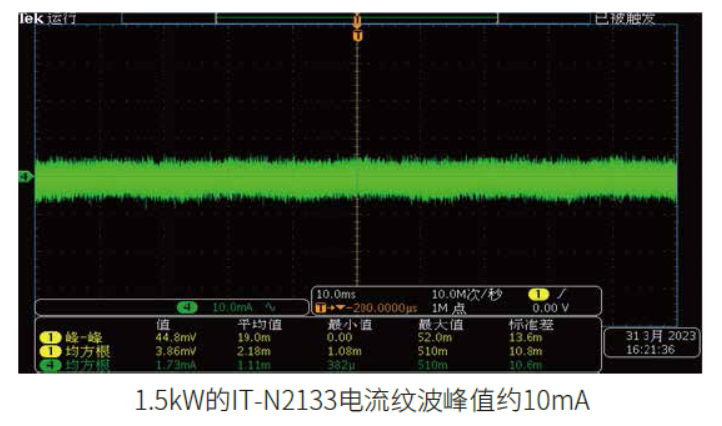

电流噪声低
光伏模拟器高的基频噪声会影响逆变器的MPPT追踪及电流采样精度。IT-N2100太阳能阵列模拟器产品的电流噪声低,信号纯净度高,保证了测试的精度。

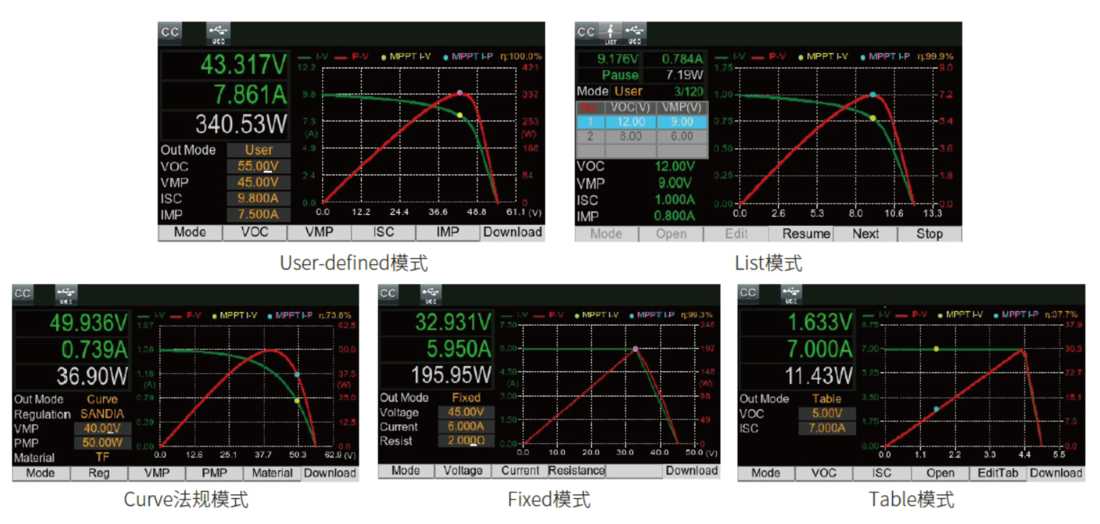

五种PV模型
IT-N2100太阳能阵列模拟器自带5种PV模型,客户可通过前面板操作,通过内建各国法规IV曲线模型、四点法、table描点法、fixed模式或list编程,模拟太阳能阵列IV曲线的输出,大屏图形化显示,实时查看微逆变器、功率优化器等待测物的MPPT跟踪状态。此外,模型亦可通过仪器面板U盘导入文件。当需要多台同步操作时,使用上位机软件太阳能矩阵模拟软件实现同步操作更方便。
❓ 常见问答 8 查看更多 →
问:光伏模拟器和普通可编程直流源差别在哪?
答:普通直流源输出稳压/稳流特性(电压源),光伏模拟器输出非线性 I-V 曲线(电流源特性),并随辐照、温度、遮蔽变化。测 MPPT 必须用光伏模拟器,直流源测不了。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:Voc、Isc、Pm 怎么用来定档?
答:按开路电压 ×1.2 定电压档、短路电流 ×1.2 定电流档、Pm 留余量定功率档。组件与组串差异大,先确认测到组件级还是组串级。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:单向够不够,什么时候必须上双向回馈?
答:小功率组件验证、单组串测试单向够;大功率储能/光储 PCS、需要能量回收的场合选双向回馈,否则测试能量全变热,机房压力大。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:曲线刷新速率对测试有什么影响?
答:静态曲线只验证稳态工作点;动态遮蔽、辐照渐变、云遮工况下,刷新慢就复现不出真实的 MPPT 追踪过程,测出的效率偏乐观。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:多路 MPPT 的逆变器怎么配?
答:按 MPPT 路数配通道数,能同时模拟不同朝向/不同遮蔽的组串;通道不足只能轮流测,工况不同步、结论不可比。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:EN50530、Sandia 这些标准是什么?需要吗?
答:是光伏逆变器 MPPT 效率测试的国际/行业方法(静态与动态效率)。要做认证报告或客户指定方法学,就选内置这些方案的软件(SAS1000 / FT-SAS 等);只做内部验证可先用自定义曲线。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:遮荫、动态辐照怎么模拟?
答:在软件里设定辐照度曲线、温度曲线与遮蔽比例(部分遮蔽/多峰曲线),让模拟器按时间轴刷新 I-V 曲线;这正是「动态 MPPT 效能」测试的核心。
📖 完整选型选购指南:光伏阵列模拟器怎么选
问:光储一体机联调怎么配设备?
答:典型配两套独立设备:一套电池模拟器(直流侧)+ 一套光伏模拟器(PV 侧),两边工况可同时跑;用单台主机切模型无法并行,联调效率低。
📖 完整选型选购指南:光伏阵列模拟器怎么选
