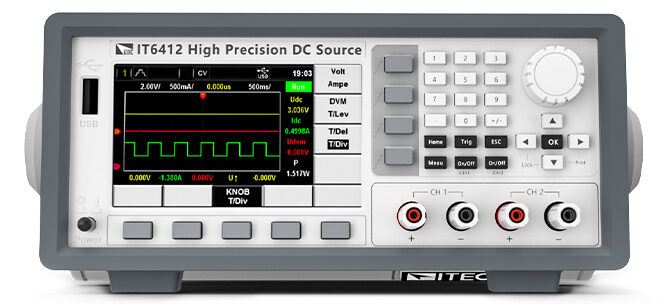

IT6400系列拥有双极性电压 / 电流输出,可以用作双极电源或双极电子负载,其电池特性模拟功能尤其适用于便携式电池供电产品的测试。高达 1nA 的解析度,小于 20us 的快速动态响应时间,和速度切换模式可让电压或电流的上升波形高速且无过冲,上升时间最快可达 150us 。同时,用户还可以通过波形显示功能实现示波器的体验,让使用更加简易和有效。广泛应用于便携式电池供电产品测试、移动电源测试、 LED 测试等领域。 产品型录 产品视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT6402 | CH1:-6V~0V,0~6V CH2:0~6V | CH1:±2A;; CH2:±2A;; | CH1:12W;; CH2:12W;; | 1mV/100nA | ≤0.02%+2mV/ ≤0.05%+2µA | USB/LAN | ½ 2U |
| IT6411 | ±15V/±9V | ±3A/±5A | 45 W | 1mV/100nA | ≤0.02%+2mV/ ≤0.05%+2µA | USB/LAN | ½ 2U |
| IT6411S | -15V~0V,0~15V | ±0.1A | 1.5W | 1mV/1nA | ≤0.02%+2mV/ ≤0.05%+50nA | USB/LAN | ½ 2U |
| IT6412 | CH1:±15V/±9V CH2:0~15V/0~9V | CH1:±3A/±5A CH2:±3A/±5A | CH1:45W;; CH2:45W;; | 1mV/100nA | ≤0.02%+2mV/ ≤0.05%+2µA | USB/LAN | ½ 2U |
| IT6412S | CH1:-15V~0V,0~15V CH2:0~15V | CH1:±0.1A;;CH2:±0.1A | CH1:1.5W;; CH2:1.5W;; | 1mV/1nA | ≤0.02%+2mV/ ≤0.05%+50nA | USB/LAN | ½ 2U |
| IT6431 | -15V~0V,0~15V | ±10A | 150W | 1mV/1uA | ≤0.02%+3mV/ ≤0.05%+5uA | USB/LAN | ½ 2U |
| IT6432 | -30V~0V,0~30V | ±5A | 150W | 1mV/100nA | ≤0.02%+3mV/ ≤0.05%+2µA | USB/LAN | ½ 2U |
| IT6432S | -30V-0V,0-30V | ±21m A | 0.63 W | 1mV/1nA | ≤0.02%+2mV/ ≤0.05%+50nA | USB/LAN | ½ 2U |
| IT6433 | -60V~0V,0~60V | ±2.5A | 150W | 1mV/100nA | ≤0.02%+4mV/ ≤0.05%+2uA | USB/LAN | ½ 2U |
*以上规格如有变动,恕不另行通知
产品特点
- 单通道输出功率可达150W,电压可达±60V,电流可达±10A
- 高性能彩色液晶显示屏,提供双通道输出显示主界面*1
- 双极性双范围输出
- 电池特性模拟功能
- 示波器波形显示功能
- 较快动态响应,响应时间小于20 us.
- 较快电压上升速度,满载上升可达150us
- 电流显示解析度可达1nA
- 电流设定值解析度可达1uA
- 较小电流纹波可达2uArms
- 内建高精度DVM
- 可变输出阻抗
- 适用于便携式电池供电产品的测试
- LED测试无过流
- Relay Out 功能可实现与负载端电气隔离
- 高速AD采样
- List功能可按照程序所编的电压电流值输出
- 标配有LAN/USB通信接口
- *1:IT6402/IT6412/IT6412S提供此功能
产品功能与优势
应用范围

双极性输出
IT6400系列高速线性直流电源可以提供双极性输出,其单通道电压输出范围达到±60V,电流输出范围达±10A,拥有多功能和高性能输出,满足多样性的测试需求。IT6402/IT6412是双通道电源,且每个通道均可双范围输出,用户可以根据测试需求进行切换,单台设备即可完成测试手机和充电器,方便使用。

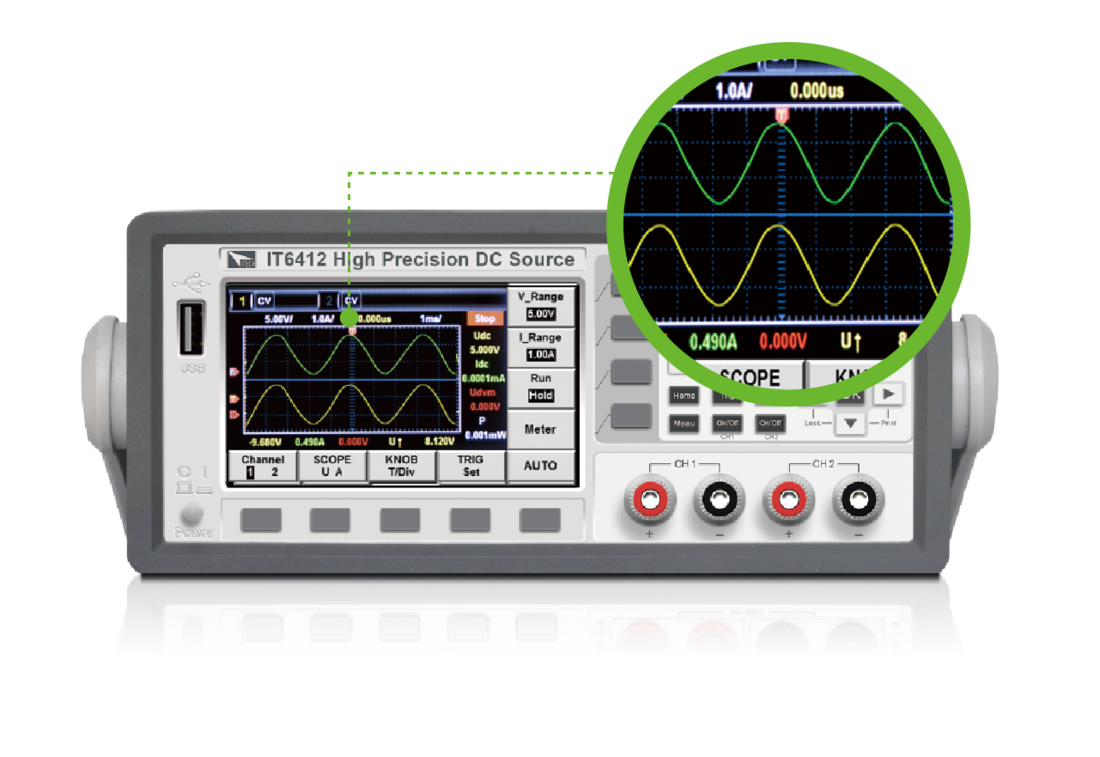

示波器波形显示功能IT6400系列直流电源提供基于采样数据显示波形功能,界面上可显示或隐藏输入单元的电压或电流波形,并且可通过脉动旋钮灵活调节。图形显示界面色彩分明,在实现示波器体验的同时,您还可以通过全新的截屏功能键,将当前屏幕图片保存,让使用起来更加简易、有效。

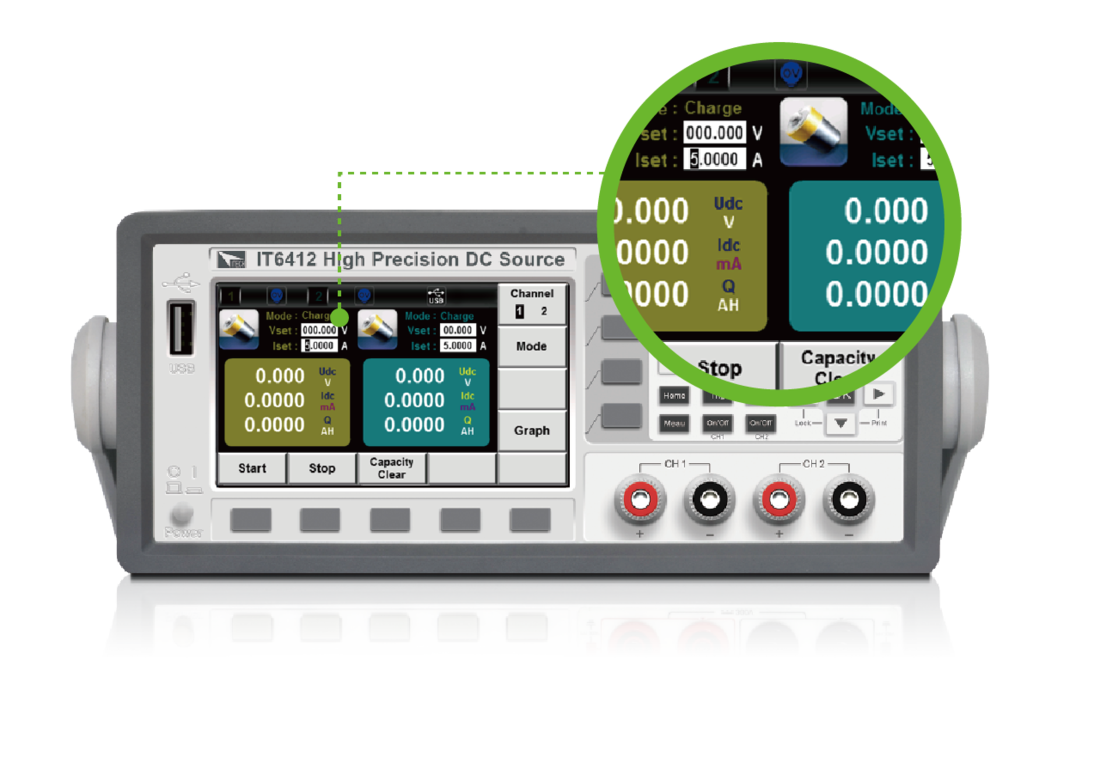

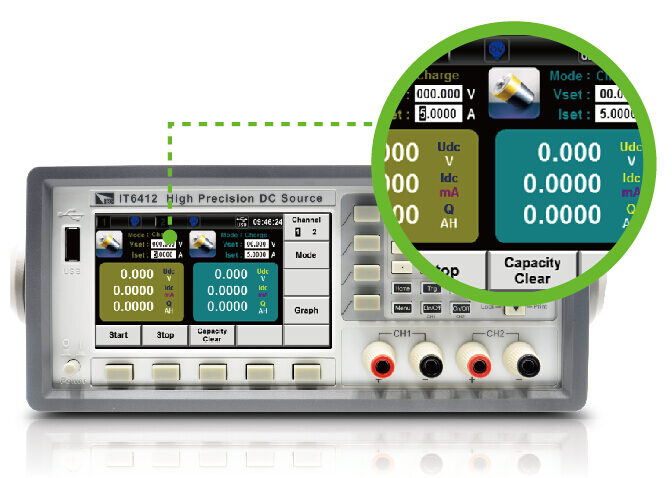

IT6400系列直流电源因其电流双极性设计,以及0~20Ω可变的输出阻抗,适用于对各类便携式电池进行充、放电试验,还可以模拟电池的充放电特性协助进行其他各项测试,一台仪器可实现多种用途,精简测试设备,优化测试流程。
IT6400系列直流电源具有较快的动态响应能力,50%-100% LOAD时,恢复到50 mV 响应时间不超过20uS 。速度切换模式可以保证电压或电流的上升波形高速且无过冲,为待测物提供了稳定的供电,确保了安全性,特别适用于LED测试。

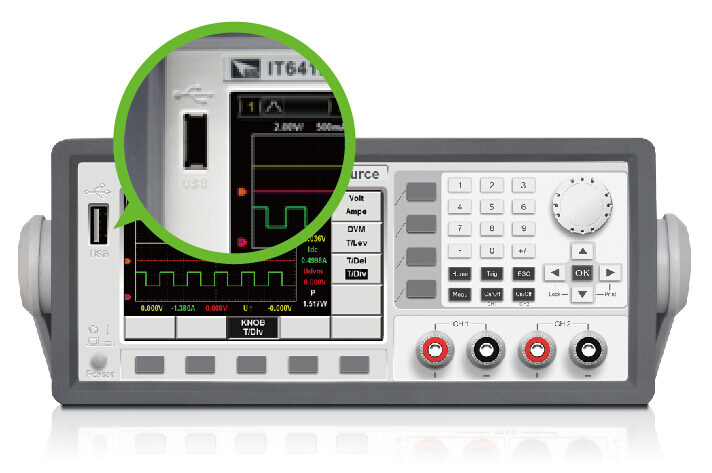

IT6400系列直流电源为方便用户的数据分析,较大程度提升用户的使用体验,提供了人性化的截屏功能。您只需在电源前面板上按下截屏键,即可将当前屏幕图片截图并保存到外围设备存储盘(USB)中。方便您对数据及波形进行二次分析。IT6400系列同时在前面板设置了USB接口,满足了用户对数据保存的时效性和便捷性。
IT6400系列直流电源同时提供了丰富的电能基础测量功能,内置了高精度的DVM数字电压表用来量测外部电压,显示分辨率高达1mV。量测的数据会显示在屏幕上对应通道面板。利用示波器波形显示功能,还可以观测DVM量测电压波形的变化情况。
❓ 常见问答 16 查看更多 →
问:双向电源和电池模拟器到底差在哪?
答:硬件层几乎同源(双向源载一体、能量回馈电网),差别在软件模型:电池模拟器内置 OCV-SOC 动态模型、可自定义内阻曲线、SOC 实时计算;双向裸机不带模型,只能当源/载用。很多厂家双向电源要单独选配电池仿真软件包。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:测 PCS / BMS,能不能用双向电源凑合,不上电池模拟器?
答:凑合不了。BMS/PCS 测试要求被测端呈现电池的伏安特性(电压随 SOC 变化、动态内阻、极化效应),双向裸机是稳压源特性,保护逻辑与均衡策略验证会失真。必须选带 SOC 动态模型的电池模拟器。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:电池充放电系统(循环机)能当电池模拟器用吗?
答:不能——这是采购最大的坑。循环机的对象是真实电池(容量、循环、DCIR),不做虚拟 SOC 仿真,不能替代电池包去测 PCS。两类设备用途互补,别互相替代。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:光伏模拟器和电池模拟器能共用一台吗?
答:模型完全不通用:光伏是非线性电流源(I-V 曲线、开路电压/短路电流/最大功率点),电池是电压源+极化内阻。同一台双向主机可分别加载两种软件,但同一时间只能跑一种;光储联调要并行,推荐两套独立设备。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:回馈式和耗能式怎么选?
答:按通电时长算账:8 小时以上长期循环/老化选回馈式,放电能量并网回送,电费与空调制冷大降,一般 2~3 年回本;偶尔短时间测试可选耗能款,采购成本低。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:1500V 高压系统选电源要注意什么?
答:电压档留 20% 余量别压线;确认绝缘监测与放电回路;功率档按满载需求 + 并联扩容规划;高压机型对安装环境(绝缘距离、接地)有要求,下单前把机房条件发我们核一遍。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:MPPT 测试对光伏模拟器有哪些硬指标?
答:三个:I-V 曲线刷新速率(动态遮蔽/辐照渐变场景毫秒级)、多通道组串模拟能力(多路 MPPT 的逆变器要对应多通道)、标准测试方案(EN50530 / Sandia 等效率测试内置)。软件选 SAS1000 / FT-SAS 这类矩阵仿真软件。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:预算有限,先买哪一台?
答:按测试对象定:只做供电老化先买单向直流源(最便宜);做电源模块/逆变器研发先买双向平台(以后加软件变身模拟器);直奔 PCS/BMS 或光储联调则一步到位选对应专项机型,避免二次采购浪费。
📖 完整选型选购指南:直流源、双向电源、电池模拟器、光伏模拟器怎么选
问:电池模拟器必须具备哪些能力,才算「真模拟器」?
答:三条硬指标:内置 OCV-SOC 动态模型(带载时按安时积分更新 SOC)、内阻可编程(随 SOC/温度变化)、SOC 实时输出(能给上位机与 BMS 读)。缺一条,本质还是双向电源。
📖 完整选型选购指南:电池模拟器怎么选
问:多通道和单通道怎么选?
答:BMS 从板、多串保护板测试必须多通道(每串独立设电压与内阻);电池包级/PCS 联调用高压大电流单通道。两者不是价格差,是用途差。
📖 完整选型选购指南:电池模拟器怎么选
问:SOC 精度怎么验证?
答:做法:设定某化学体系与额定容量,按恒定电流放电固定时间,比对模拟器显示 SOC 与理论安时积分值;再对照真实电池同工况的 OCV。误差应在供应商承诺范围内,验收时让他们现场演示。
📖 完整选型选购指南:电池模拟器怎么选
问:动态内阻和极化模型有必要吗?
答:要测 BMS 保护动作、PCS 充放电切换、低温启动,就必须有。只有 OCV 曲线、没有内阻,负载一跳电压不跌,BMS 永远不会触发欠压保护——测出来的结论是假的。
📖 完整选型选购指南:电池模拟器怎么选
问:模拟器和真实电池对不上怎么办?
答:先用真实电池做同工况对照,把 OCV-SOC 曲线与内阻曲线按实测数据校准;多数软件支持曲线导入,这一步是精度的关键,验收时要求供应商一起做。
📖 完整选型选购指南:电池模拟器怎么选
问:800V / 1500V 高压包怎么模拟?
答:按整包电压区间选高压档平台(如 62000D 大功率机型 + 电池软件),并确认绝缘监测与高压安全联锁;低压台面机型串联凑高压不可取。
📖 完整选型选购指南:电池模拟器怎么选
问:能不能用来测 OBC / 充电桩?
答:可以模拟「电池侧」给 OBC/充电桩做充放电验证;但桩侧交流部分要另配交流源/电网模拟器,两侧是不同设备。
📖 完整选型选购指南:电池模拟器怎么选
问:软件包单独买还是整机买?
答:已有兼容平台就买软件(如 BSS2000 配 IT-M3900C),最省钱;没有平台就整机买,省去兼容风险。采购前把「硬件 + 软件 + 授权」三项价格一起谈。
📖 完整选型选购指南:电池模拟器怎么选
