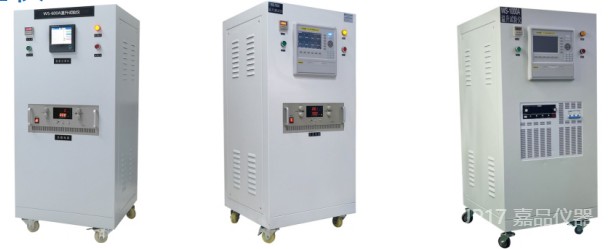

Ws系列温升试验仪

WS系列升试验仪符合GB /T 2 0 2 3 4 .1 -2 0 1 5、GB /T 11 9 1 8.1 -2 0 1 4、UL 4 9 8、QC /T 4 1 7、GB 2 0 9 9、GB 1 6 9 1 5、 GB 1 5 0 9 2、UL 8 1 7、UL 3 1 0及其他电器附件的有关标准研制而成。可用于考核电器附件在接上负载电流时其表面发热情况，器件温升是否符合标准的要求。

WS系列温升试验仪亦可做充电枪温升试验；依据GB /T 2 0 2 3 4 .1 -2 0 1 5《电动汽车传导充电用连接装置第1部分：通用要求》、GB 2 0 9 9 .1 -2 0 0 8、GB 1 6 9 1 5 .1 -2 0 0 3和IEC 6 1 0 5 8、IEC 6 0 8 8 4及其他电器附件的有关标准研制而成。GB /T 2 0 2 3 4 .1 -2 0 1 5《电动汽车传导充电用连接装置 第1部分：通用要求》6 .1 3表面温度和端子温升要求:

a、供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件5 0℃,非金属部件6 0℃

b、供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件6 0℃,非金属部件8 5℃

c、端子的温升不超过5 0 K

技术特性：

1、WS系列温升试验仪可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求，能有效检测插销和插座的插套是否偏薄，插头和插座是否配合良好；

2、温升试验仪由负载电流调节部分、温度采集部分和数据处理软件部分三部份组成；

3、温升记录仪能自动扫描、自动记录、打印测试温度数据，通过专业数据处理软件可以生成各种报表，能以曲线、数字、棒图、总览、报警、历史画面显示且能打印；具有加电流时间与停止时间

(0 ~9 9 .9 9 S /M /H )设定，可以设定通过电流负载时间与不加负载时间等功能；

并周期性循环工作等功能（选项）。

4、特别适合电动汽车充电枪的插头插座温升试验；

WS系列温升试验仪依据GB 2 0 9 9、GB 7 2 51、GB 11 0 2 2、GB 11 9 1 8、GB 1 3 1 4 0、GB 1 4 0 4 8、GB 1 5 0 9 2、 GB 1 5 2 8 7、GB 1 5 2 8 8、GB 1 6 9 1 5、GB 1 7 4 6 5、GB 2 0 2 3 4 .1、UL 3 1 0、UL 4 9 8、UL 8 1 7、UL 9 4 1、UL 1 0 5 9、

IEC 6 0 3 0 9、IEC 6 0 9 9 8、IEC 6 0 6 6 9、IEC 6 1 0 5 8、IEC 6 0 4 3 9、EIA -3 6 4 -7 0等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成，可用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。具有操作简便，准确可靠等特点，广泛用于厂家、质检和科研部门。也可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求。

Ws系列温升试验机用于端子温升试验和插头温升试验。试法是将插头或插座正负极短接后，尾部接在电流输出接线柱上，然后接通电流，按标准要求设定好所需试验电流及时间后，测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求，并可自动打印记录测试温度,具有超温过流保护功能，无需人工值守。
